Chassis LFI 207
Johannes Thelén aus Finnland hat mir einige Bilder seiner 820 gesendet. ennenmikrotietokoneita.blogspot.com - Vielen Dank.

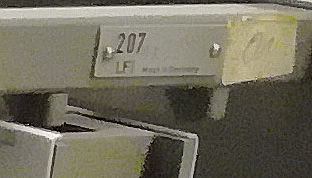

Chassis LFI207 einer 820/25
10 Steckplätze in verschiedener Breite für Module. Rechner Modul 154 belegt 3 Plätze, EA LFI 186, Umschaltplatte und LFI 177 Einschübe haben einfache Breite.
Lebend Speicher (Ringkern) sind in verschiedenen Breiten möglich. Die älteren Modelle waren breiter, der modernste Speicher LFI 1607 hatte nur mehr einfache Breite.
Bestückt mit 4xLFI177 (Rom), 1xLFI161 (Kernspeicher)
Umschaltplatte 402
1xLFI154 Rechner und 1x LFI186 E/A
Siehe Beschreibung im 1972 - Kundendienstmanual Nixdorf 820/25 hier.

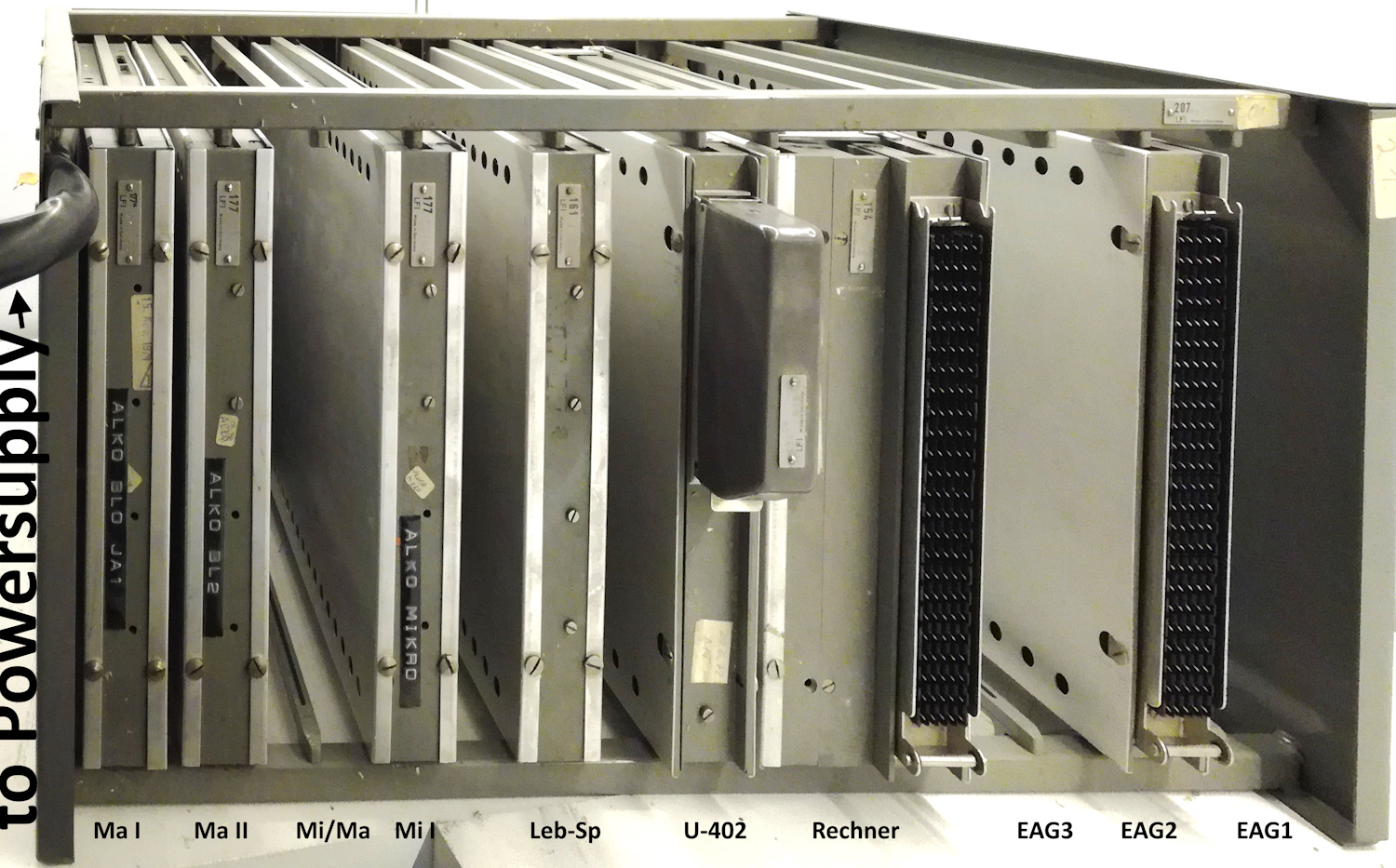

Chassis 207 Vorne bestückt
Bildquelle: Johannes Thelén (ennenmikrotietokoneita.blogspot.com)

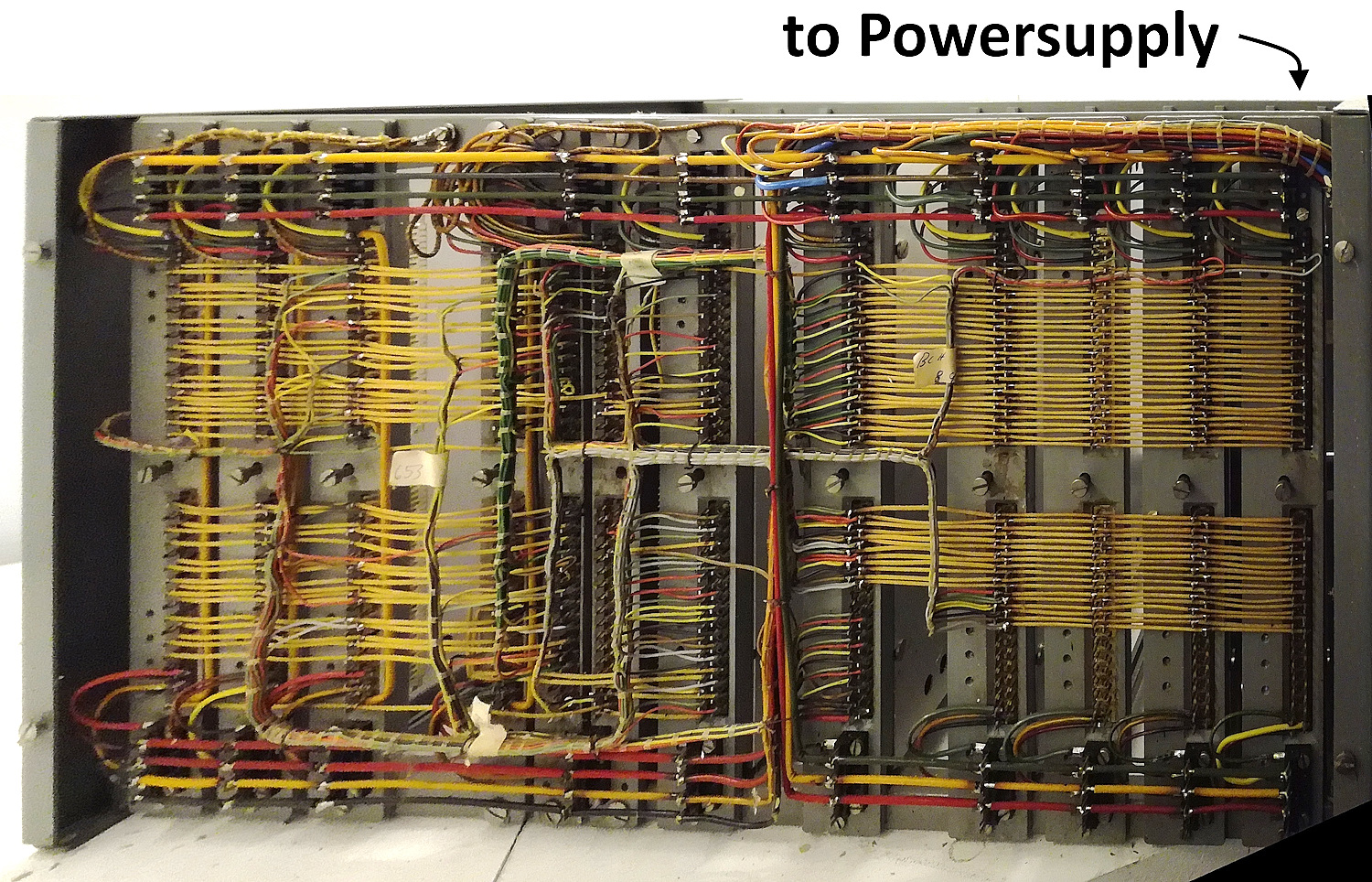

Chassis 207 Bus Verdrahtung
Bildquelle: Johannes Thelén (ennenmikrotietokoneita.blogspot.com)

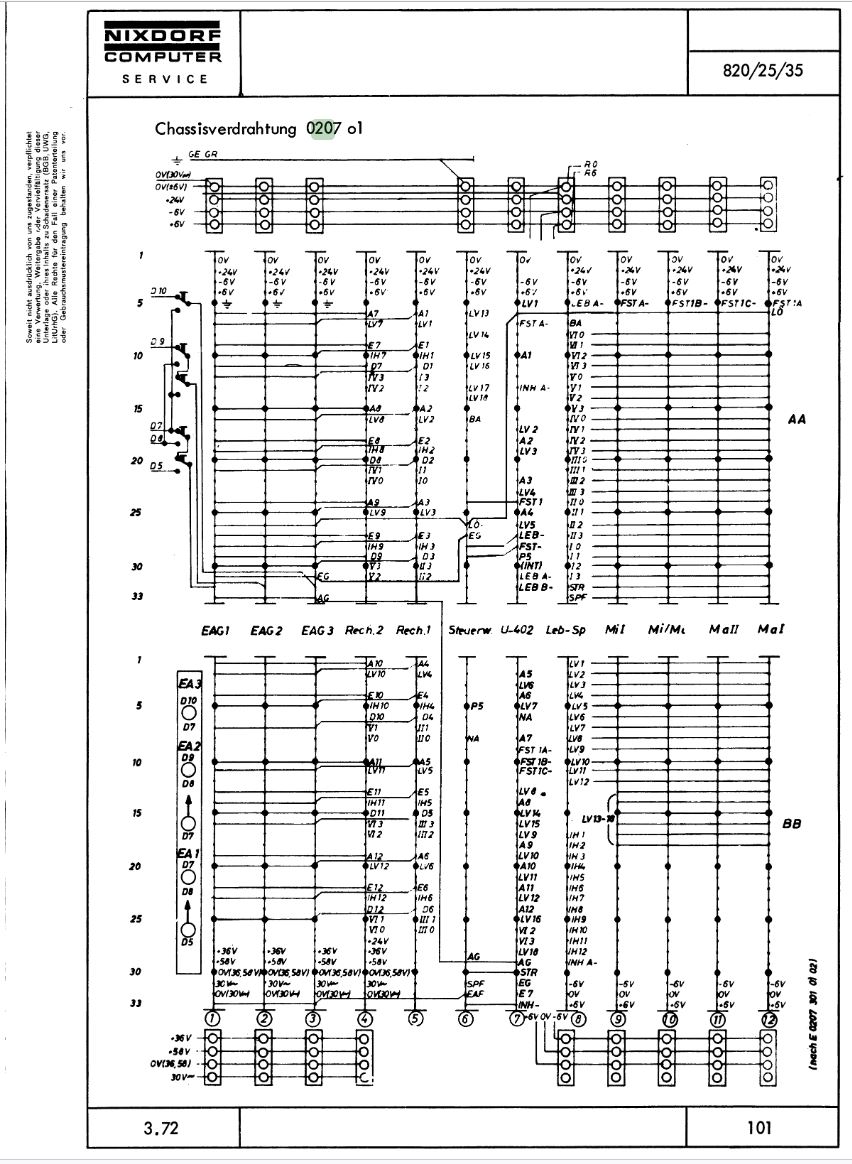

Chassis 207 Schema aus Kundendienst Manual Seite 101

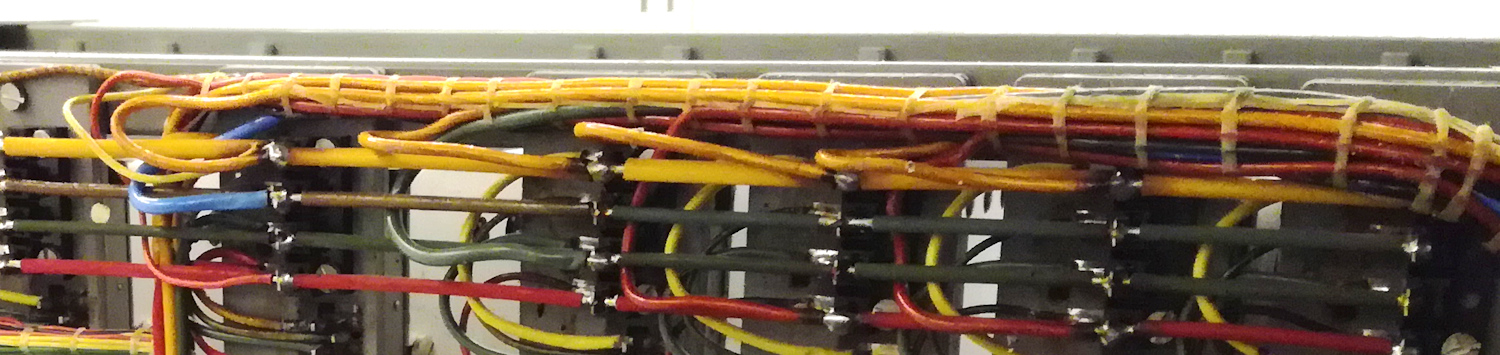

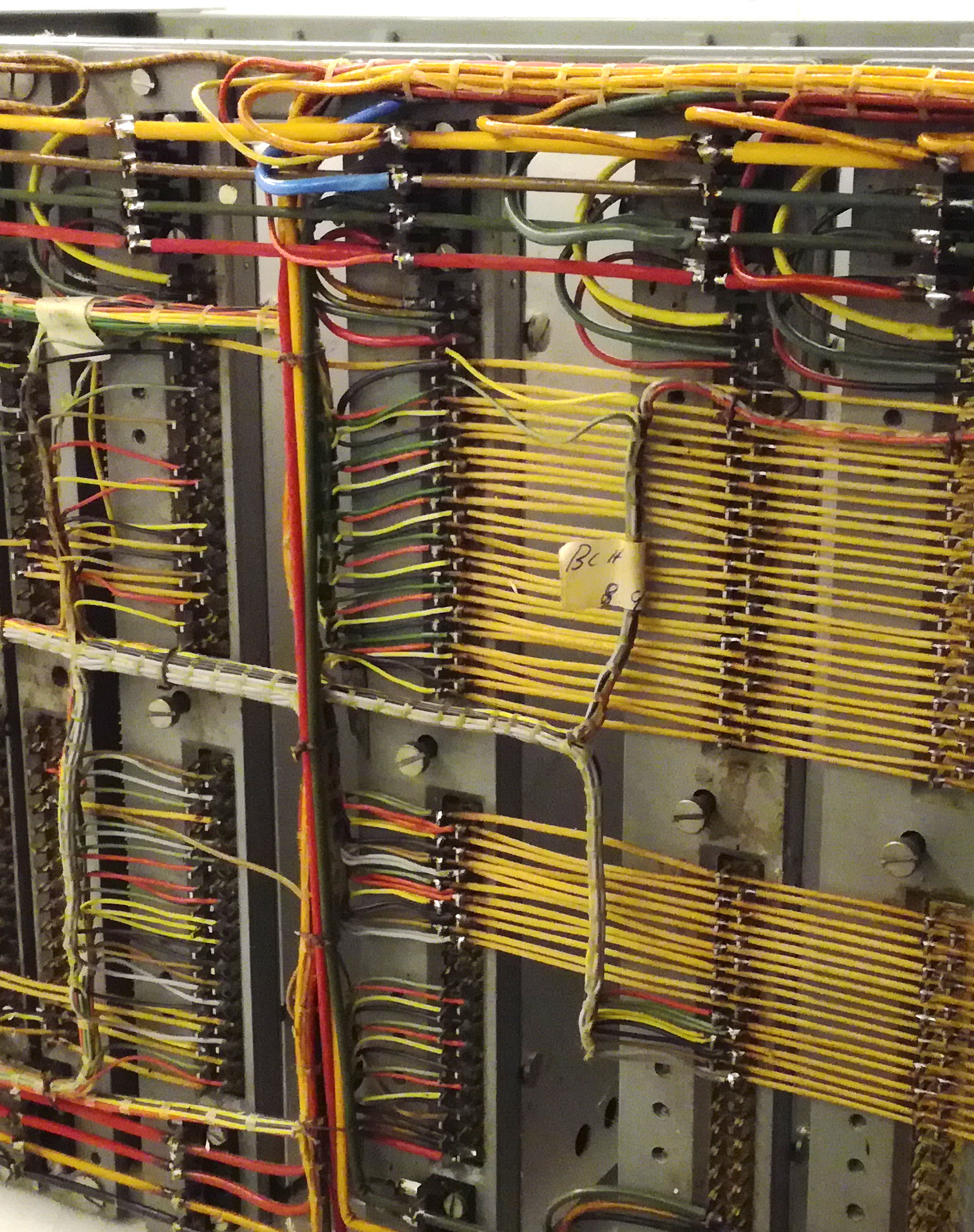

Verdrahtungsdetails
Die schöne sorgfältige Handarbeit aus der Produktion sollte einmal gewürdigt werden.
Bildquelle: Johannes Thelén (ennenmikrotietokoneita.blogspot.com)
Bildquelle: Johannes Thelén (ennenmikrotietokoneita.blogspot.com)
--Zur Verbesserung dieser Seite sind Infos, Fotos etc. sehr willkommen-- ---------------- wird fortgesetzt..----------------
