Logatronic

Johannes Thelén aus Finnland hat mir einige Bilder seiner Logatronic gesendet. ennenmikrotietokoneita.blogspot.com - Vielen Dank.

Die Logatronic war ein Buchhaltungscomputer aus den 1960er Jahren. Gebaut von LFI (Nixdorf) für Wanderer. LFI (Nixdorf) hatte 1968 Wanderer aufgekauft und aus LFI und Wanderer das neue Unternehmen Nixdorf gegründet. Otto Müller von LFI war der Entwickler der Logatronic, die dann unter Nixdorf als Nixdorf 820 weiterentwickelt wurde.

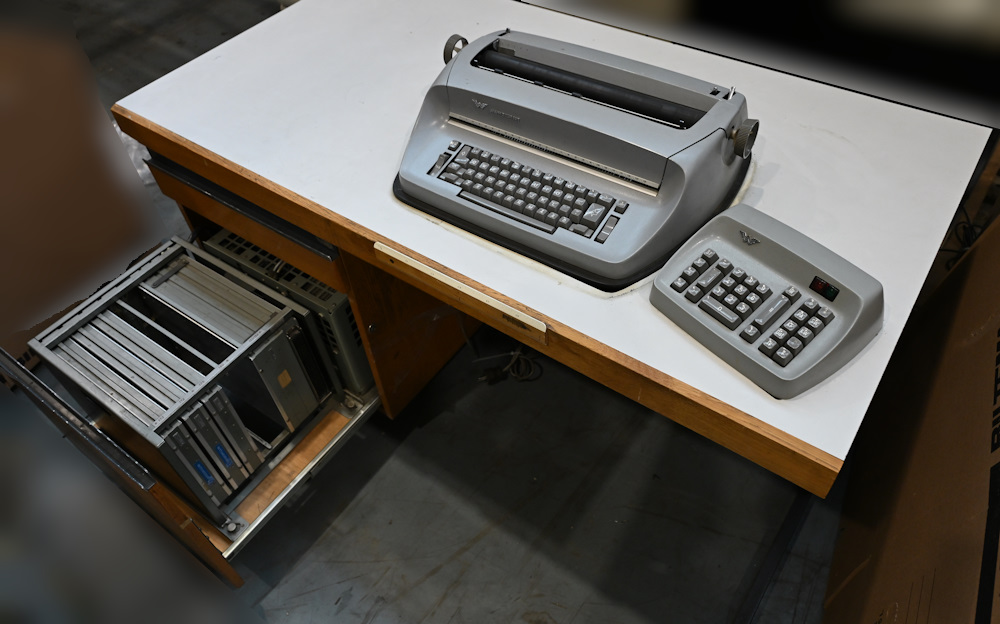

In einem Holzschreibtisch war unten die Elektronik mit Netzteil eingebaut. Auf der Tischplatte war die IBM Selectric Kugelkopf Schreibmaschine eingelassen. Dazu eine Numerische Tastatur zur Eingabe der Befehle. Der Kugelkopfdrucker war auch die Konsolausgabe über die die Maschine mit dem Menschen kommunizierte.

Bildquelle: Johannes Thelén (ennenmikrotietokoneita.blogspot.com)

Wanderer Logo auf der IBM Selectric Schreibmaschine als Console Printer

Bildquelle: Johannes Thelén (ennenmikrotietokoneita.blogspot.com)

Logatronic Chassis

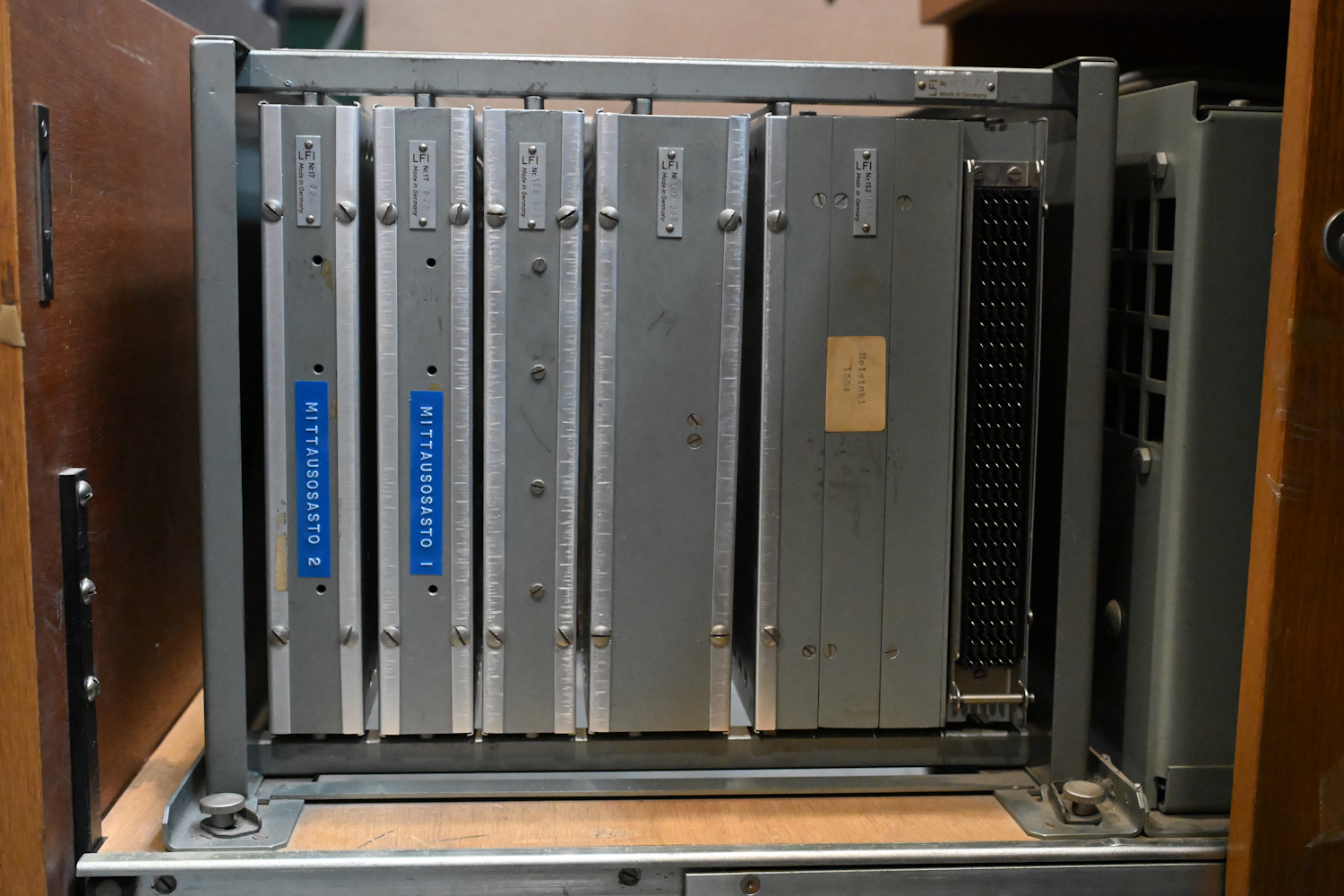

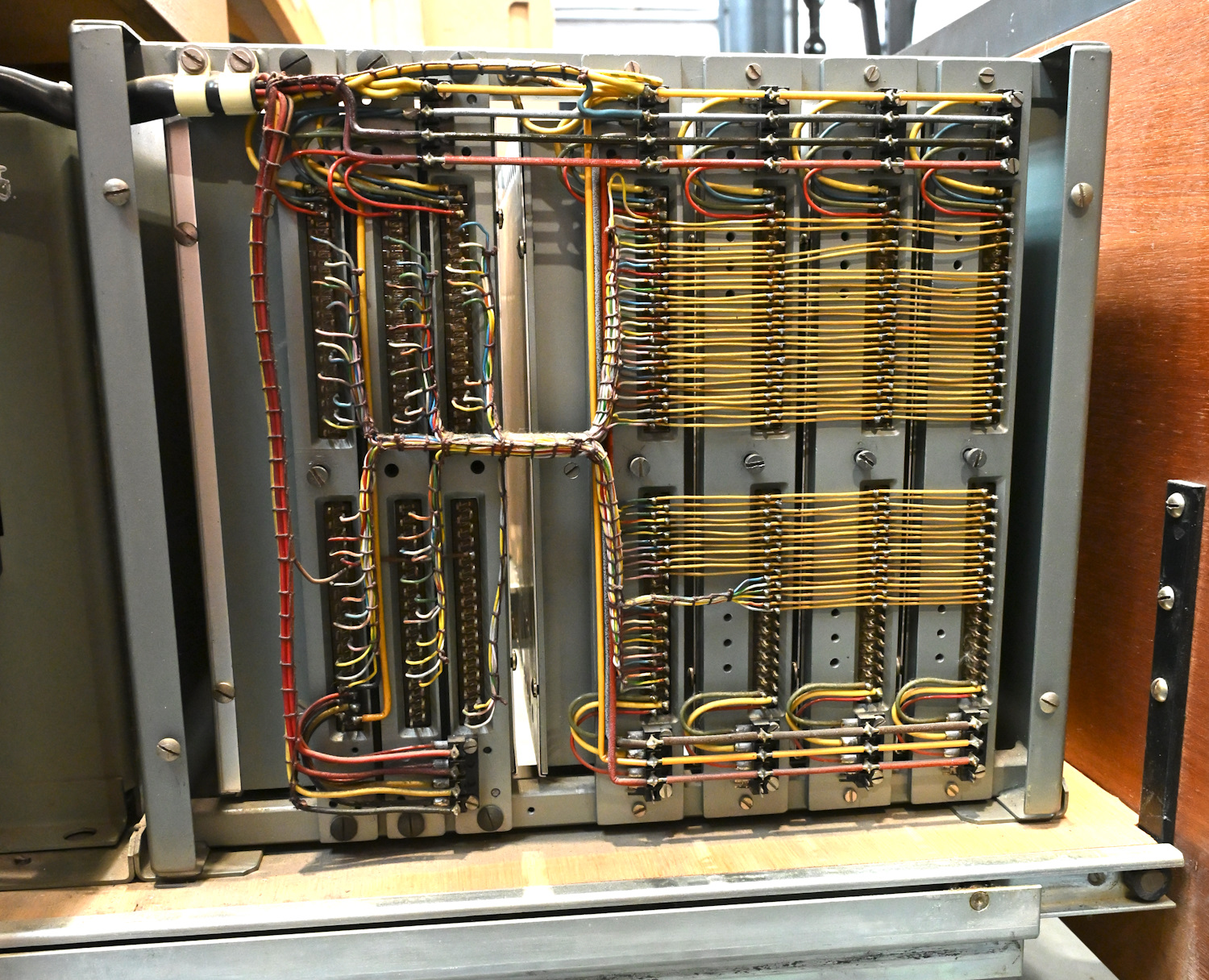

Chassis und Module

Bildquelle: Johannes Thelén (ennenmikrotietokoneita.blogspot.com)

Rechts neben dem Chassis ist das Netzteil angeordnet.

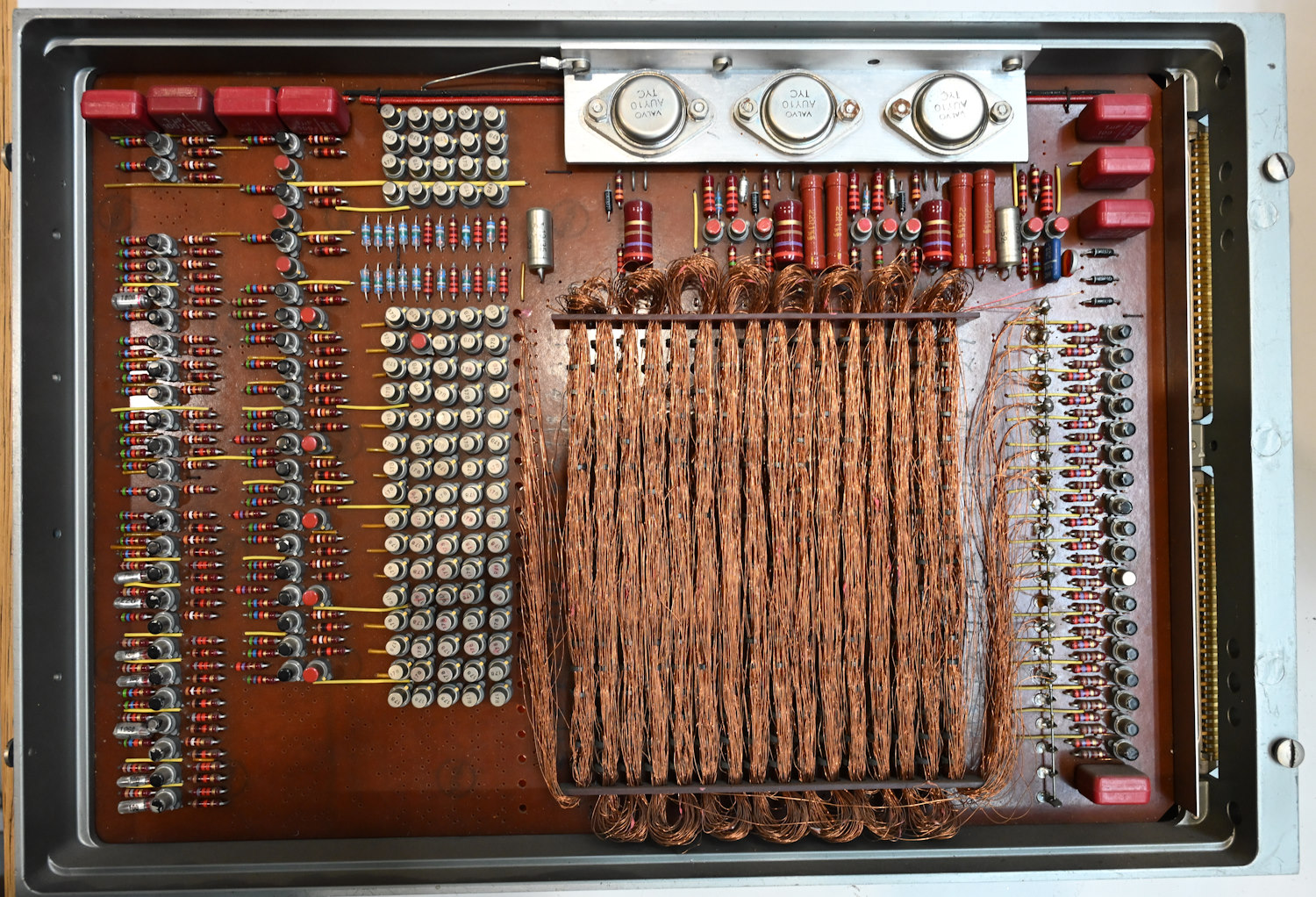

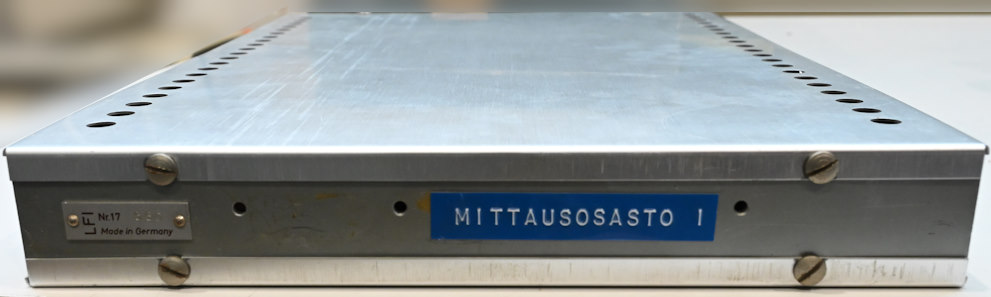

Links zwei Module LFI 17 mit dem Anwenderprogramm "MITTAUSOSATO" oder "Messwert"

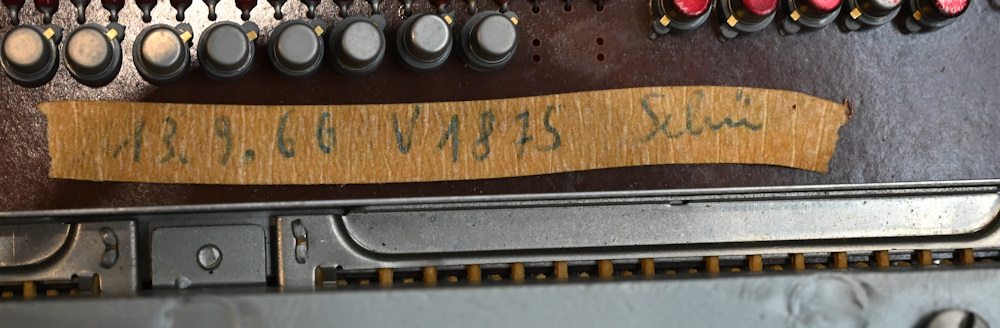

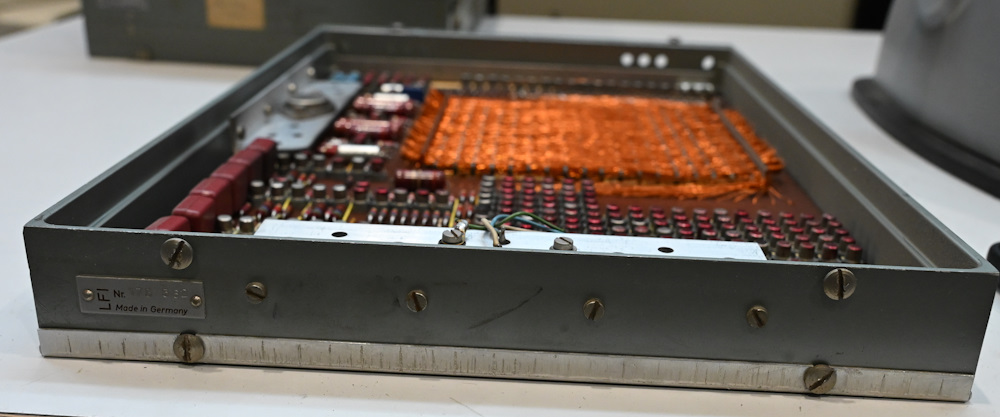

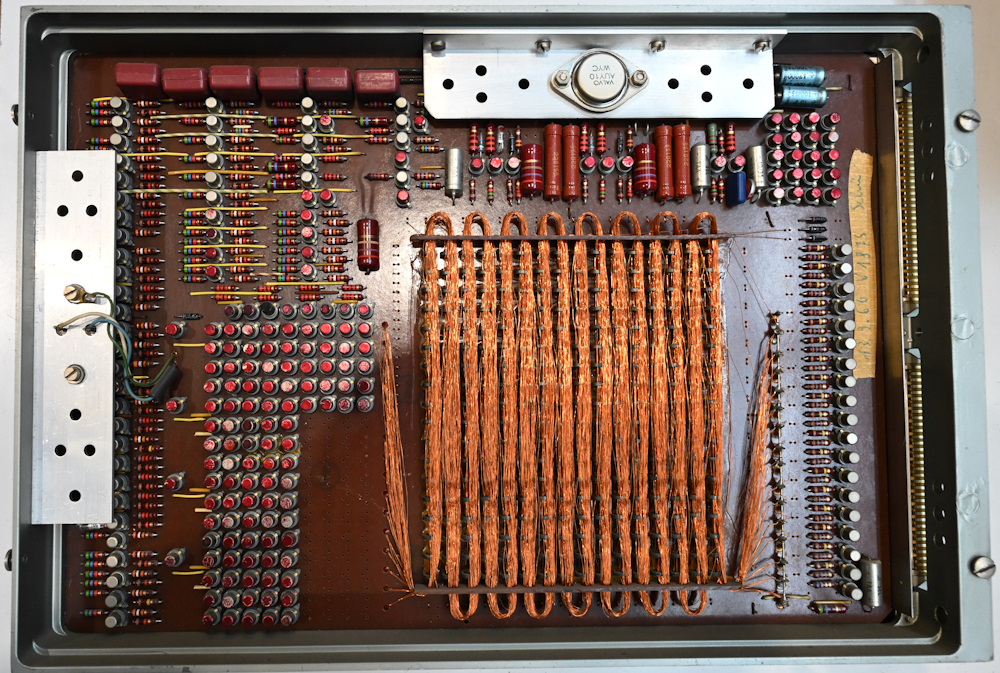

dazu ein Modul LFI 175 mit dem Mikroprogramm (Programmroutinen) das Betriebssystem würde man heute sagen
LFI 17 und LFI 175 sind Festwertspeicher (ROM)

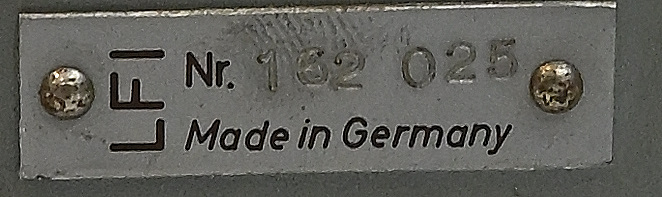

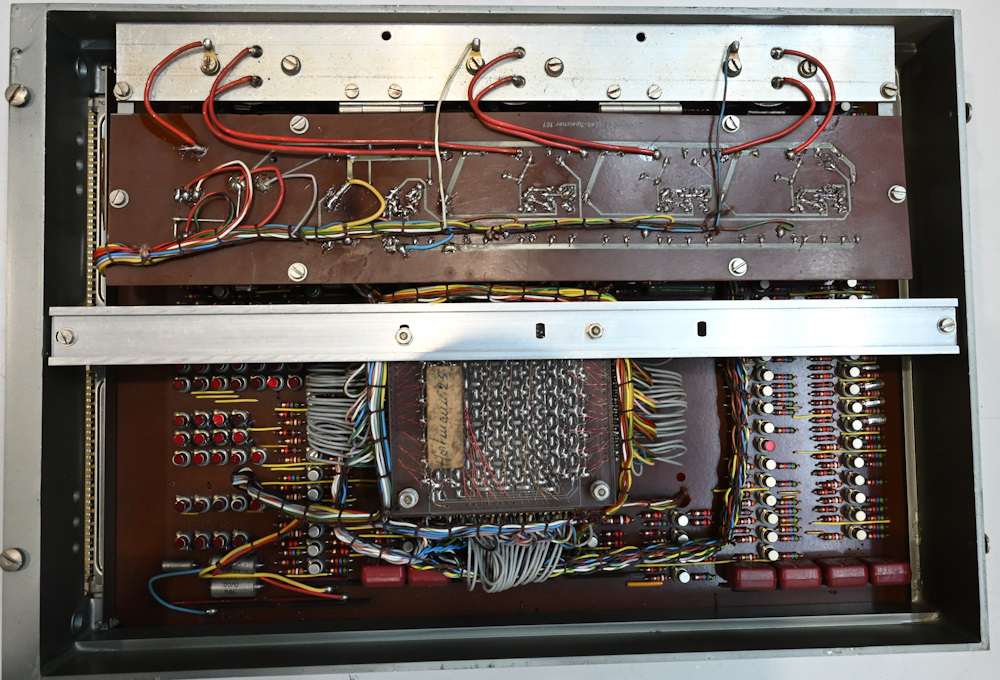

LFI 162 ist der Ringkernspeicher als RAM

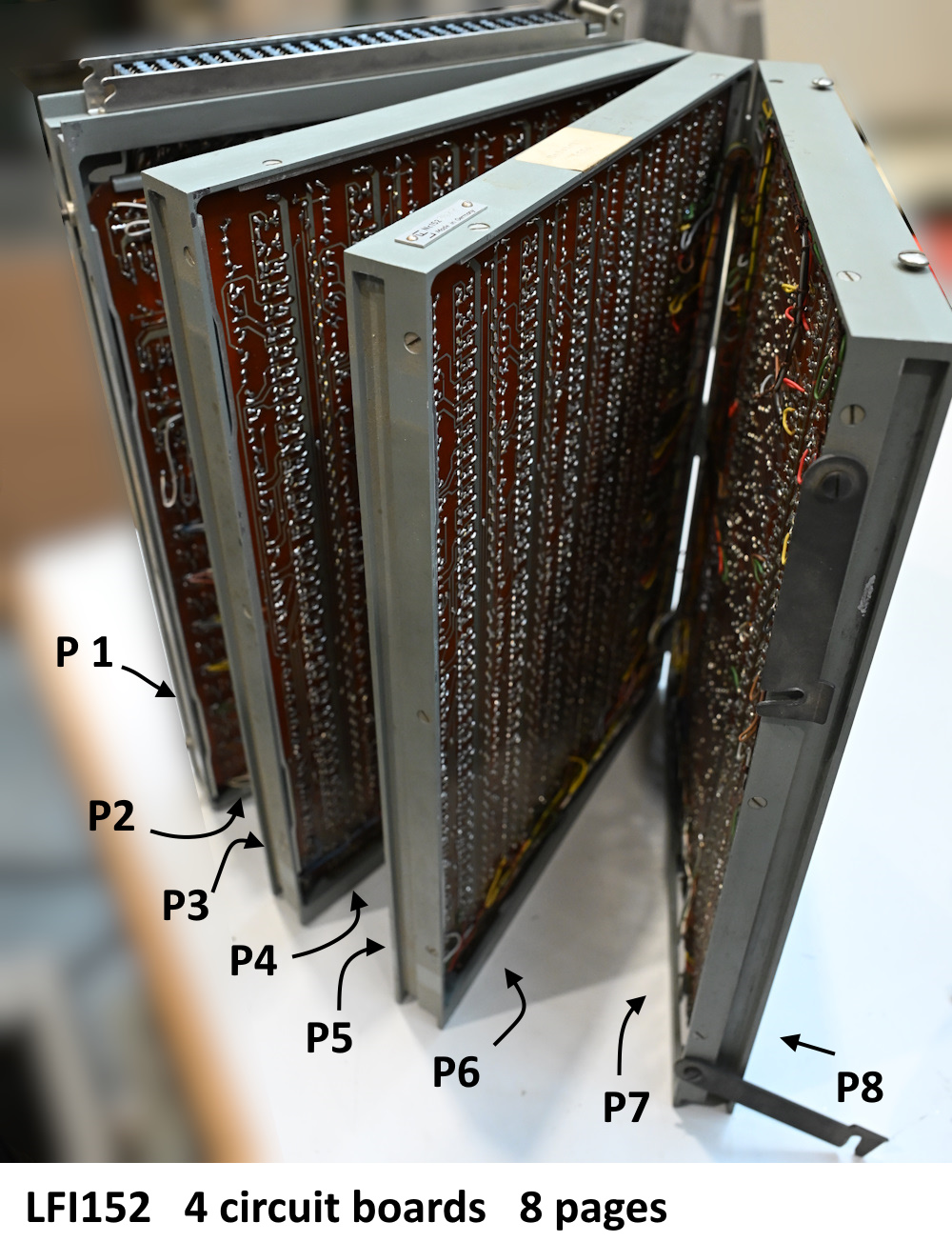

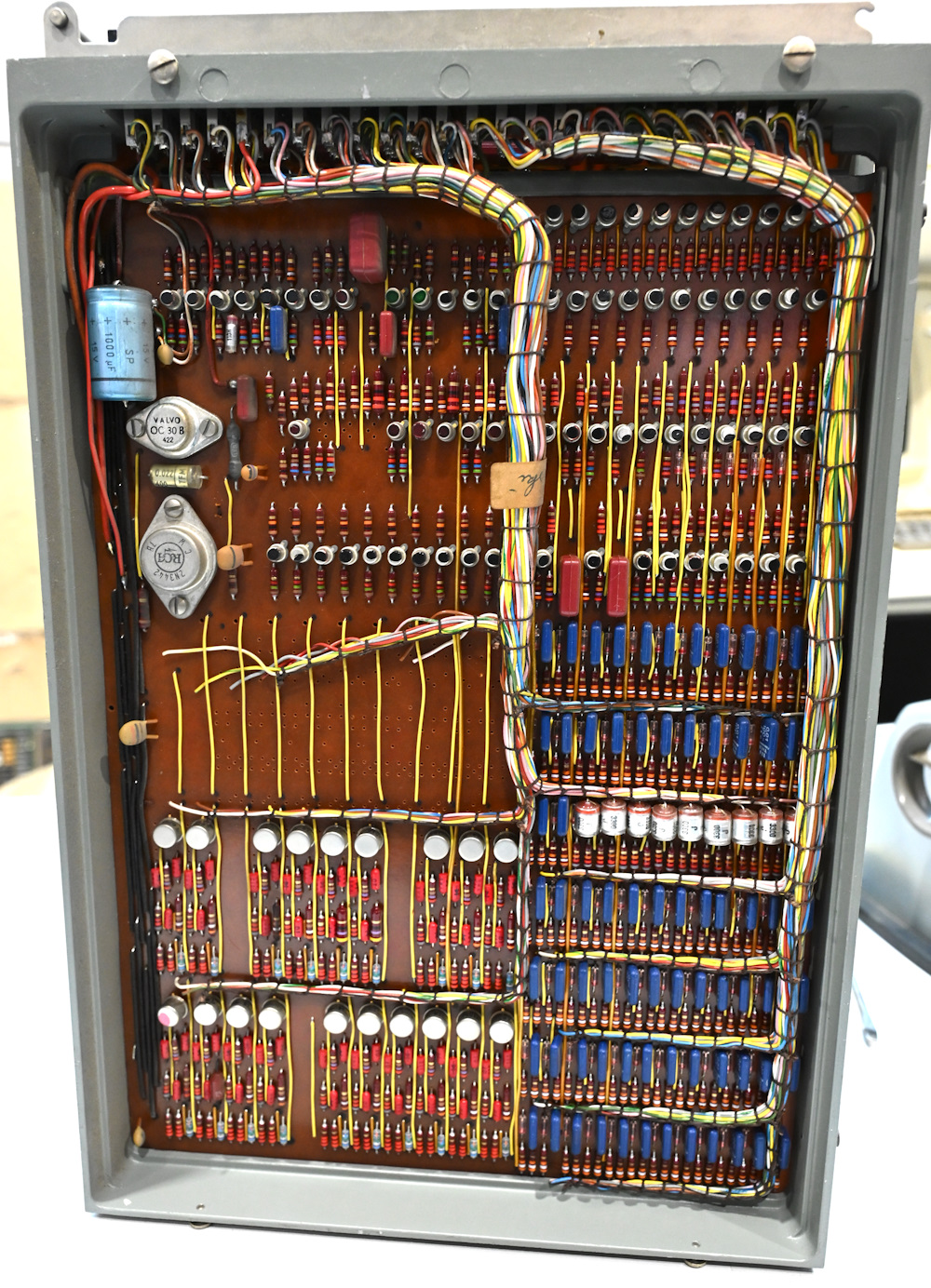

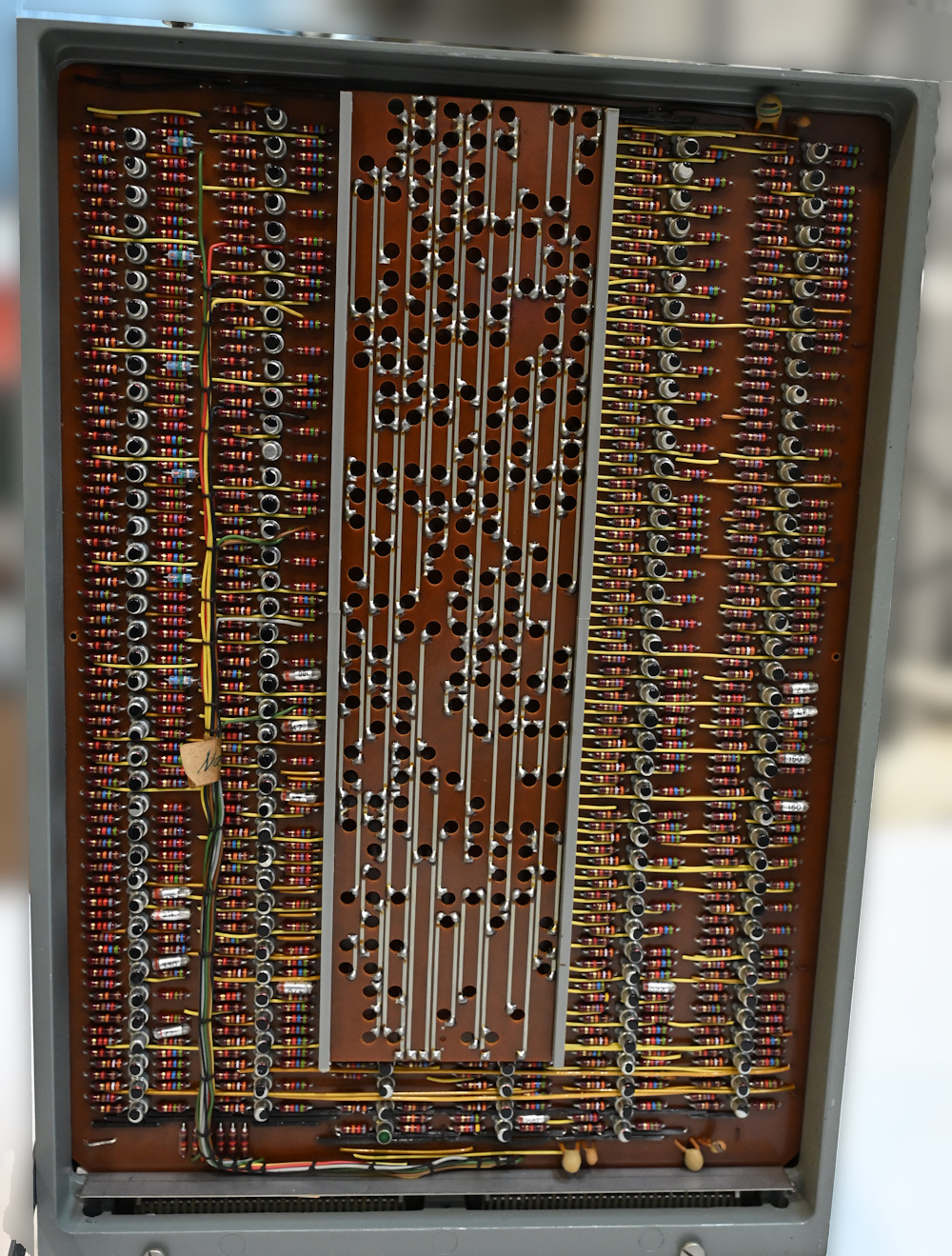

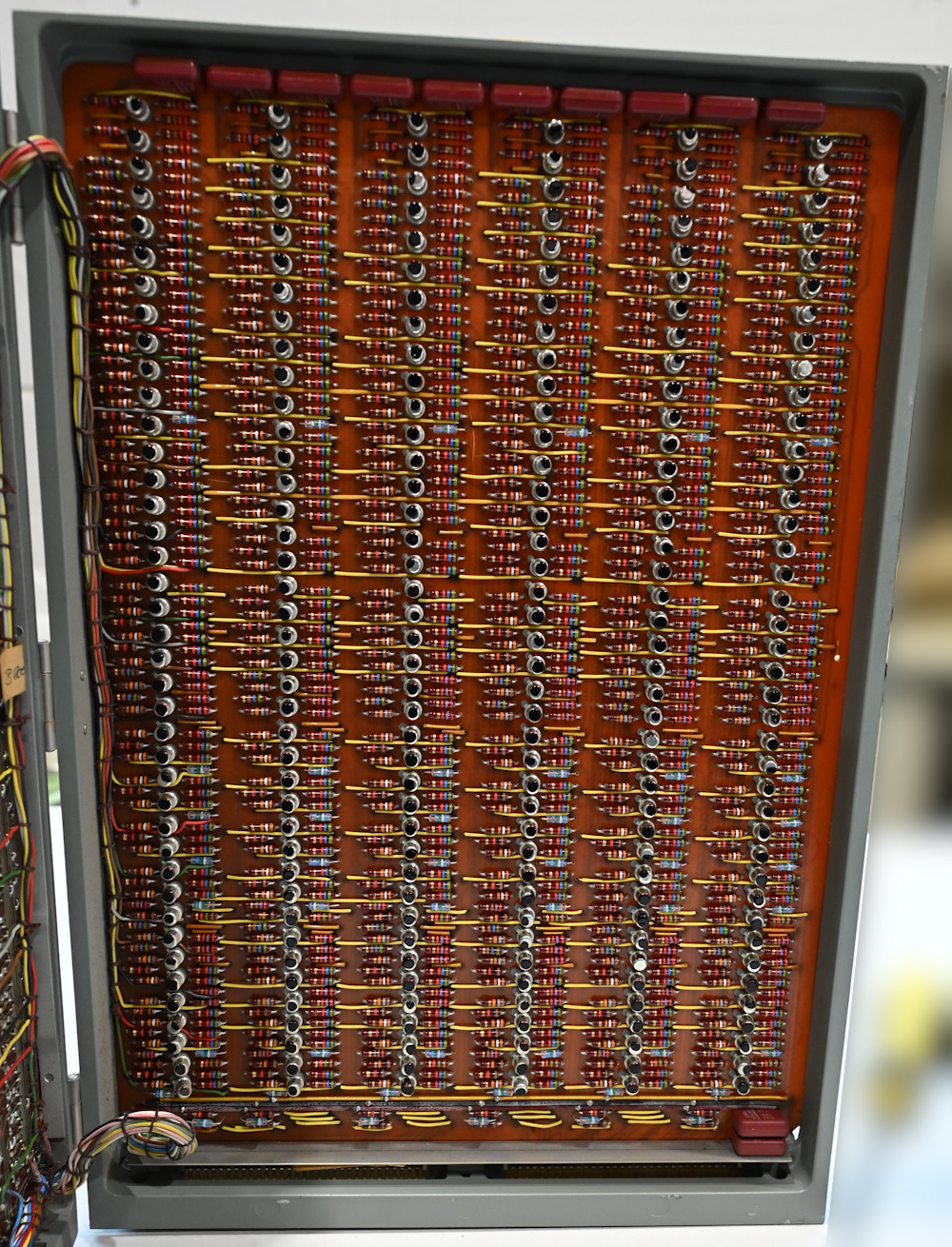

LFI 152 ist der Rechner und der Controller E/A für den Drucker und Tastatur.

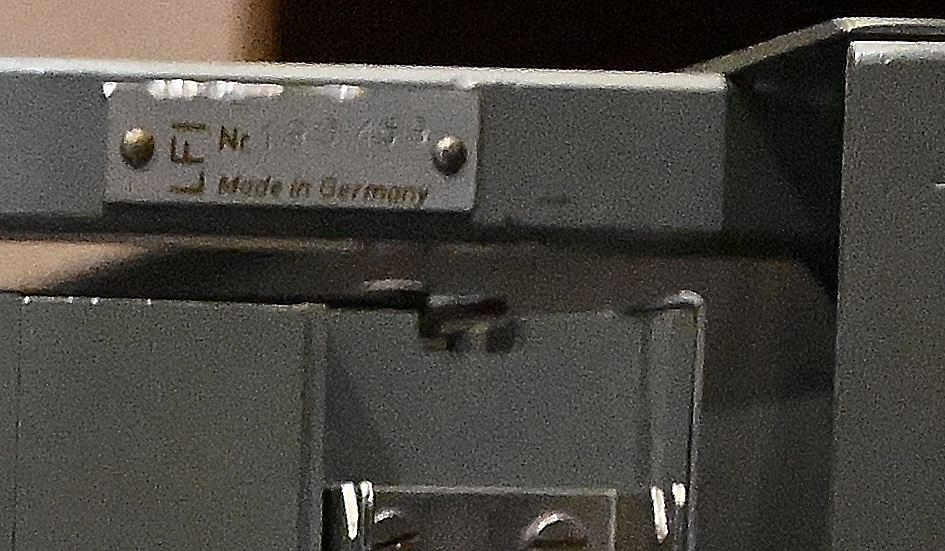

Leider ist die Chassis LFI Nummer nicht lesbar am Bild.
