Kernspeicher LFI 1615.01

Kernspeicher 16x16K System 620

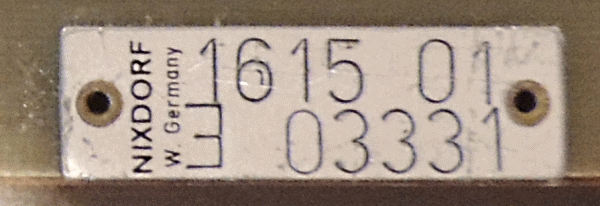

LFI Schild 1615.01Kernspeicher 1615.01
Board im Amerikanischen Design Format 15 x 15 Inch.

Dieses Board ist in der 620 im Einsatz gewesen. Erzeugt von Nixdorf (NCAG). Interessanter Aufdruck auf der Lötseite "8870/1"
Die "international Version" der 8870/1 sowie die Nixdorf 620 (Entrex 480) stammen von der DCC (Digital Computer Controls) D-116 ab.
Die D-116 war ein Clone der Data General Nova. Die 8870/1 als erstes Modell der 8870/U Serie ist später für den Markt in Europa "europäisiert" worden. Anstatt 15x15 Inch Boards kamen Elektronik Einschübe zum Einsatz. Die 620 und 8850 blieben immer bei dem amerikanischen Boarddesign.

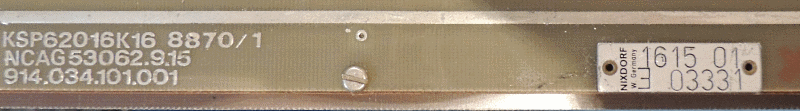

Aufdruck: Kernspeicher 620 16K16 8870/1
8870/1 Aufdruck am Board
Foto: Sammlung Werner Nessizius

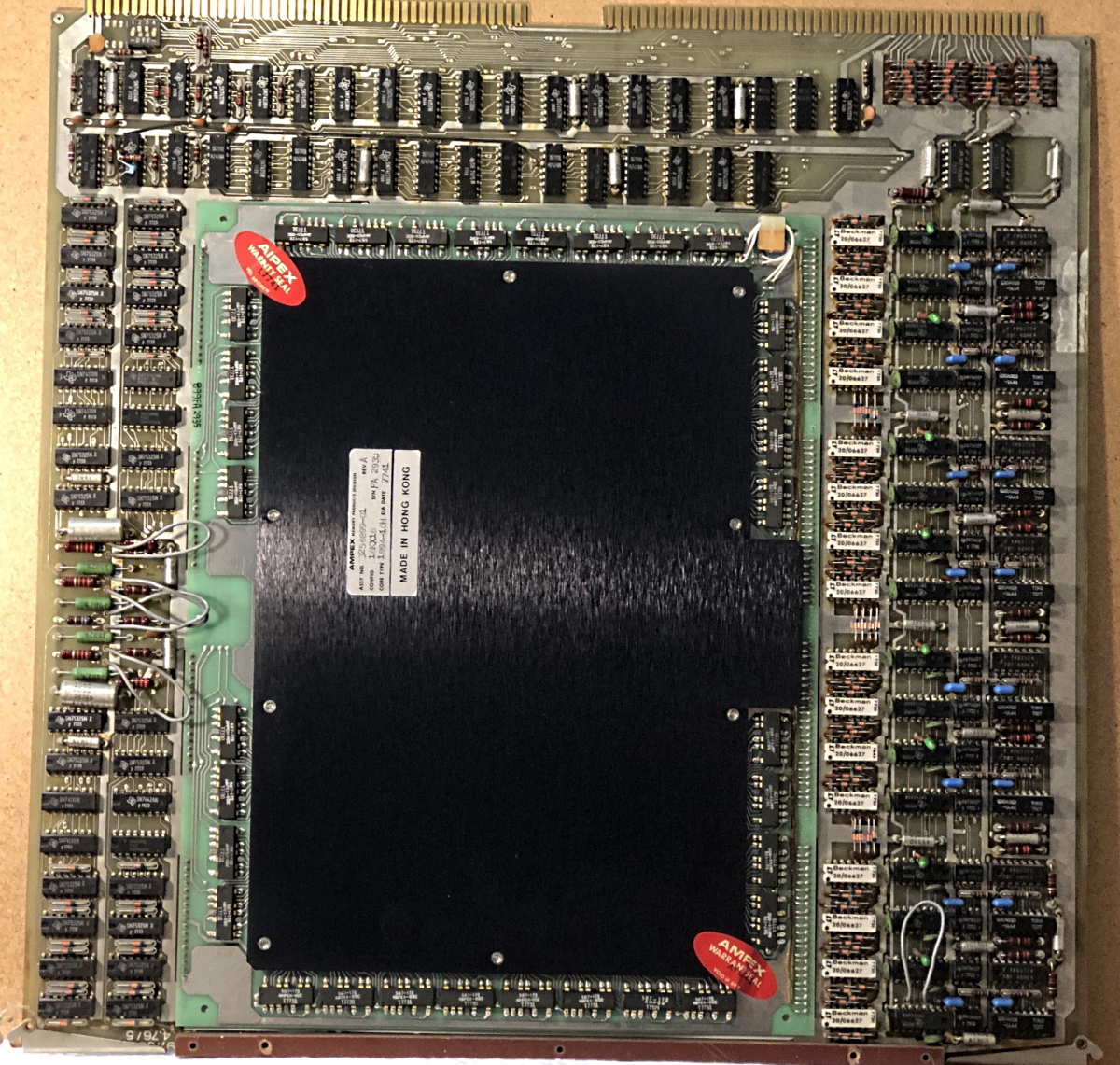

Ansicht Bauteilseite

Kernspeicher 1615.01
Foto: Sammlung Werner Nessizius

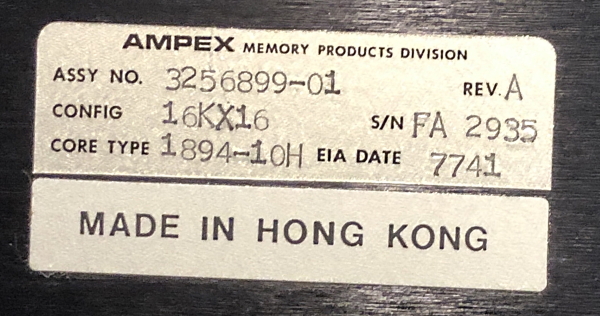

Das Kernspeicherarry der Fa. Ampex ist unter der schwarzen Abdeckung verborgen und geschützt.
Produktionsdatum KW41 1977
Ampex Core Array
Foto: Sammlung Werner Nessizius

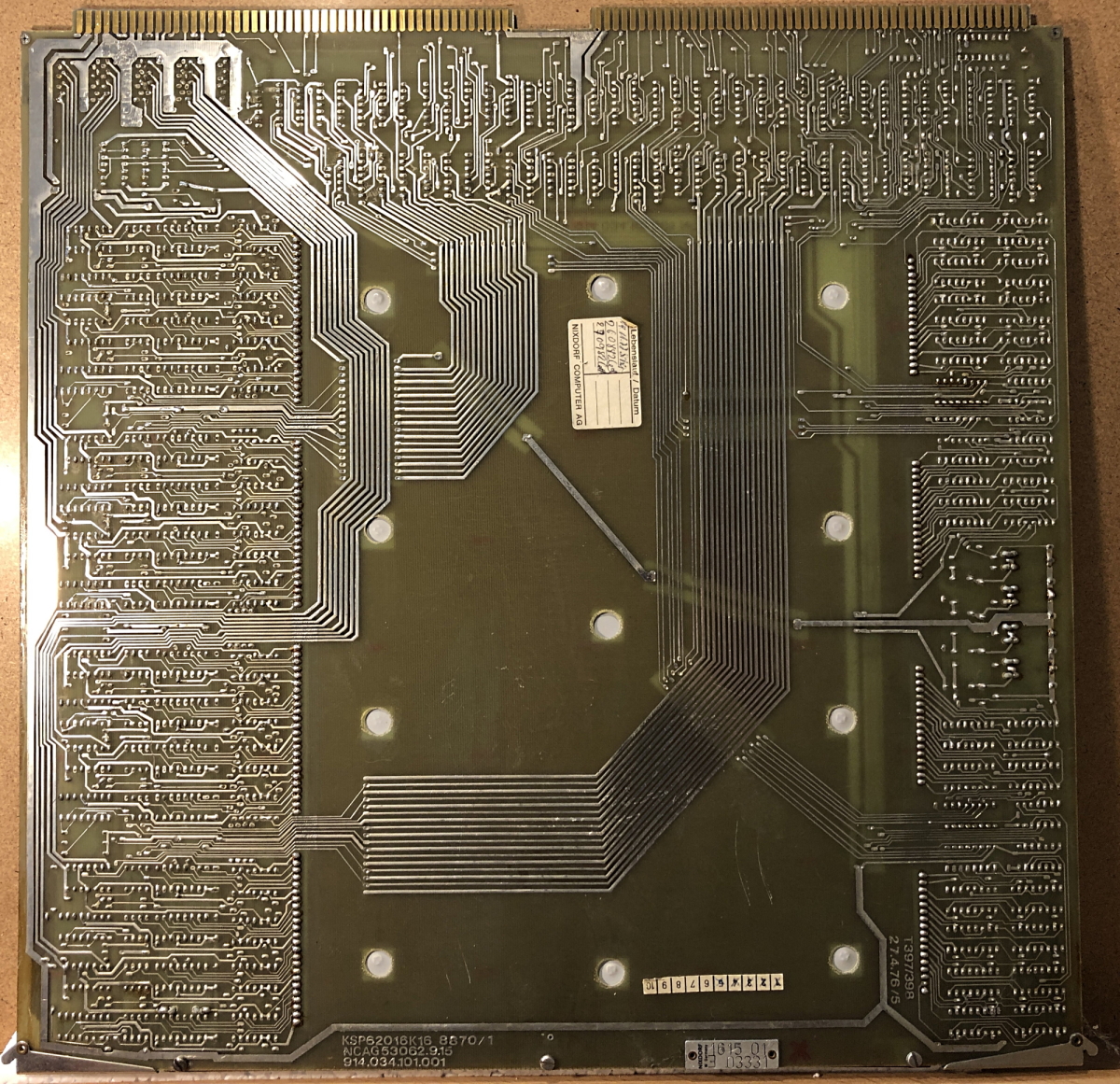

Ansicht Lötseite
Kernspeicher 1615.01 Lötseite
Foto: Sammlung Werner Nessizius


Alle Bilder hier stammen aus meinem privaten Archiv von eigener Hardware, Prospekten, Fotos, Service Manuals und Anleitungen der Nixdorf AG,
welche ich als ehemaliger Mitarbeiter von Nixdorf Computer Österreich mit der Zeit gesammelt habe.
Bilder von anderen Quellen werden gesondert gekennzeichnet.
--Zur Verbesserung dieser Seite sind Infos, Fotos etc. sehr willkommen-- ---------------- wird fortgesetzt..----------------
