Lenovo Miix 700 Akkutausch
Diesen Tablett PC habe ich vor einigen Monaten geschenkt bekommen, da es für Win11 zu alt ist.
Firmengeräte wie dieses, werden wegen dem Win11 Update Zwang ausrangiert.Großartiges Gerät, die Tastatur ist abnehmbar. Touchdisplay für Finger oder Stifteingabe, Ein On Screen Keyboard wird eingeblendet, wenn keine physische Tastatur vorhanden ist.
Bildschirmauflösung 1440x2160, CPU i5-6Y54, 4GB Ram, SSD 120GB, Wlan, USB, OS Win10Pro 22H2
Anmerkung: Die M2 ist keine NVMe SSD wie heute üblich.
Aber ich komme mit den 120Gb SSD locker aus, maximal kann 256GB eingebaut werden. Hier muss die Lenovo Ersatzteil Liste gelesen werden, da nur bestimmte Typen hier passen. Ram kann nicht erweiter werden - hier kein Problem.
Für mich als Gerät zum PDF lesen ideal. Ich verwende gerne solche gebraucht Geräte.
Die CPU muss für Client nicht immer die neueste Generation sein, ein Intel ab i3 oder i5 reicht völlig aus. Alte CoreDuos oder darunter setze ich aber auch nicht mehr ein. Einsatz für Gaming oder Video Codierung benötigt natürlich andere Hardware.
Leider ist der AkKu nicht mehr ganz frisch und muss getauscht werden.
Ersatzteile für Lenovos sind leicht zu bekommen.
Zum Gerät öffnen ist ein PH0 Kreuzschlitz Schraubenzieher und ein "Plektrum" Spreizwerkzeug für Smartphones oder ähnliches erforderlich.
Das "Plektrum" ist absolut notwendig. Nur damit kann das Gehäuse ohne Beschädigung geöffnet werden!

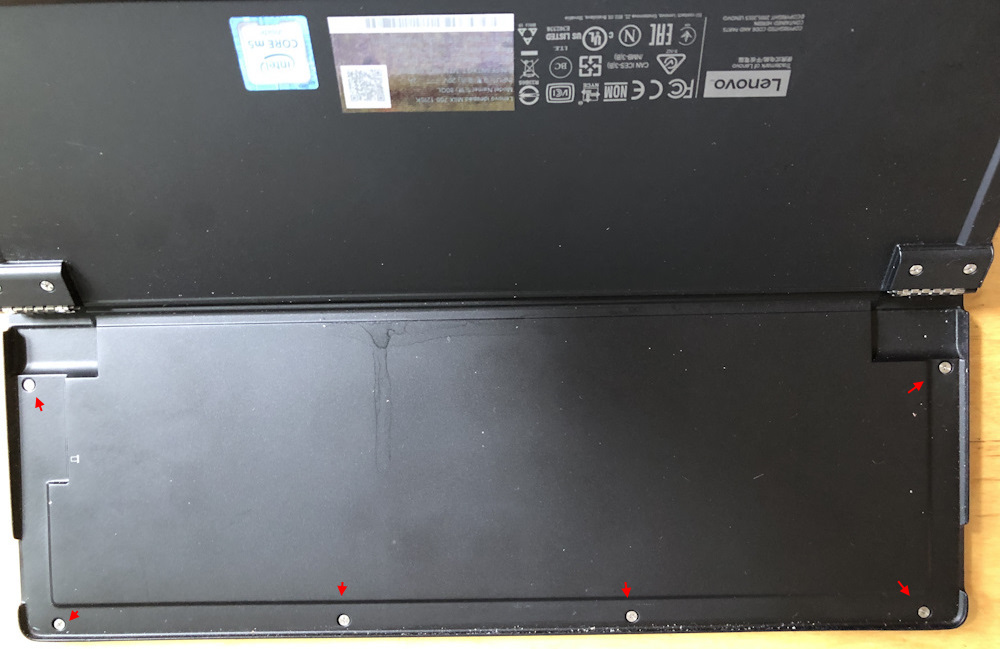

Aufstellklappe ausklappen und die 6 Schrauben lösen.
Dann mit dem Spreizwerkzeug den Spalt rund um das Gehäuse auseinander drücken.Nun kann vorsichtig die Metallwanne vom Display weggeklappt werden. Achtung: nicht mehr als 90° aufklappen.

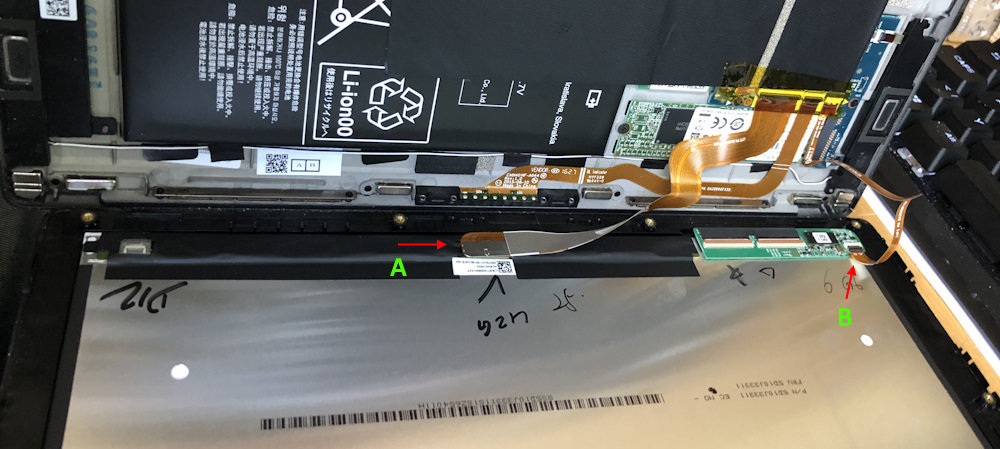

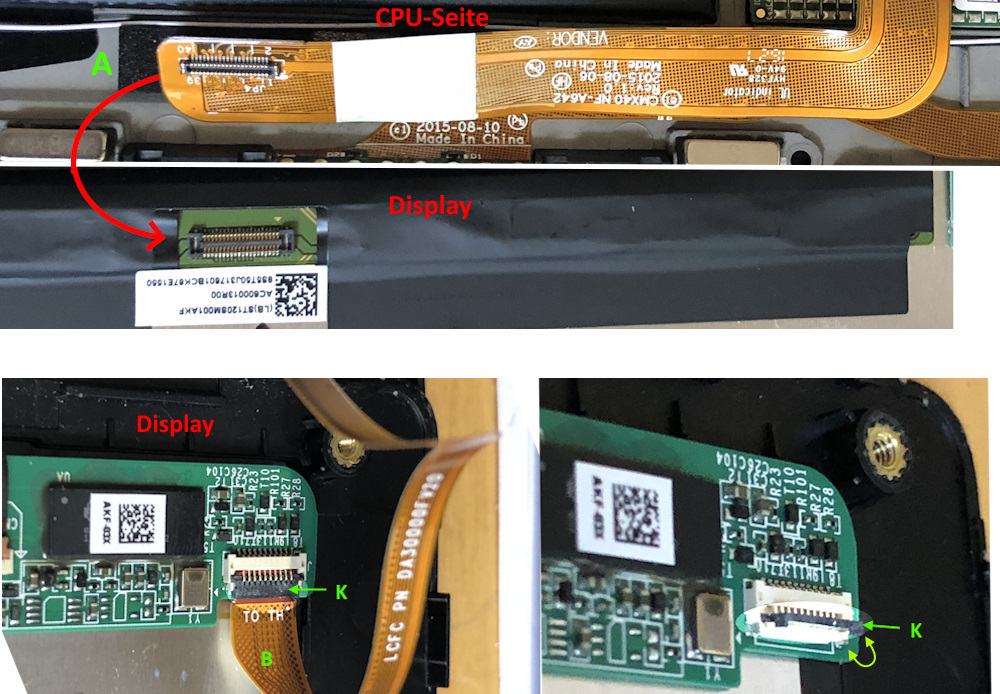

Das schmale flexible Leiterband (B) sitzt in einer Fassung, hier muss die schwarze Arretierung (K) an der Fassung nach oben geklappt werden, dann Herausziehen.
Das breite flexible Leiterband (A) hat einen Stecker,
welcher mit dem Spreizwerkzeug aus der Buchse raus gedrückt werden kann. Hier Detail Stecker am Flexiblen Leiterband zur Buchse am Display

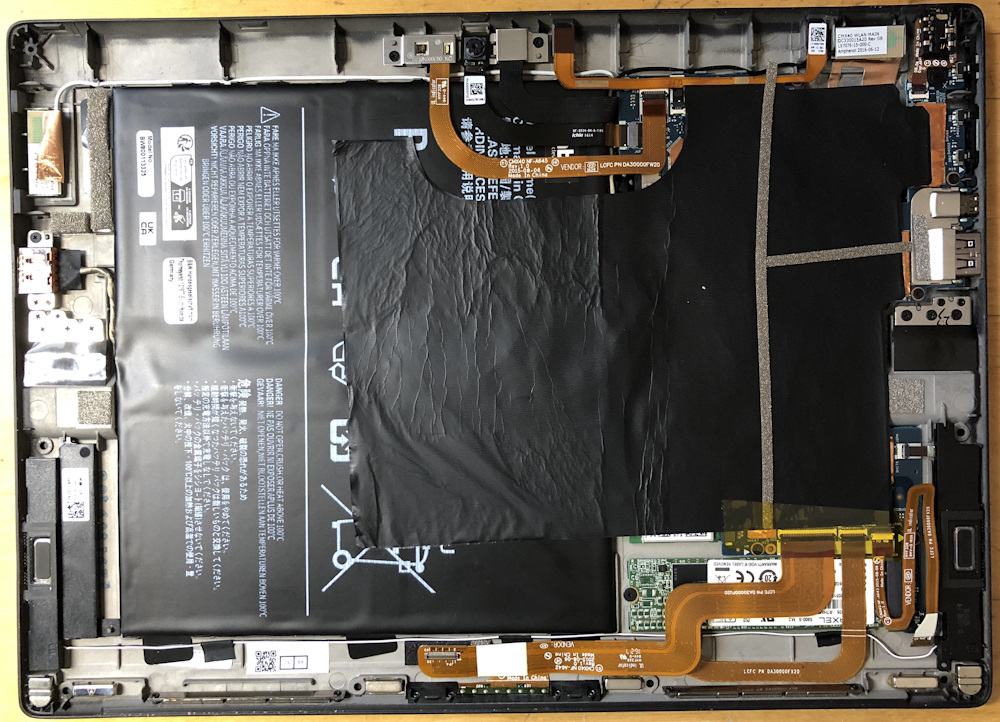

Eine Metallwanne hält alle Komponenten

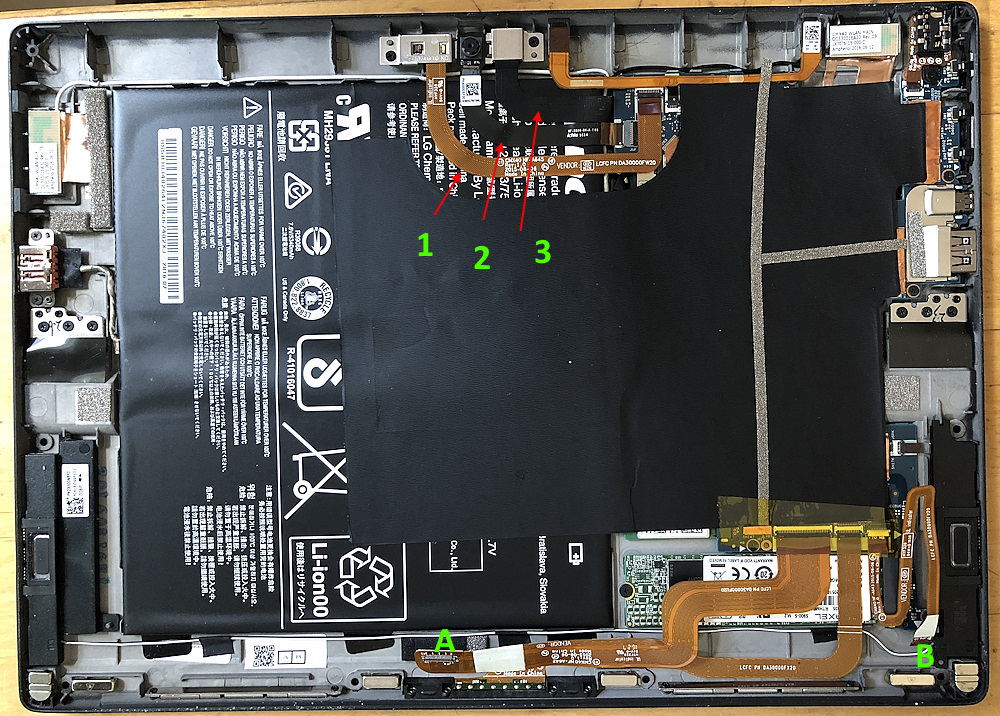

Drei Flexible (1,2,3) Leiter waren am Akku geklebt - kleine Klebefläche. Mit dem "Plektrum" Werkzeug kann die Klebung vorsichtig gelöst werden.
Beim Neueinbau müssen diese nicht verklebt werden. Diese Leiter werden nicht demontiert! Der Akku kann darunter gewechselt werden.

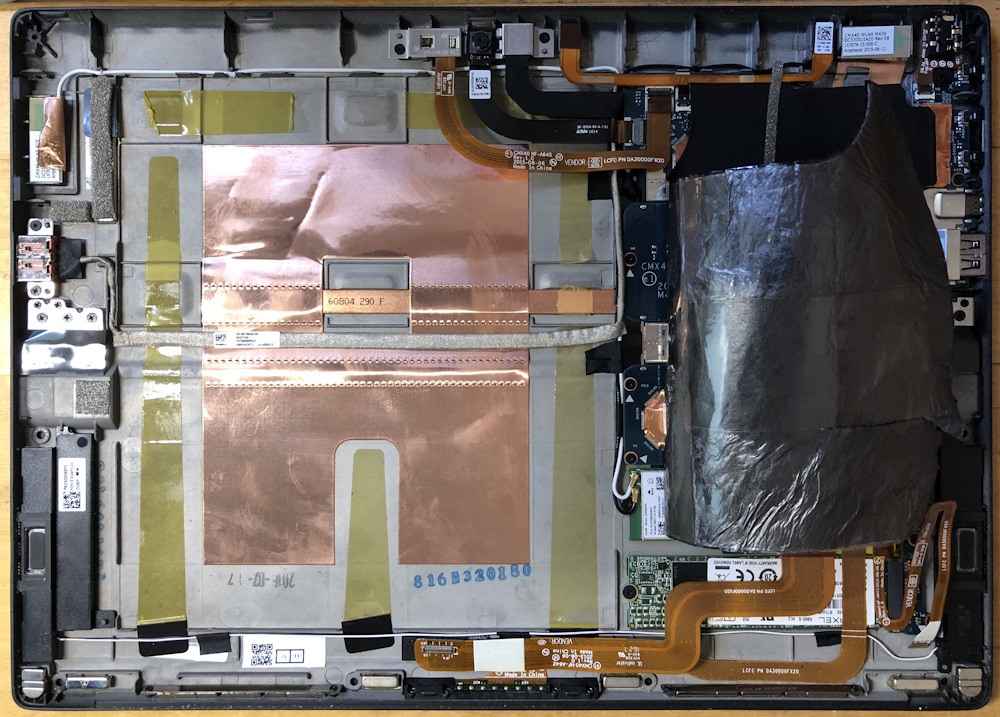

Ohne AkKu.

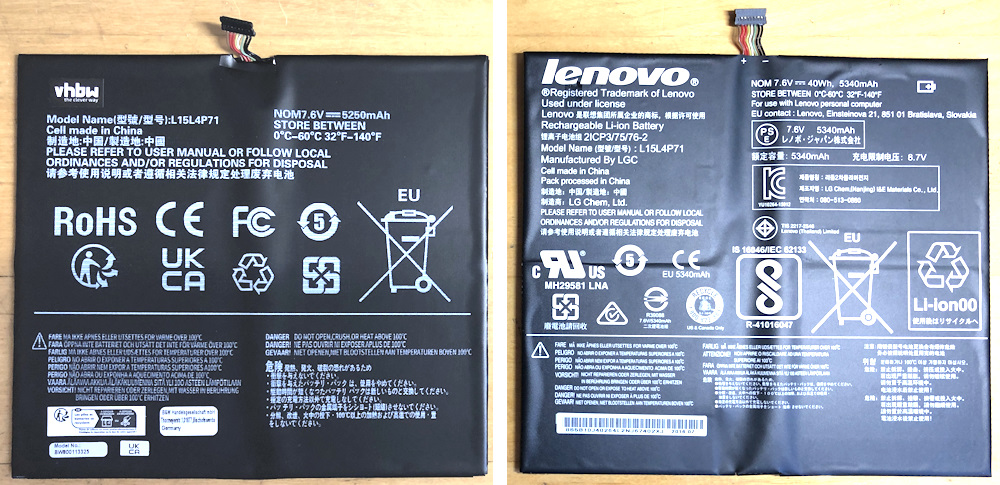

Neuer Akku und Original zum Vergleich.

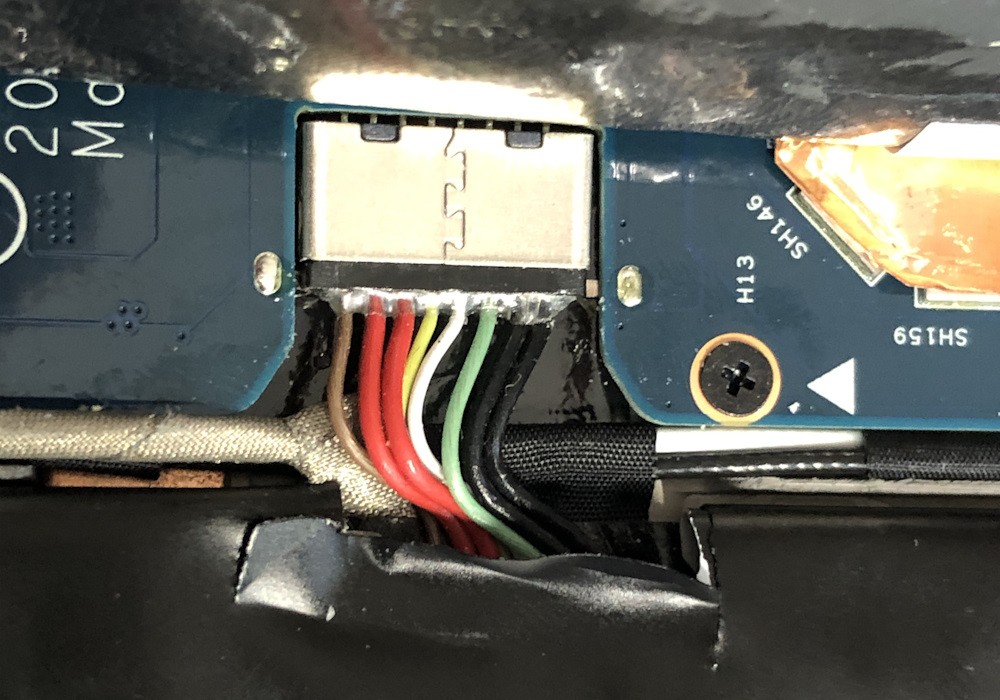

Akku einlegen und Stecker befestigen.
Neuer Akku eingebaut.
Abschirmfolie wieder ankleben.
Die beiden Flexiblen Leiter wieder am Display anstecken. Das Display an der Metall Schale anbringen, andrücken, die Gehäuseklammern schnappen wieder ein.
Die 6 Schrauben anziehen.

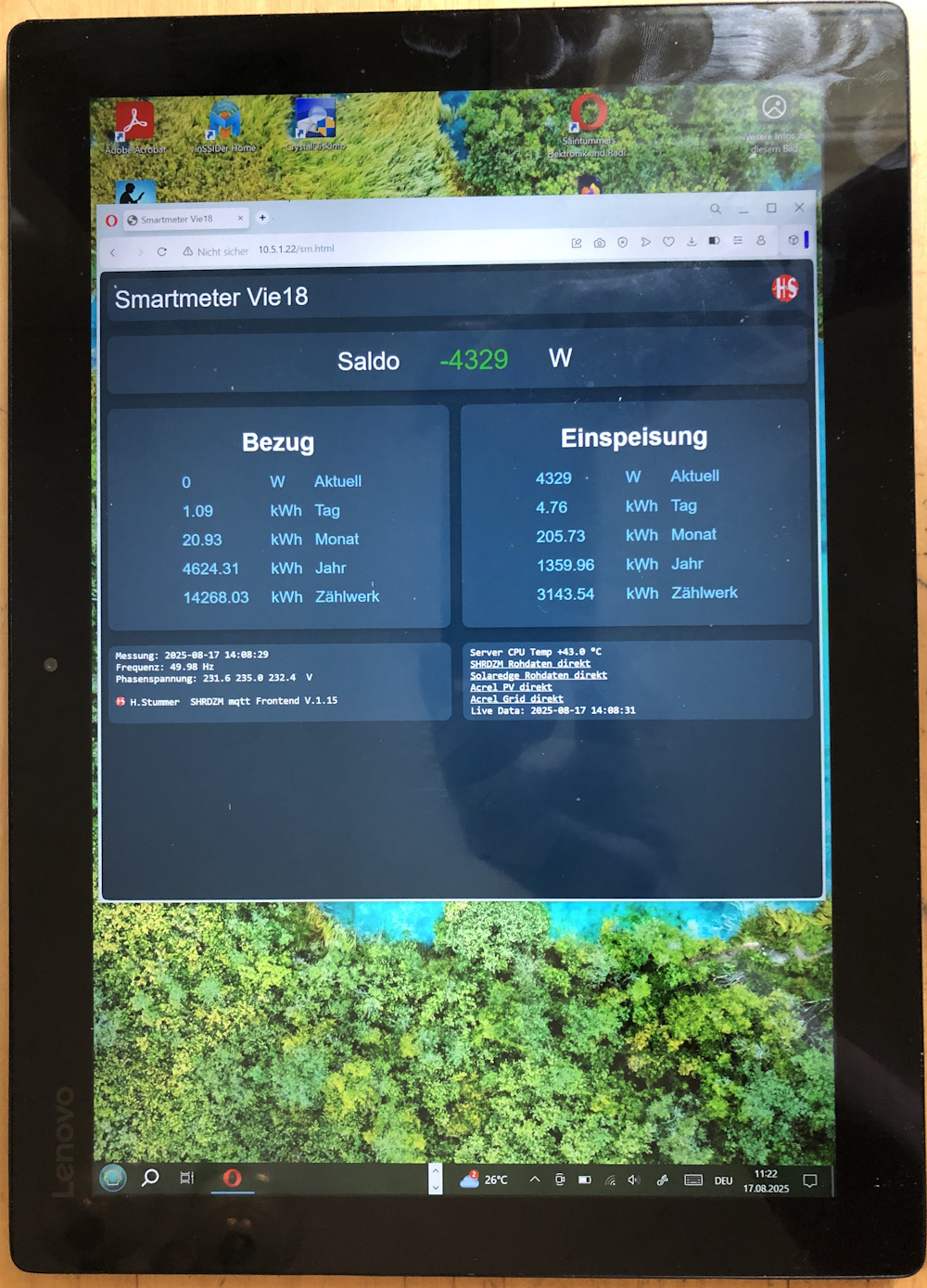

Fertig
Fazit:
Akku wird nun schneller geladen, und die Betriebszeit ist nun viel länger. Die Arbeiten sind etwas kritisch.
Die Klammern um das Gehäuse müssen mit dem richtigen Werkzeug auseinander gedrückt werden.
Smartphone Repair Set mit "Plektrum" notwendig.
Ob ein echtes Gitarren "Plektrum" von der Härte des Materials geeignet ist kann ich nicht sagen.
Die beiden Flexiblen Leiter zwischen Display und CPU Seite sind sehr gefährdet beim Öffnen der Einheit.
Das Display muss unbedingt von der CPU Seite gelöst werden, um die Flexiblen Leiterbahnen nicht zu beschädigen.
Hier sollte man so etwas schon einmal gemacht haben.
Wenn hier etwas beschädigt wird, dann kann das ohne Ersatzteil, nicht repariert werden.
