LFI Modul 1514.01

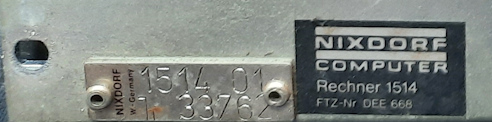

LFI Schild.

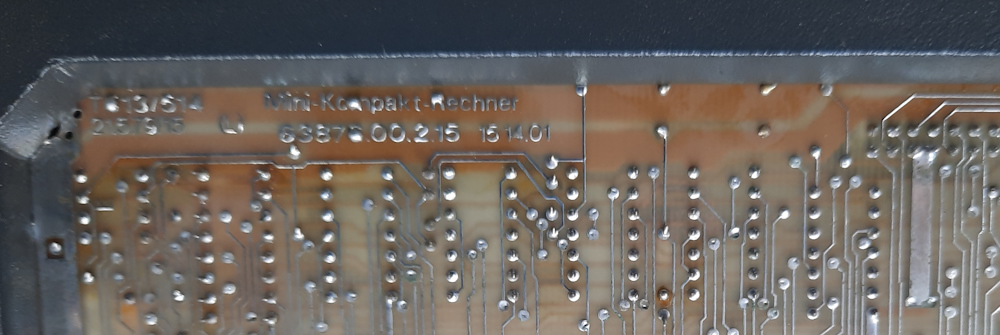

Mini-Kompakt-Rechner 1514.01 ist am Print verzeichnet. Als CPU Ist ein Intel 8080 eingebaut,dazu eine Ramkarte und eine Inhouse Schnittstelle. Die Ramkarte hat 16 x MM5257N Bausteine, das sind 4K x 1 Static Rams. Bei 8 Bit Adressbus für den 8080 sind das dann 32K Ram.

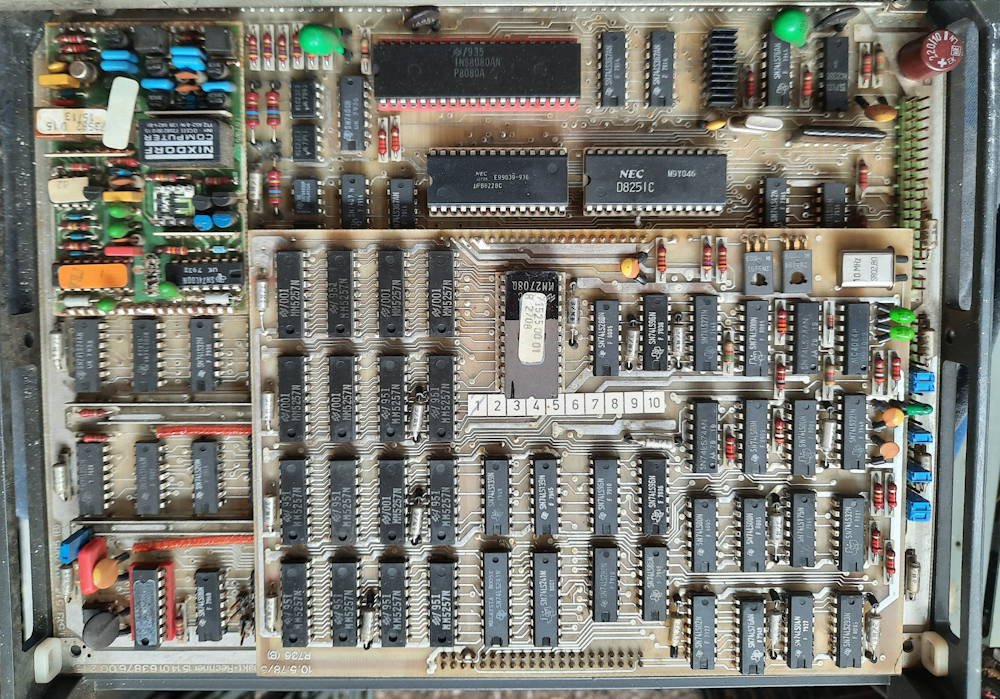

Bauteilseite bestückt

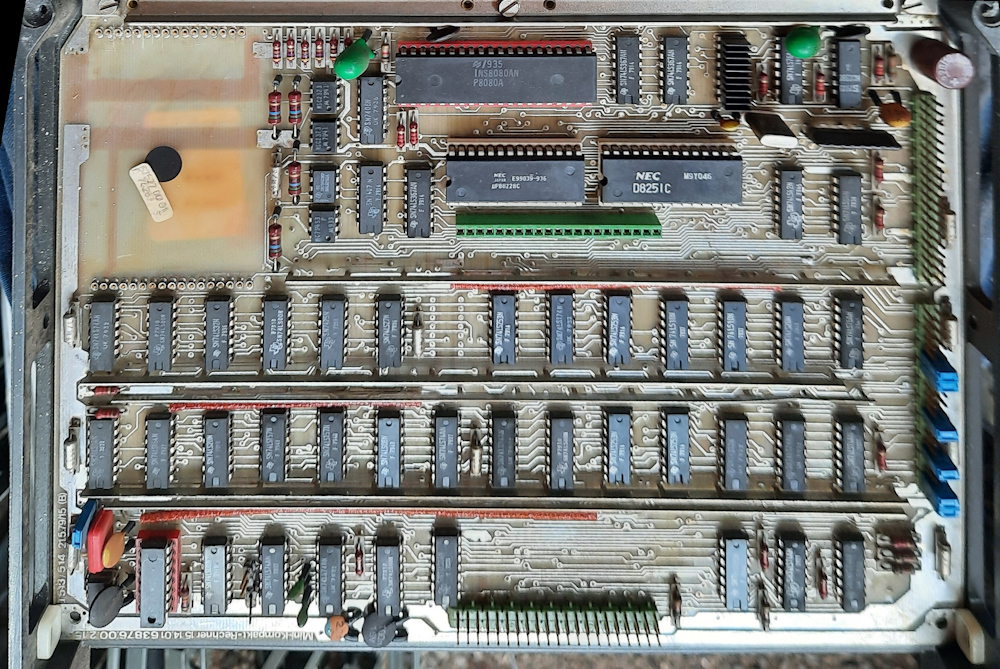

Bauteilseite ohne Karten

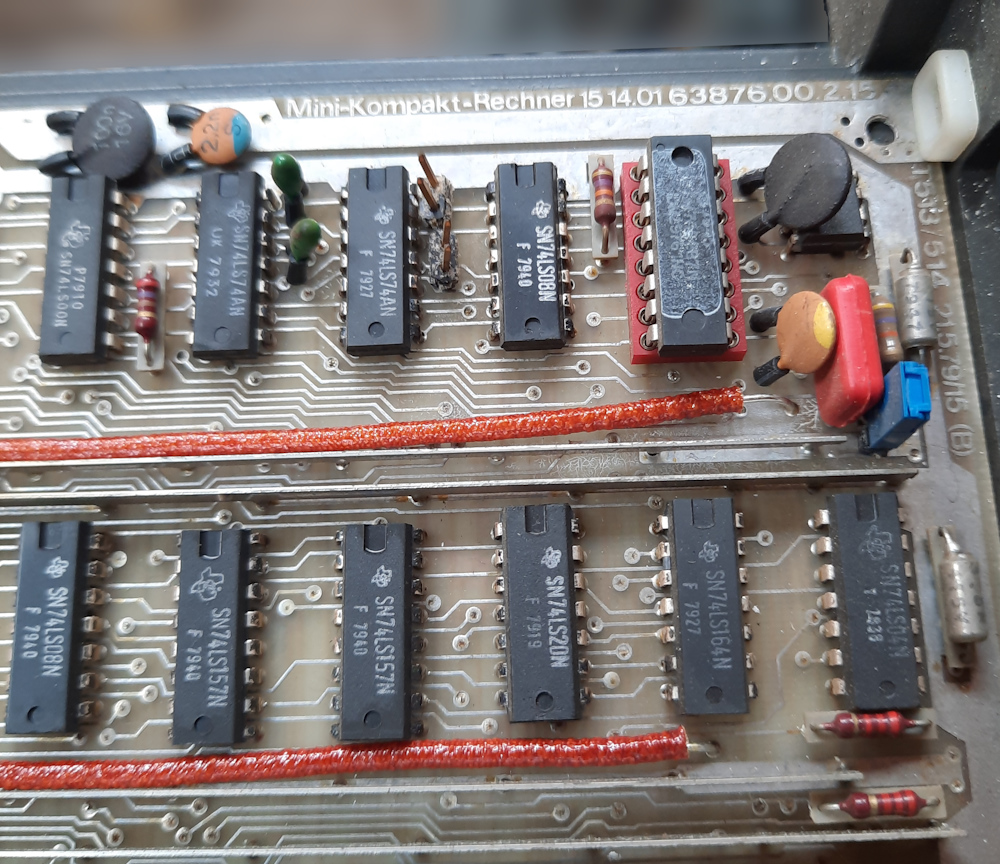

Details

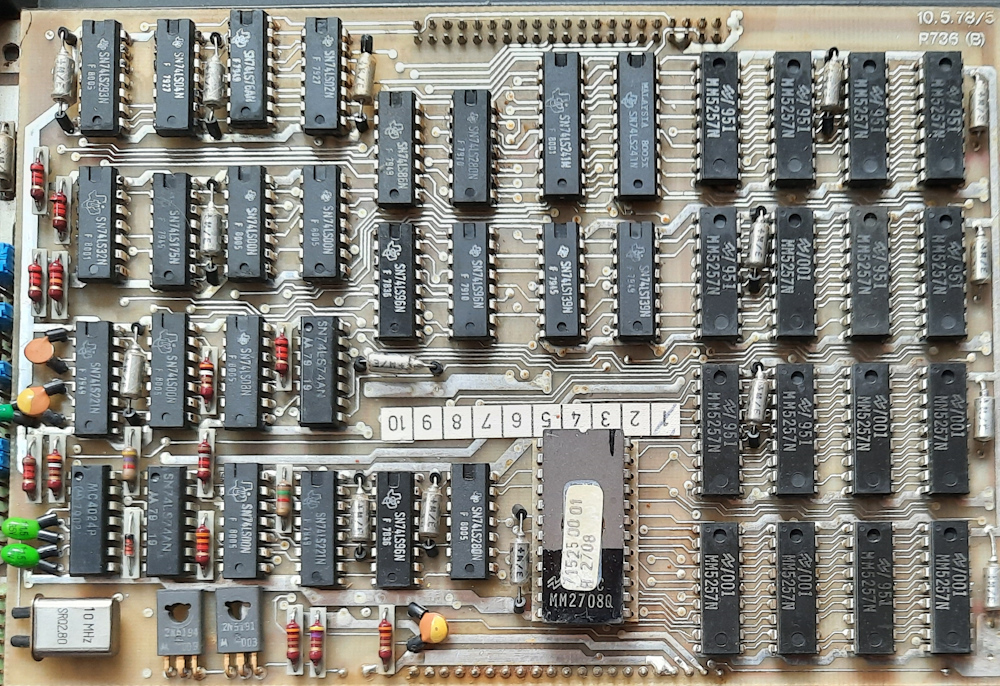

Ramkarte Bauteilseite
Ramkarte bt

Einiges an Logik ICs, 16 Stück 4 x 1K sind 32K bei 8 Bit und ein EProm 2708 mit 1K bei 8 Bit.

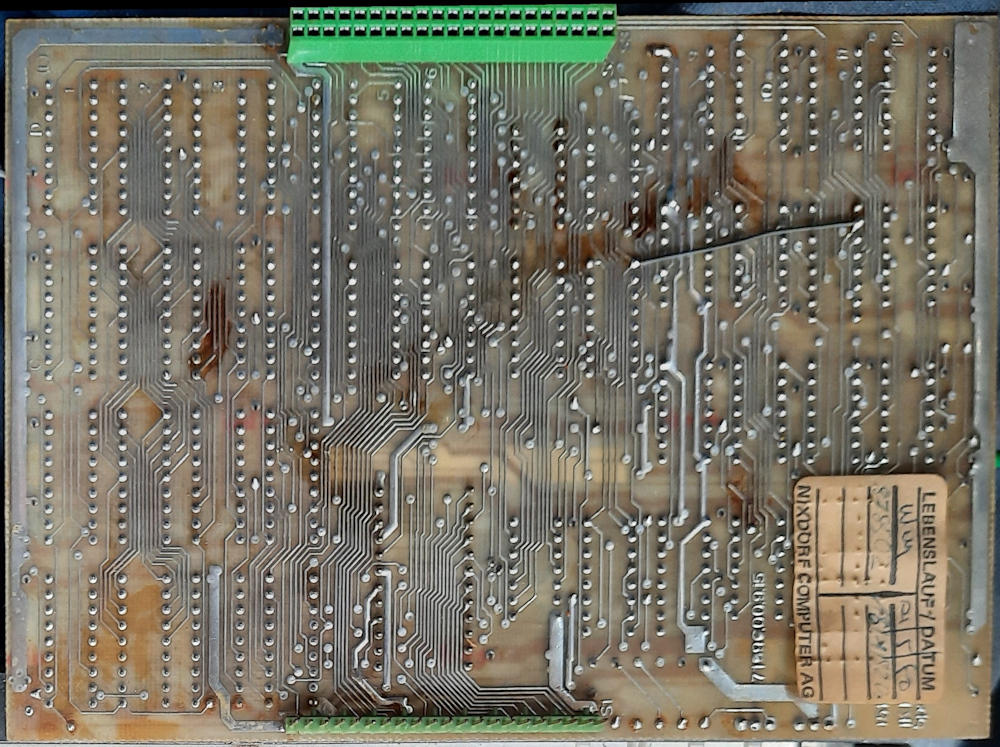

Ramkarte Lötseite
Ramkarte loet

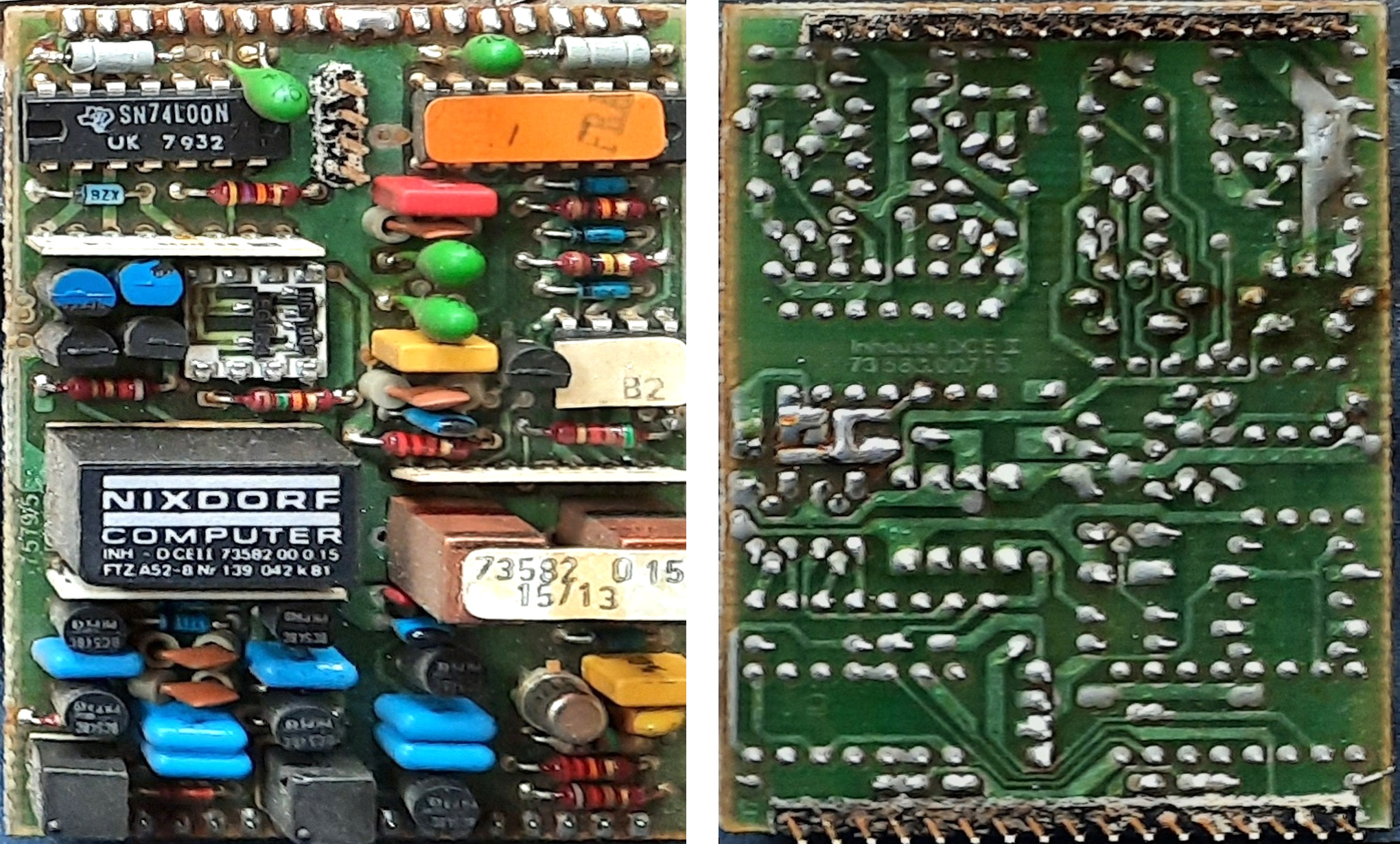

Inhouse DCE Karte Bestückugs- und Lötseite

Das war damals bei Nixdorf ein Standard zur internen Vernetzung von Systemen.

Danke an Herrn Ing. N. Weinmayr für die Überlassung dieser Fotos
