LFI Modul 154.02
Rechner 820/840 mit E/A für Tastatur und KugelkopfdruckerVersion mit TTL 74xx ICs Texas Instruments

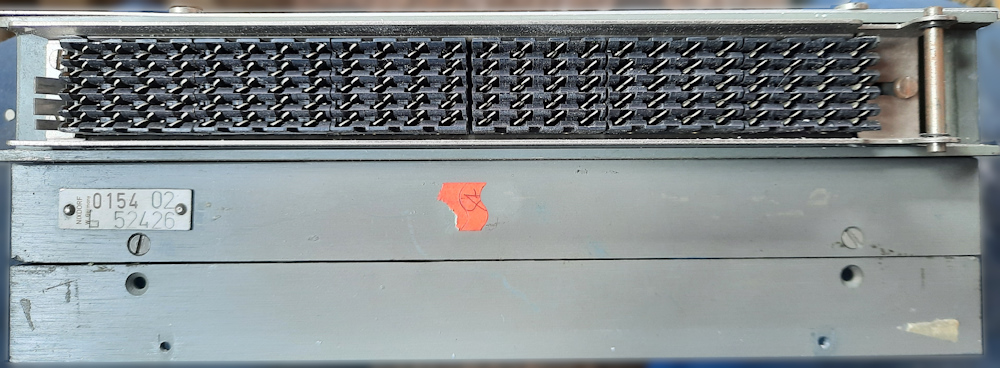

Frontansicht
Das Modul besteht aus 3 Einheiten (Platinen) welche wie ein Buch aufgeklappt werden können.
Oben ist die E/A ( Eingabe / Ausgabe Einheit ) für Tastatur und den Kugelkopfdrucker. Erkennbar am 120pol Ericsson Stecker
Mitte (LFI Schild) Logik Platine in TTL, der eigentliche Rechner des Systems.
Unten Platine mit halber Höhe zur Stromversorgung.

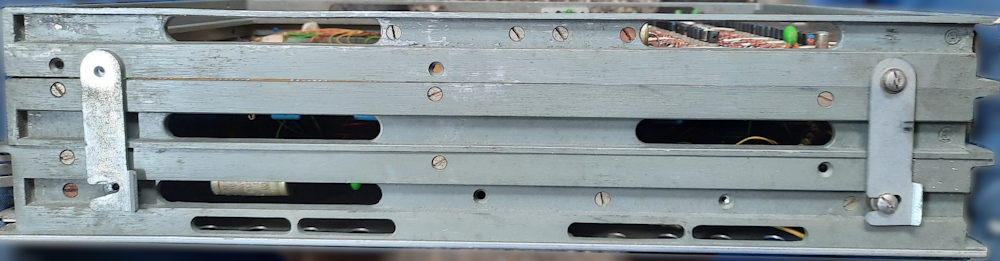

Oberseite

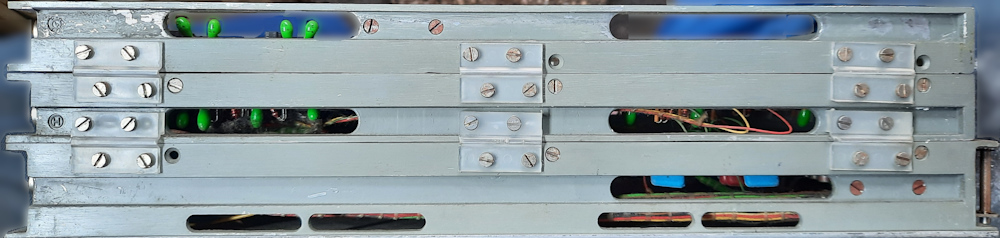

Unterseite

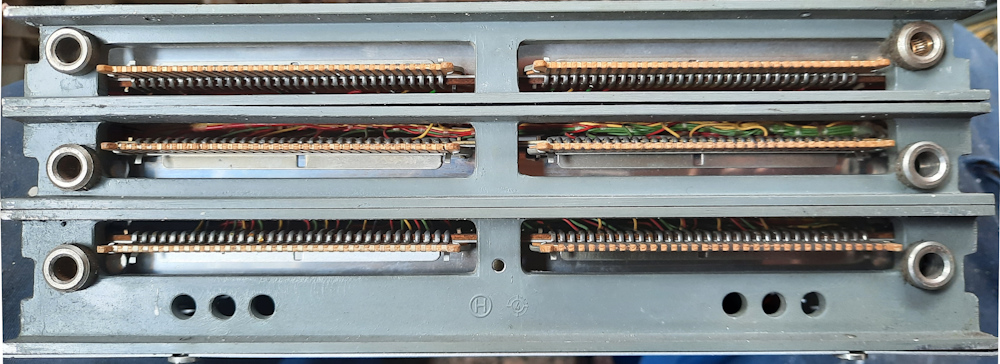

Steckerleiste zum Systembus

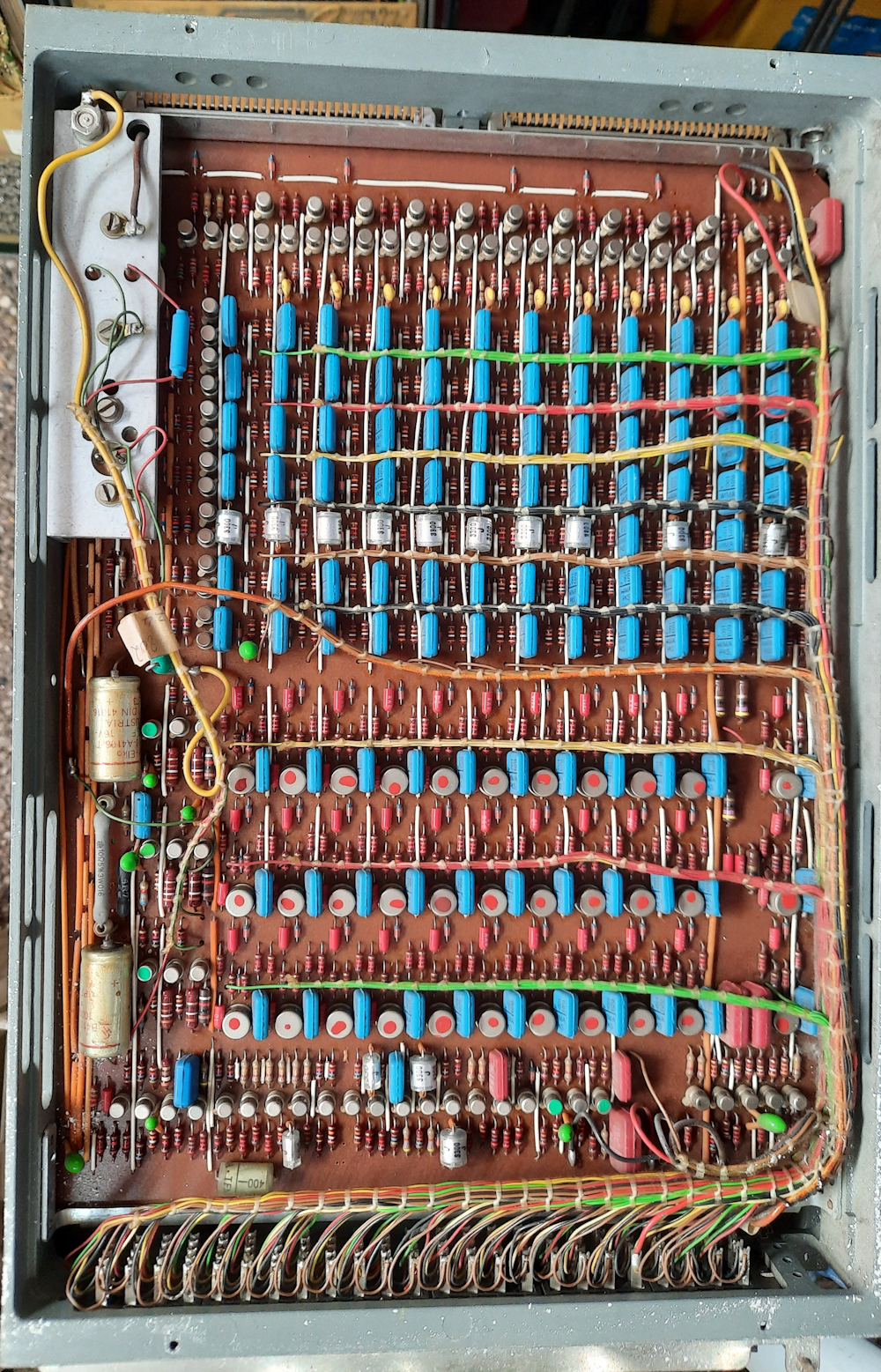

E/A Platine Bauteile
Bild Unterseite Ericsson Stecker zu Peripherie

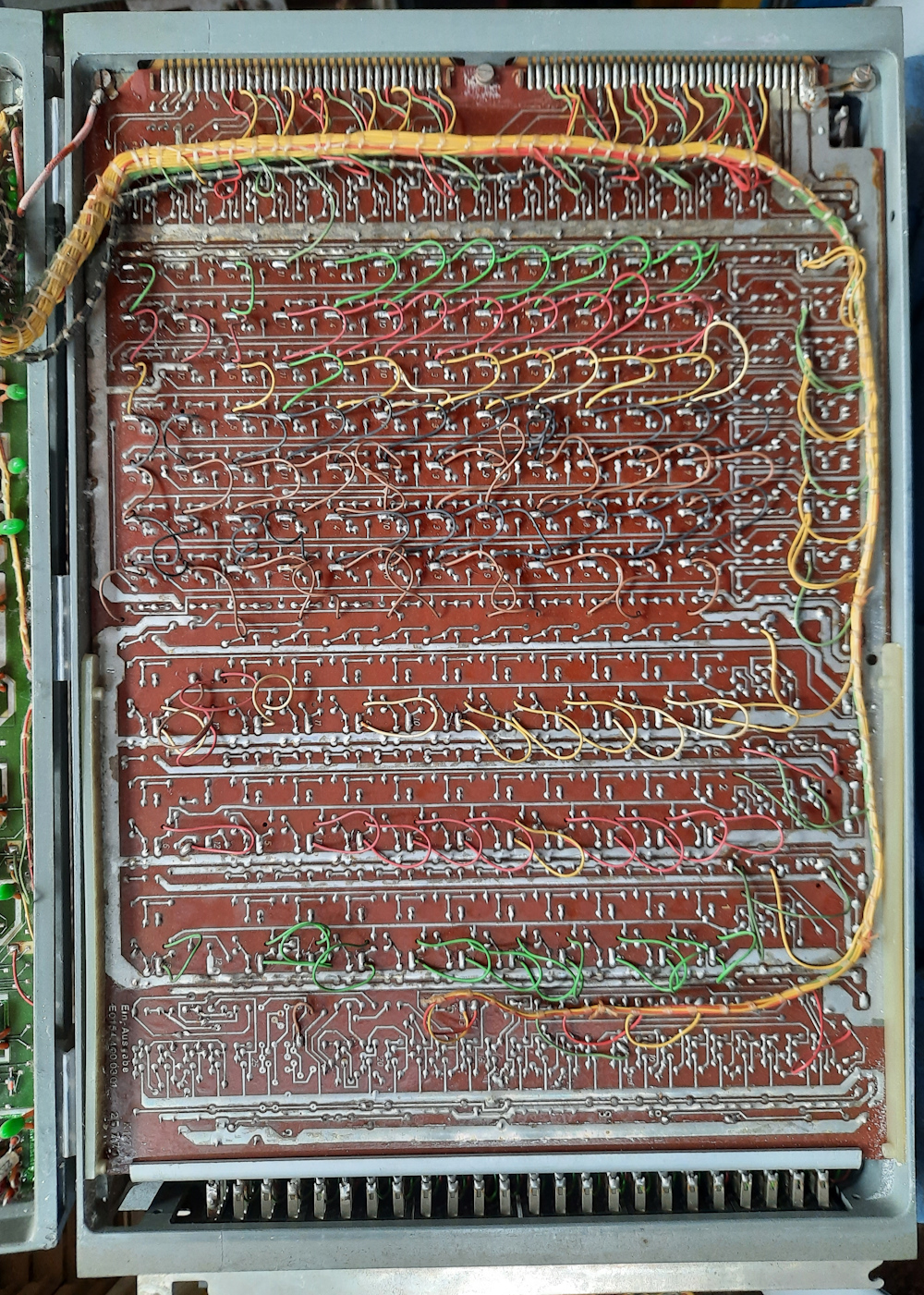

E/A Platine Lötseite
Rechner Platine Bauteile
Damals hatte man zu diesen Platinen TTL Grab gesagt.

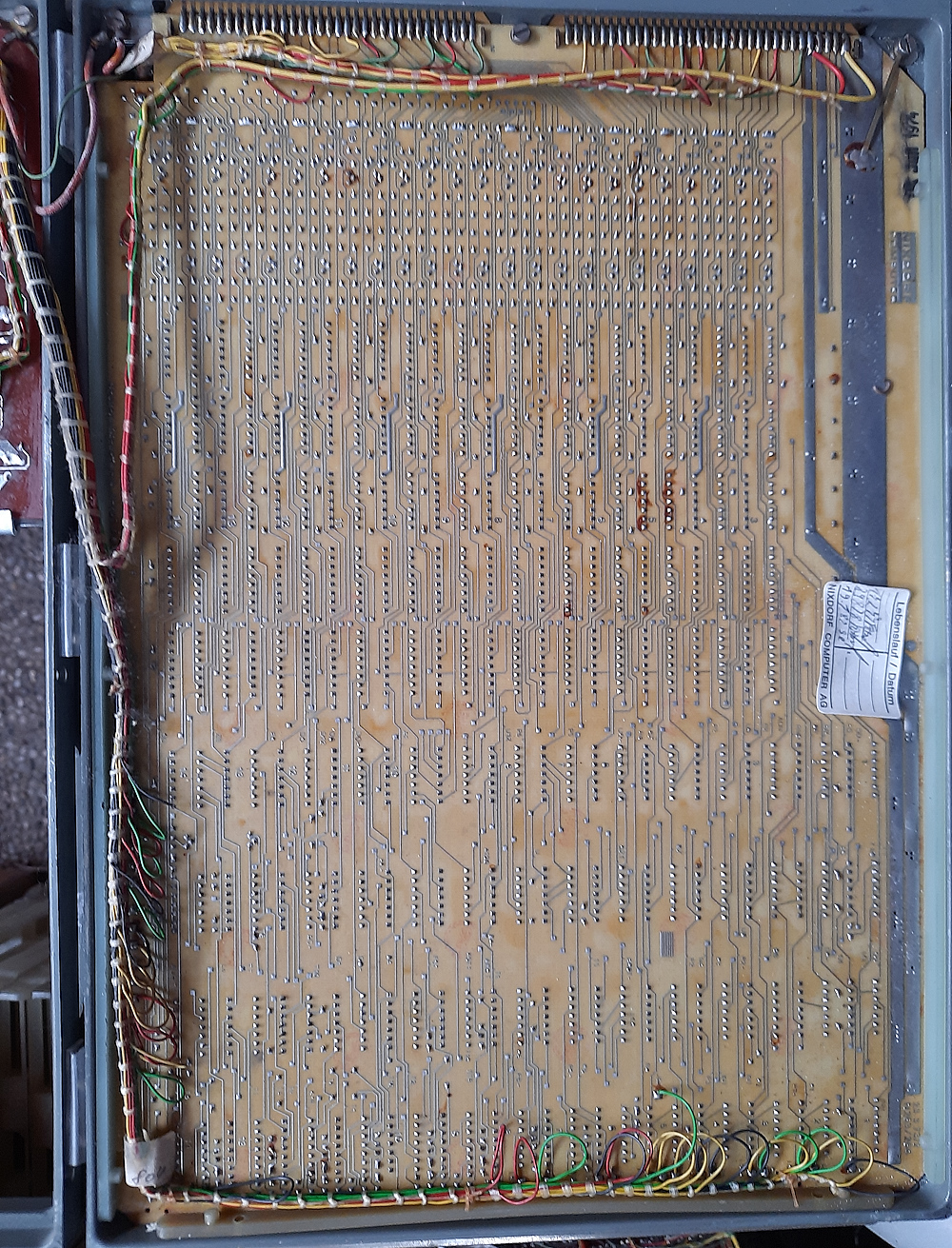

Rechner Platine Lötseite

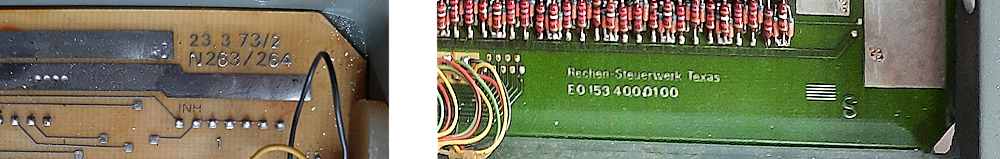

Details Aufschriften Rechnerplatine
Datum auf Print: 23.3.1973, Text auf Platine: Rechen-Steuerwerk Texas E01534000100

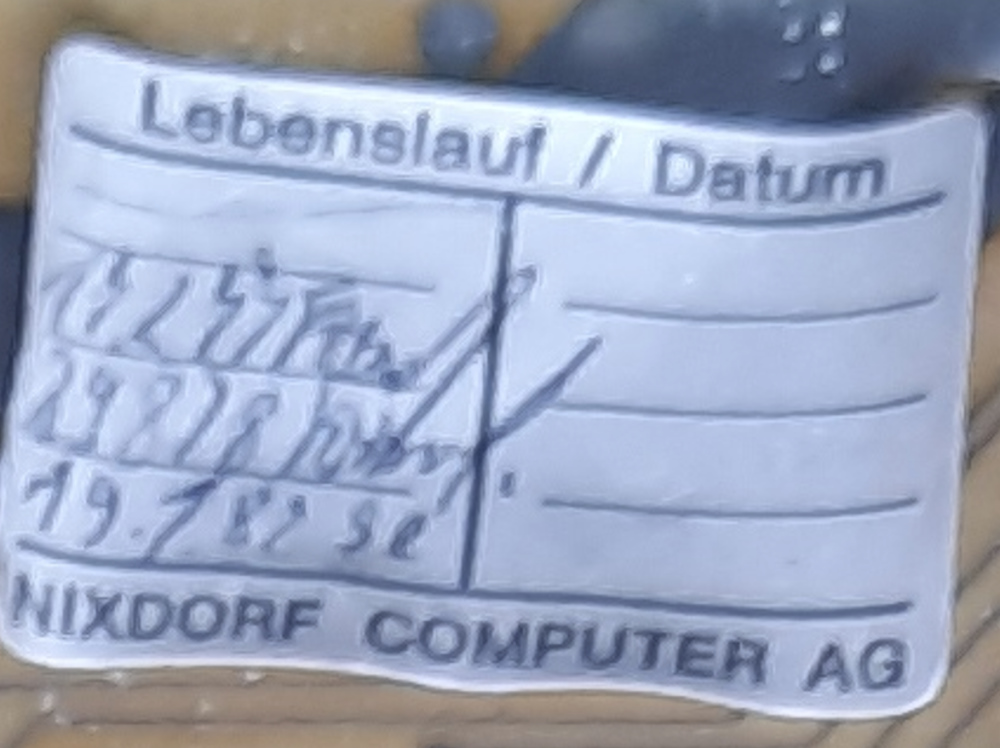

Lebenslauf
Daten: 17.2.1977, 29.8.78, 19.1.1982

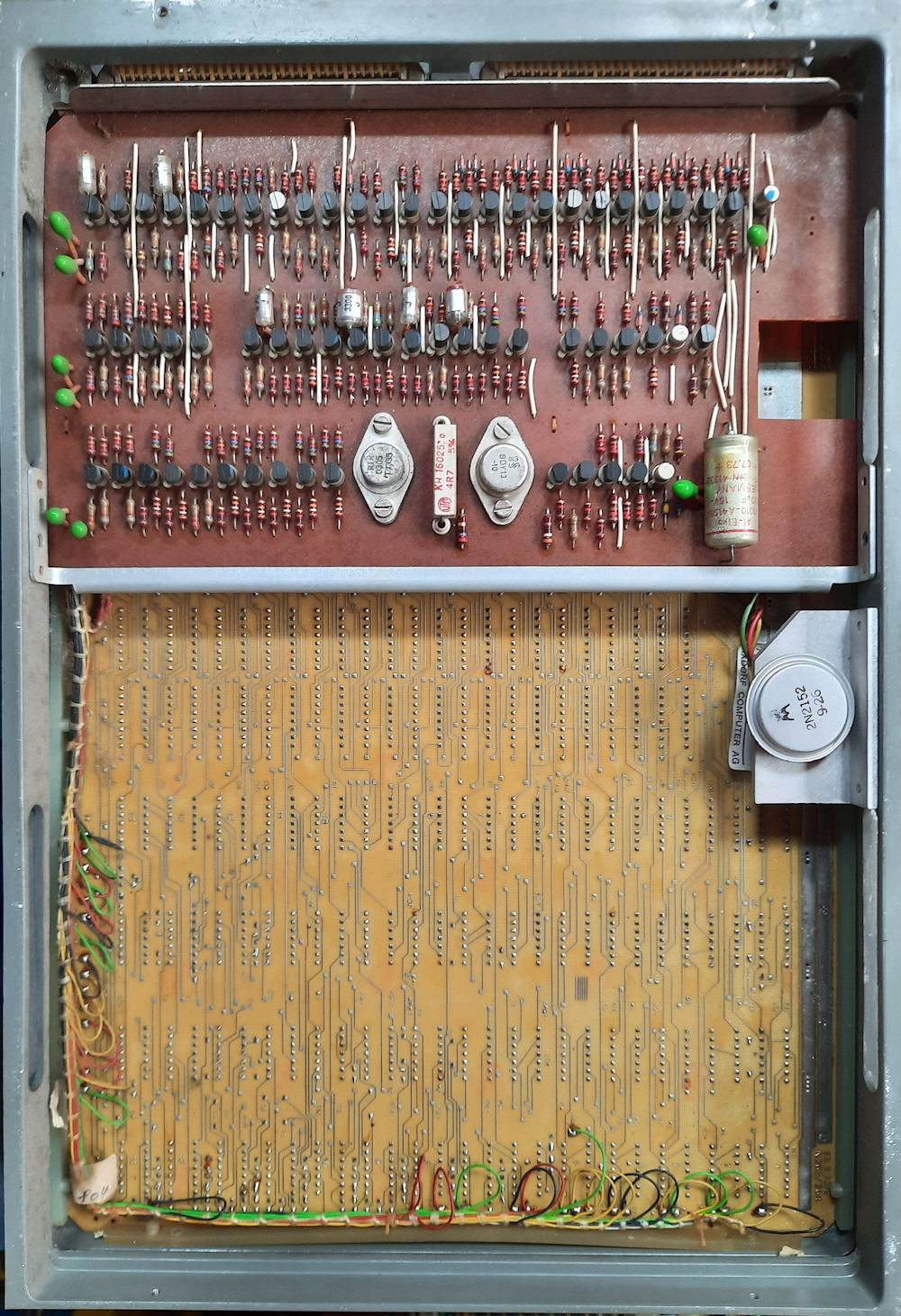

SV Platine Bauteile
Der 2N2152 Ge Leistungstransistor konnte max 30A liefern bei 170W Verlustleistung.

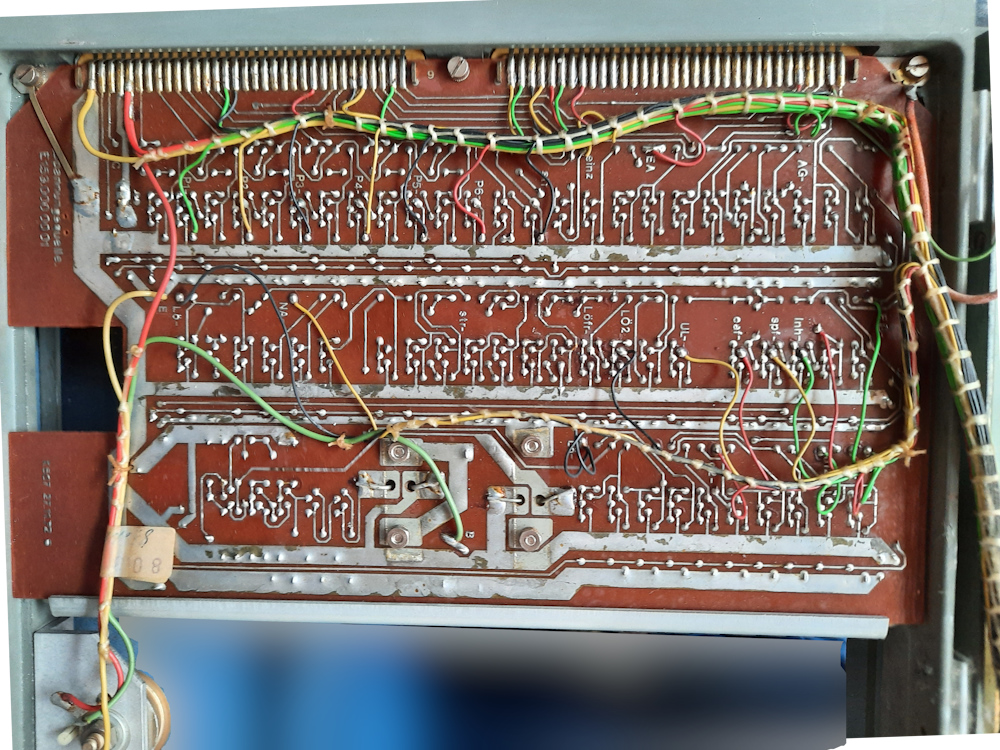

SV Platine Lötseite
Danke an Herrn Ing. N. Weinmayr für die Überlassung dieser Fotos
