LFI Modul 314
E/A für Plattenlaufwerke

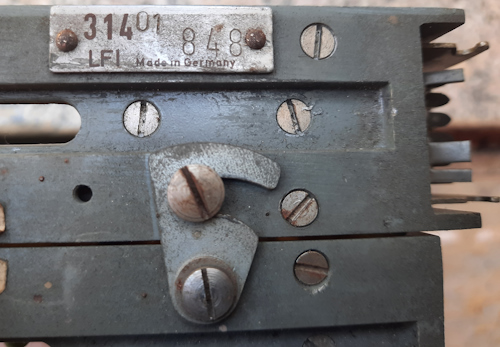

Der Lebenslauf Aufkleber diese Exemplars zeigt den 06.04.1979
Vermutlich System 880. Auf der Platine steht Magnetplatte

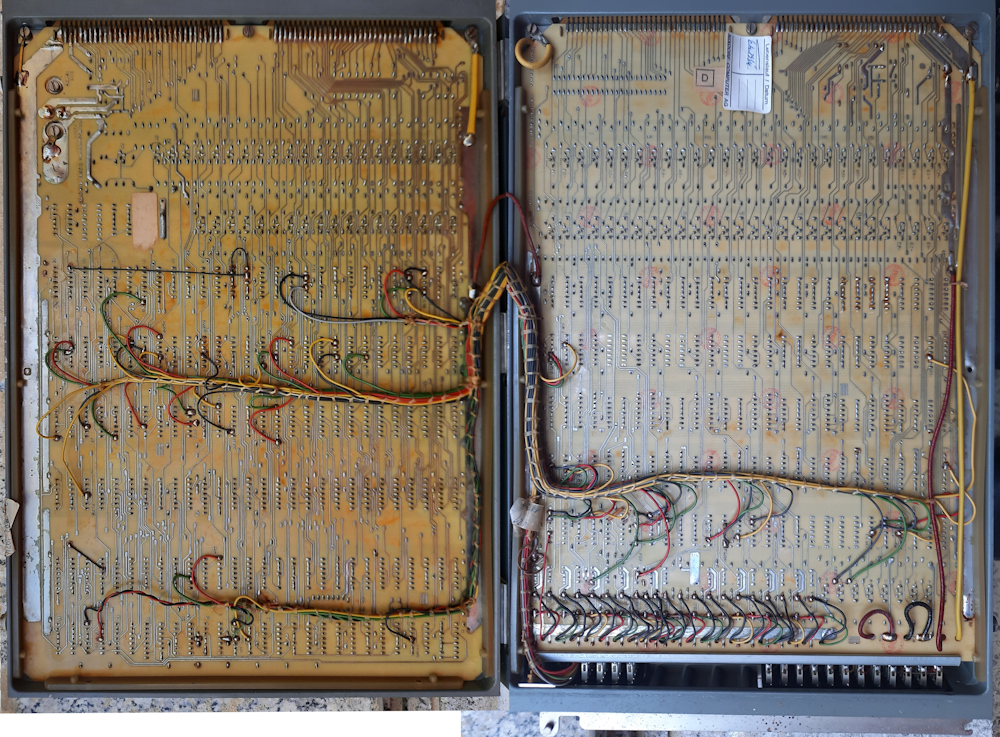

Doppel Einschub in Form eines Buches, hier sind die Lötseiten auf der Innenseite des Buches.
Links ist Platine 1 und Rechts ist die Platine 2.

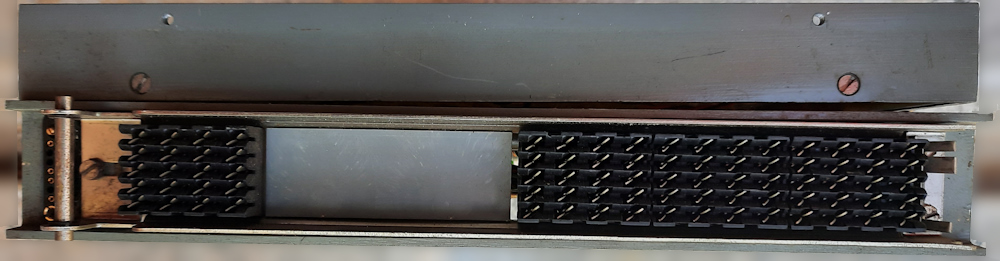

Vorderseite
An der Vorderseite ist die große Ericsson Steckbuchse zu sehen, an welcher die Plattenstation angeschlossen wurde.

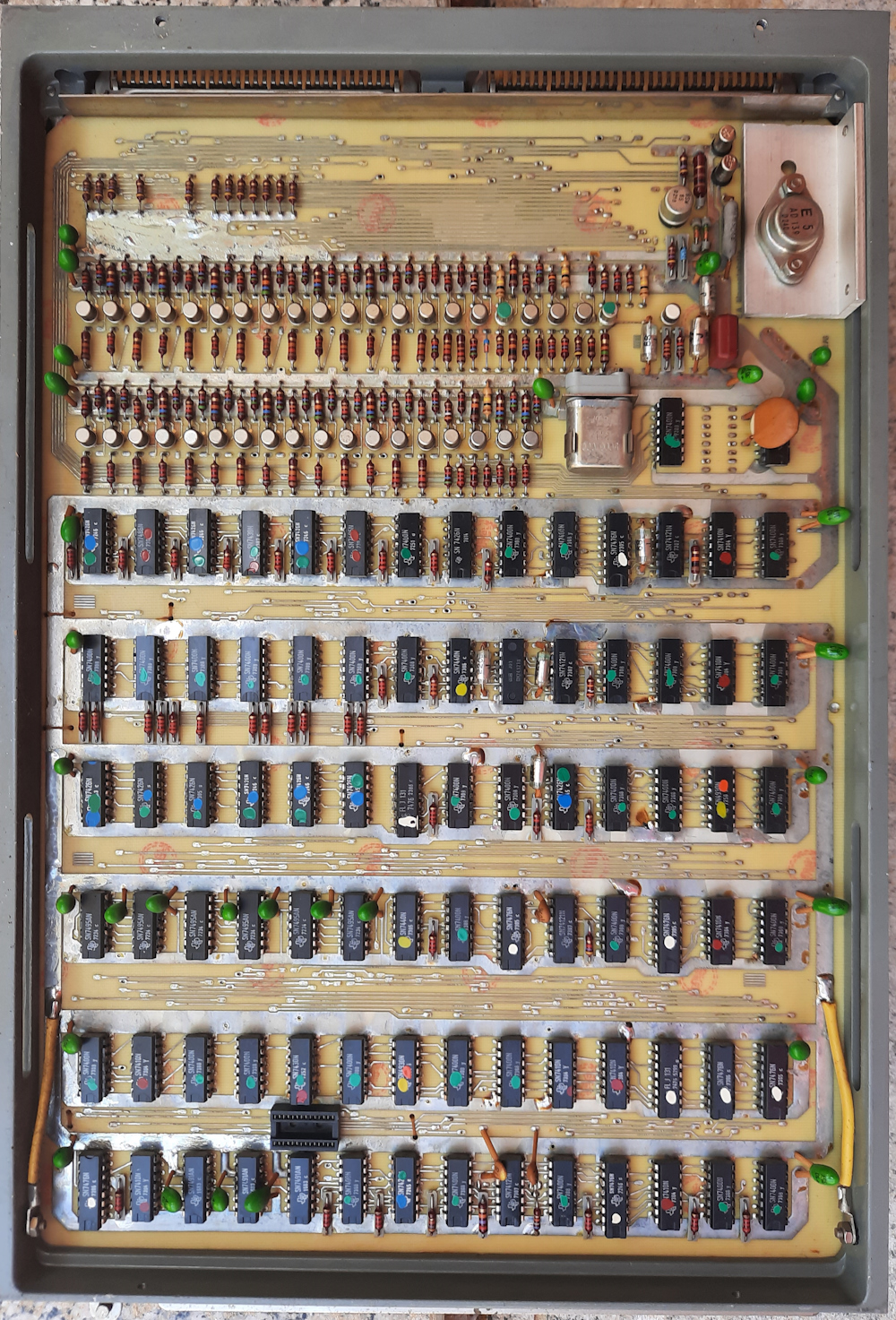

Bauteilseite Platine 1

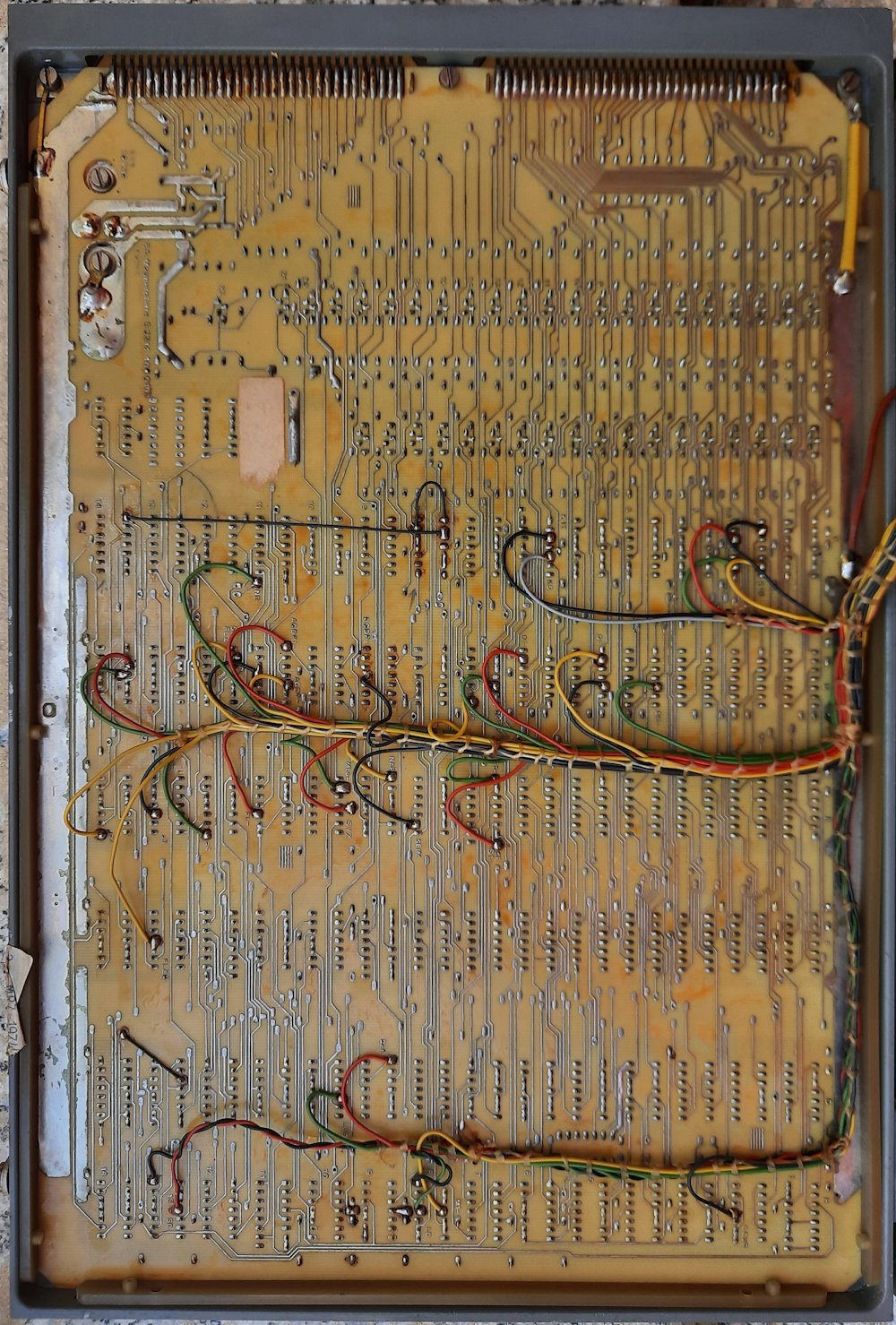

Lötseite Platine 1

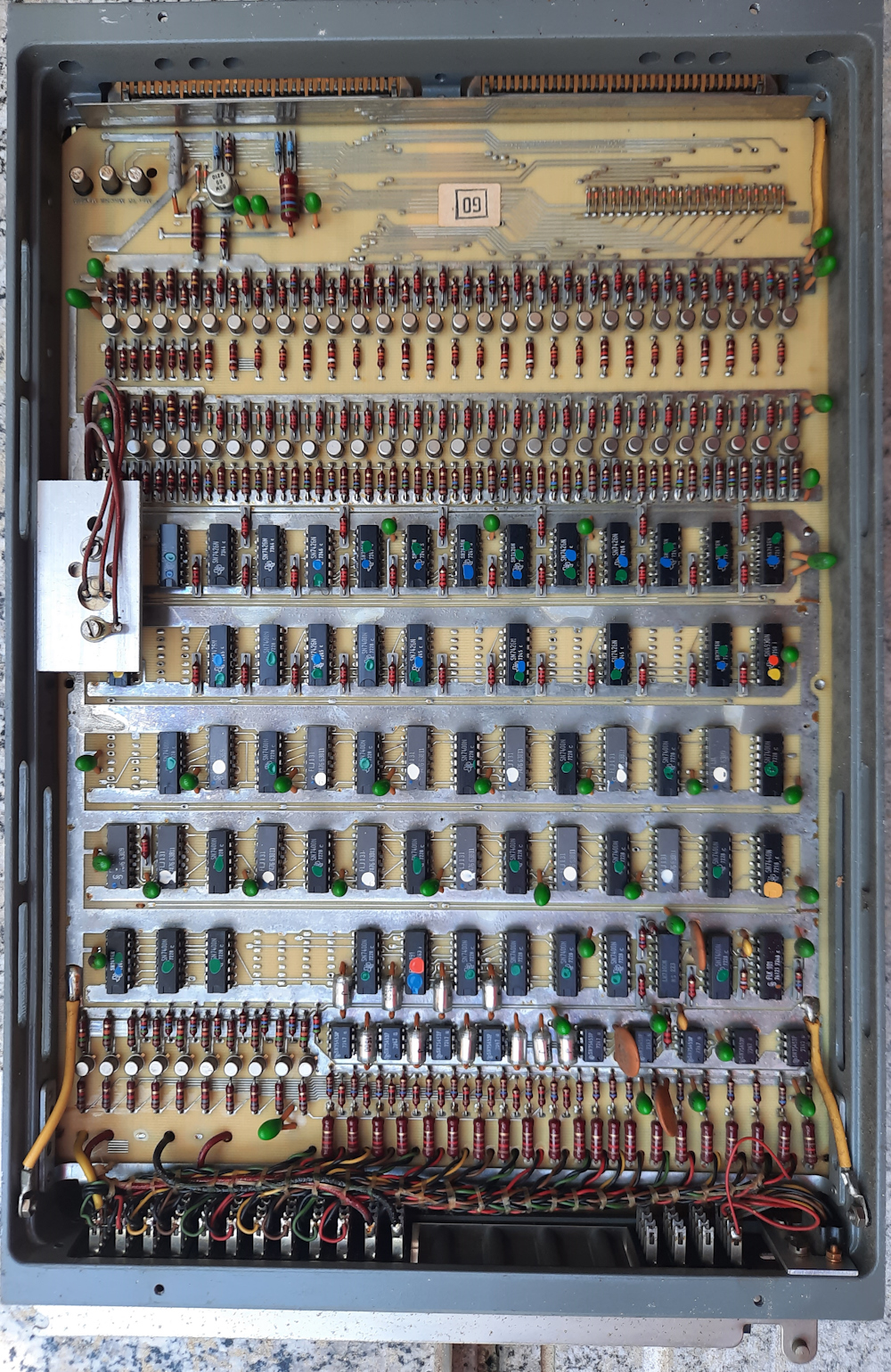

Bauteilseite Platine 2

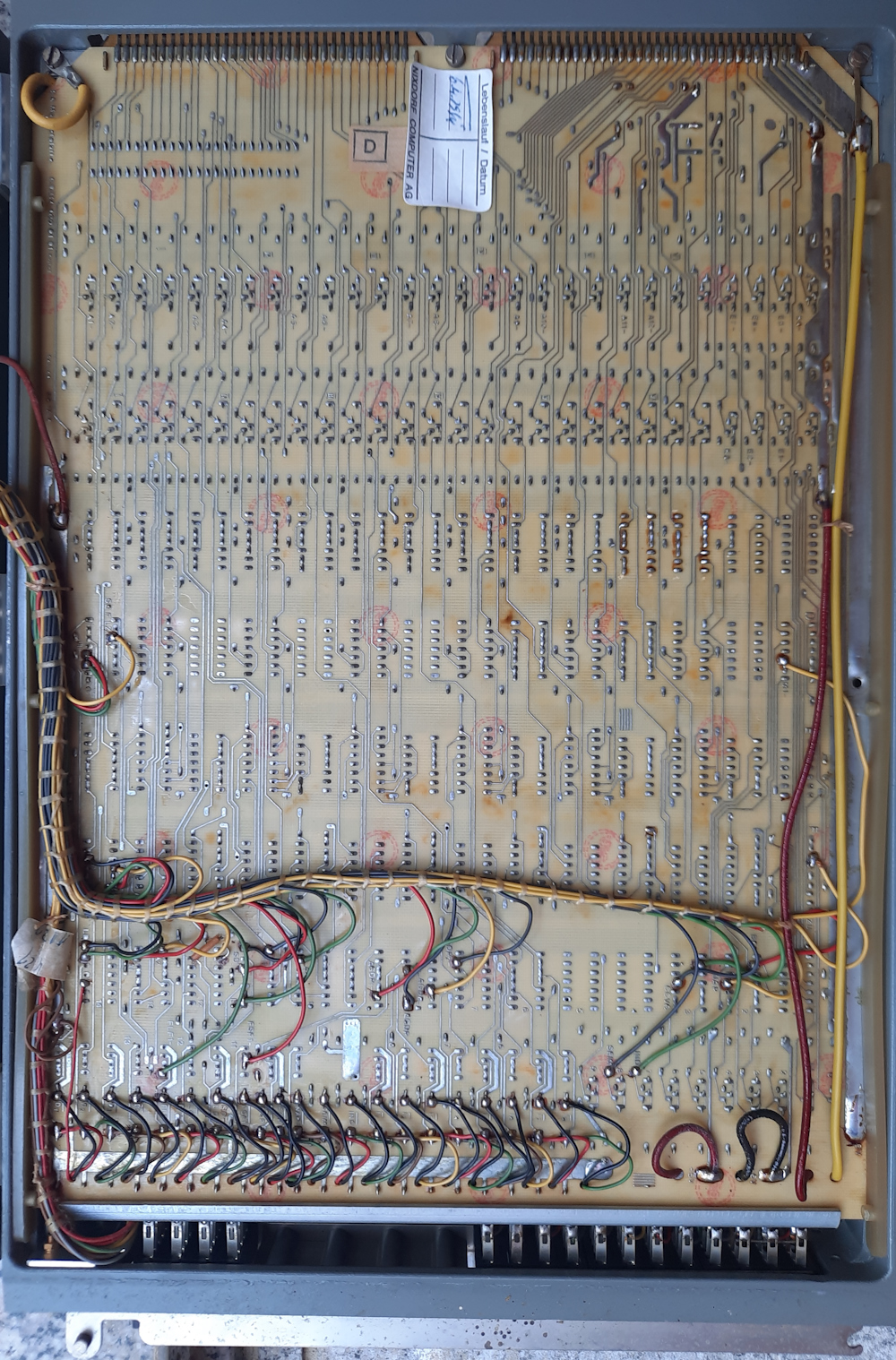

Lötseite Platine 2

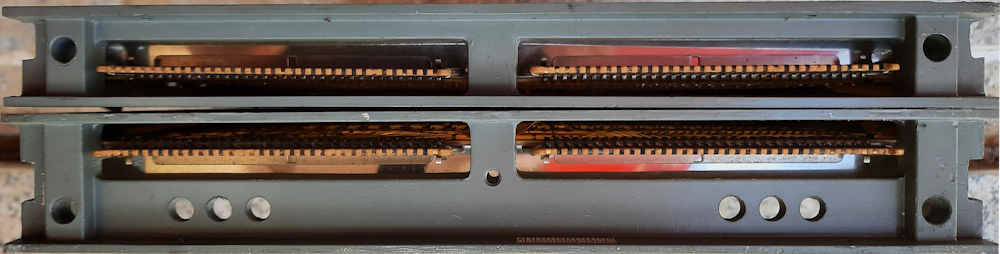

Steckerleiste Systembus
Danke an Herrn Ing. N. Weinmayr für die Überlassung dieser Fotos
