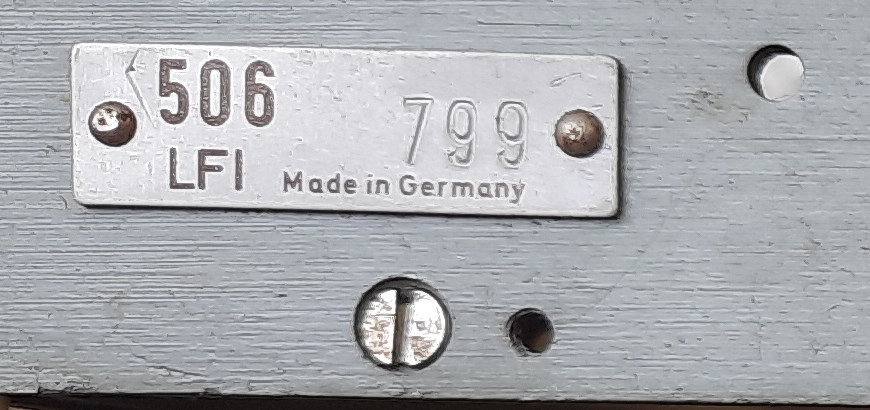

LFI Modul 506
Async Modem für Datenübertragung über Telefon Wähl Leitung für das System 820.

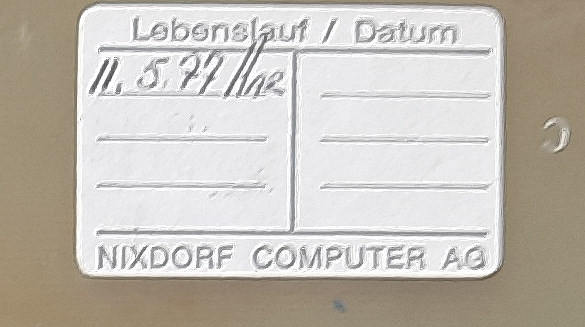

Der Lebenslauf Aufkleber diese Exemplars zeigt den 11.5.1977
Per Wählscheiben Telefon wurde von einer Filiale eine Verbindung zur DÜST im Rechenzentrum der Bank initiiert. Wenn der Ton des Modems aus der Zentrale zu hören war, musste am Telefon die spezielle Datentaste gedrückt werden, damit das Modem sich in die Leitung geschaltet hat. Am Ende der Übertragung wurde die Verbindung automatisch beendet. Die Übertragung erfolgte mit 300 baud? kann mich aber leider nicht mehr genau daran erinnern. Das Modem war bei den 820/840 Bankterminals in Österreich im Einsatz.

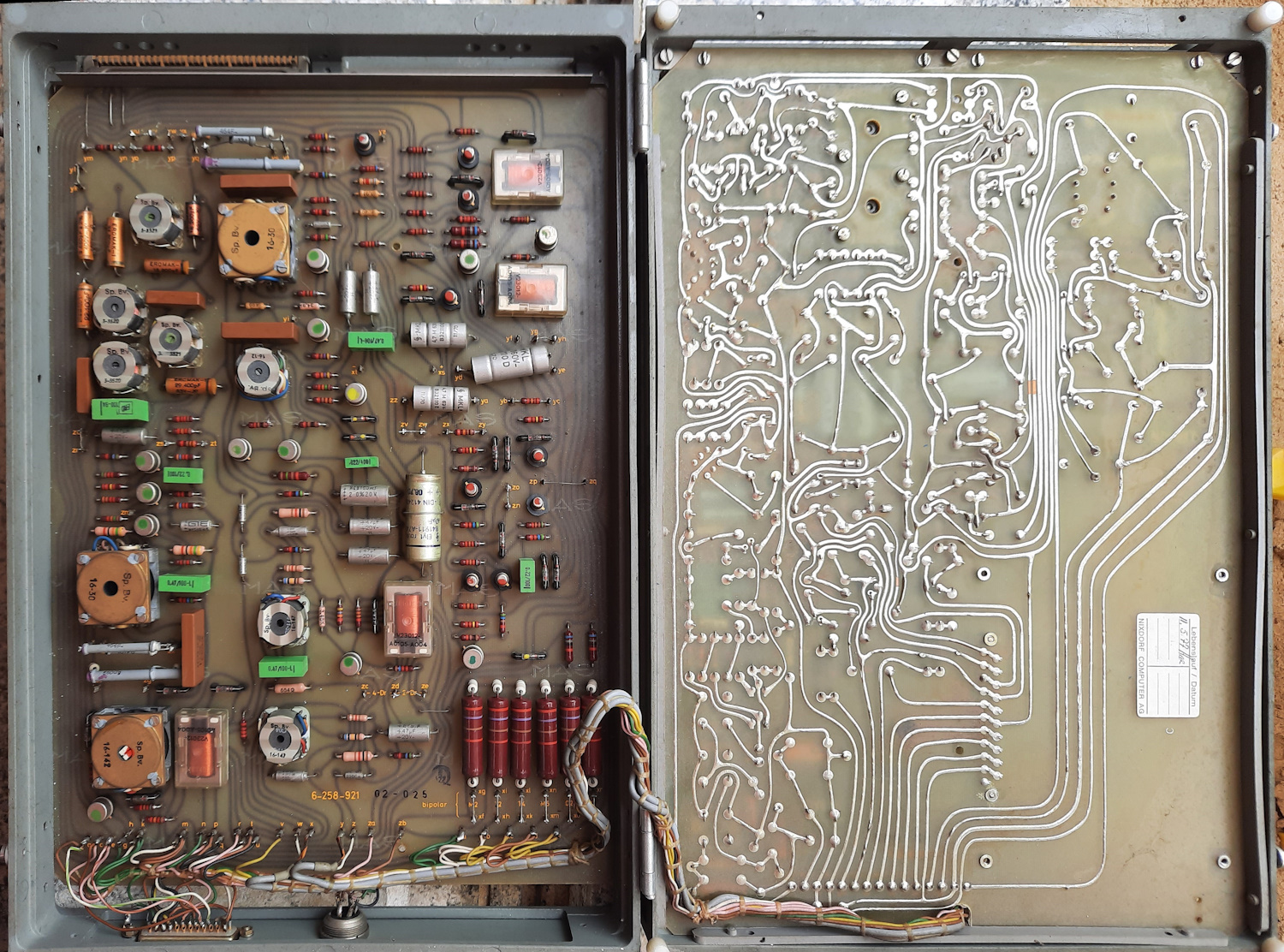

Doppel Einschub in Form eines Buches

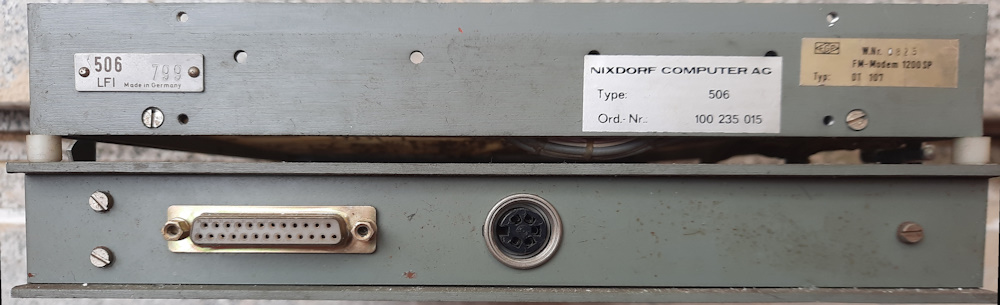

Vorderseite
Am Aufkleber Rechts ist ein Logo mit Raute und FGP, W.NR 0825 zu sehen. Darunter FM-Modem 1200 SP, Typ: DT 107 Das Modem dürfte von Nixdorf zugekauft sein. Auch die Führung der Leiterbahnen auf den Platinen, einspricht nicht dem Nixdorf Stil dieser Zeit.

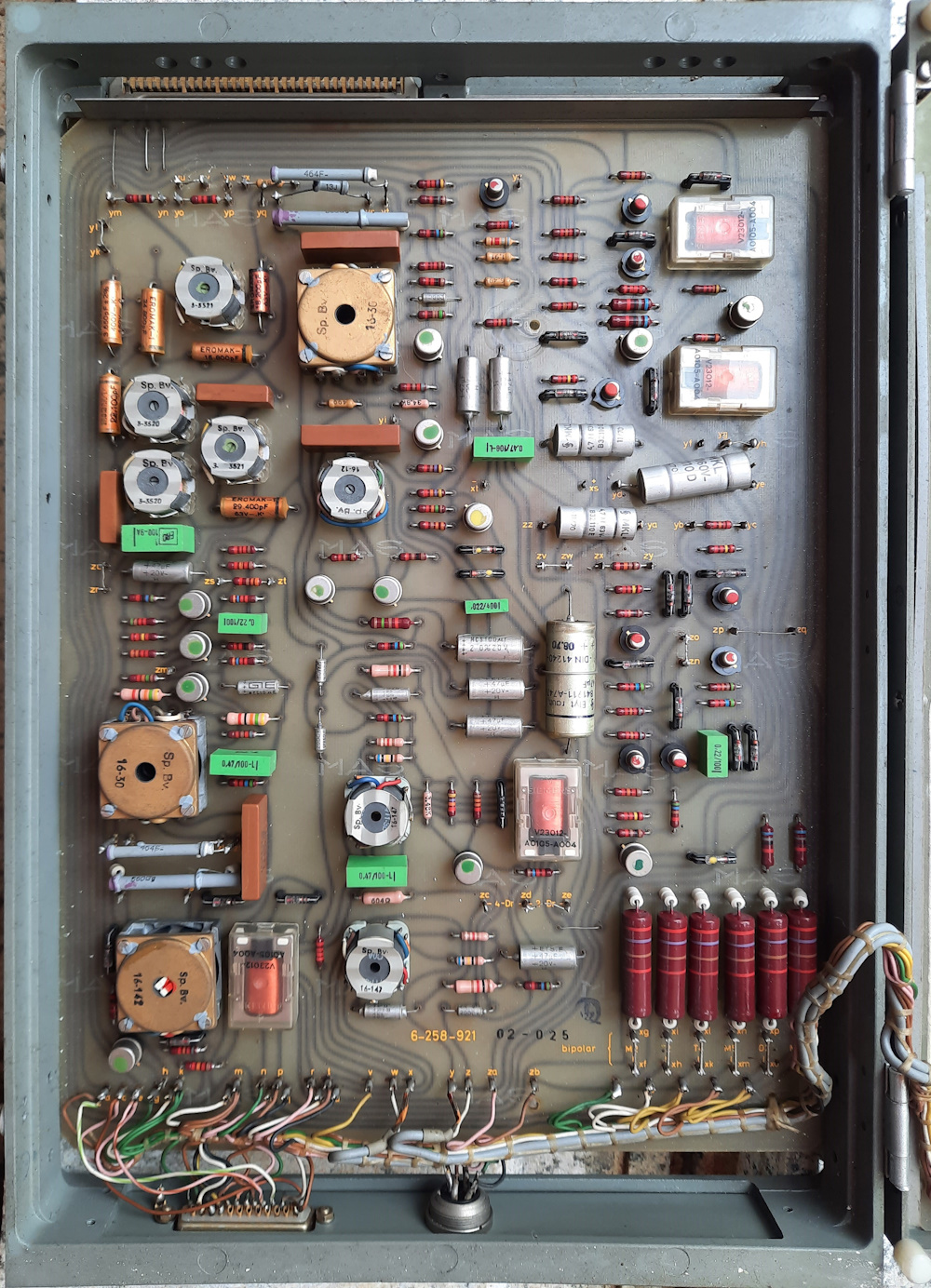

Bauteilseite Hauptplatine

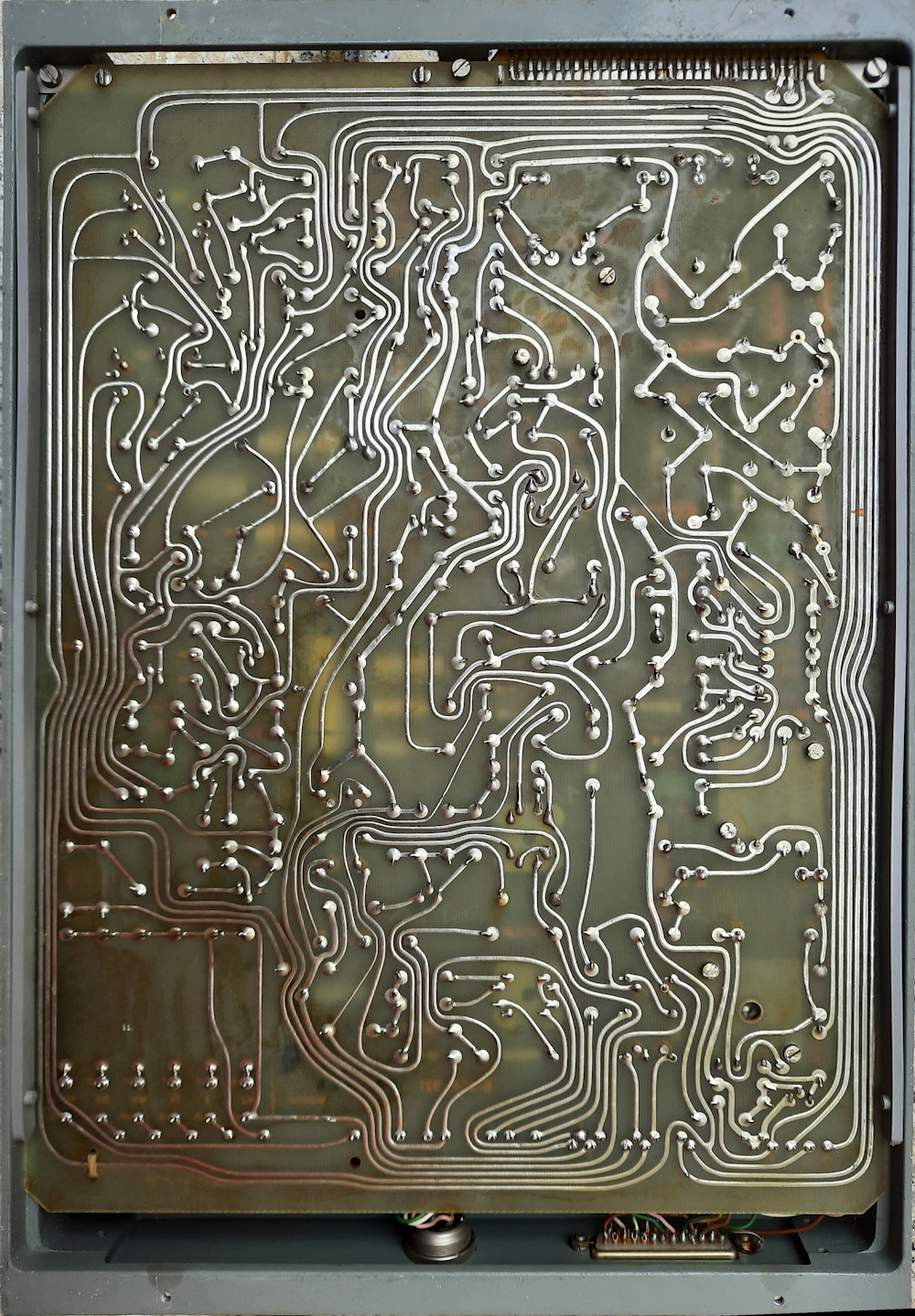

Lötseite Hauptplatine

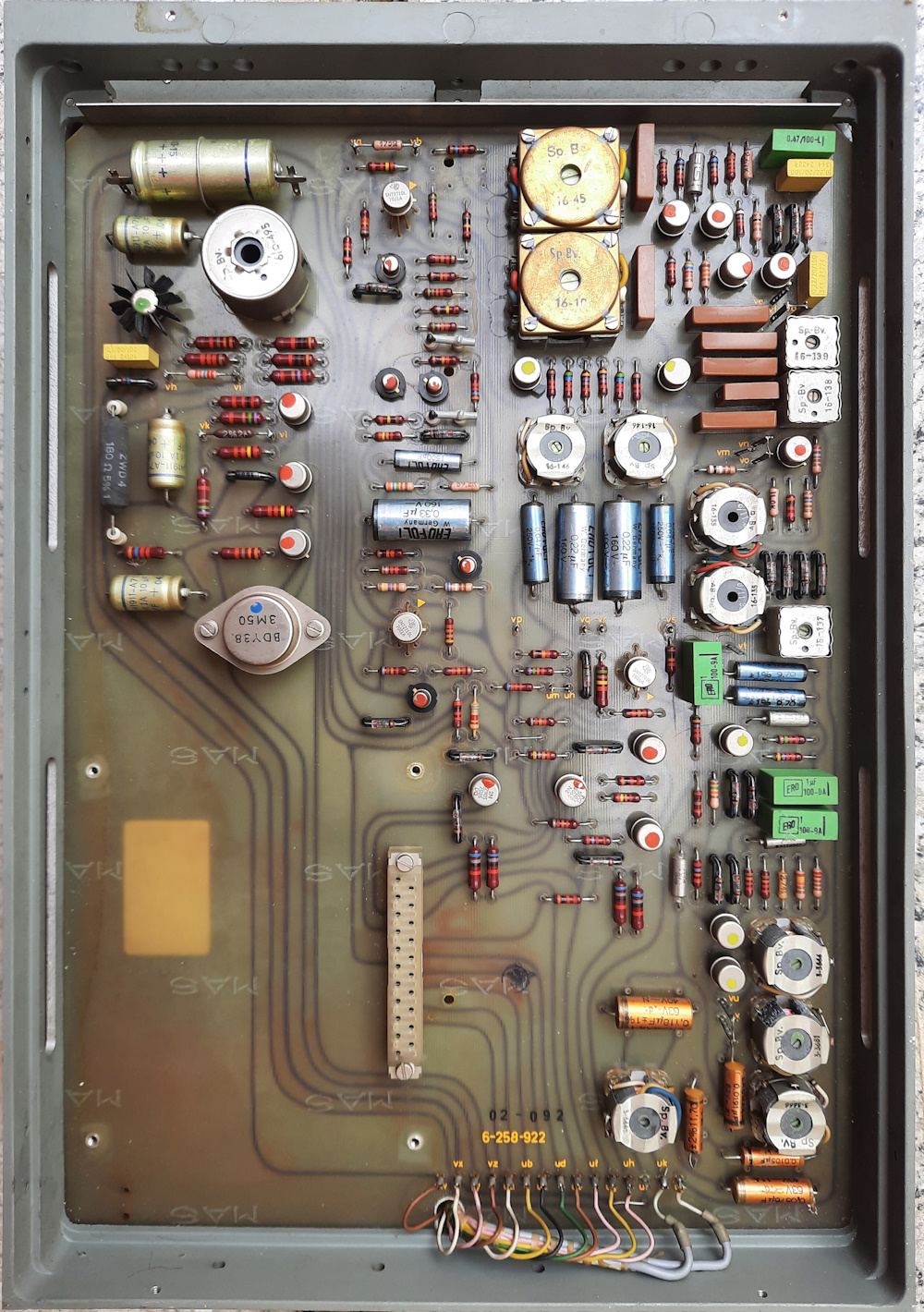

Bauteilseite Zusatzplatine

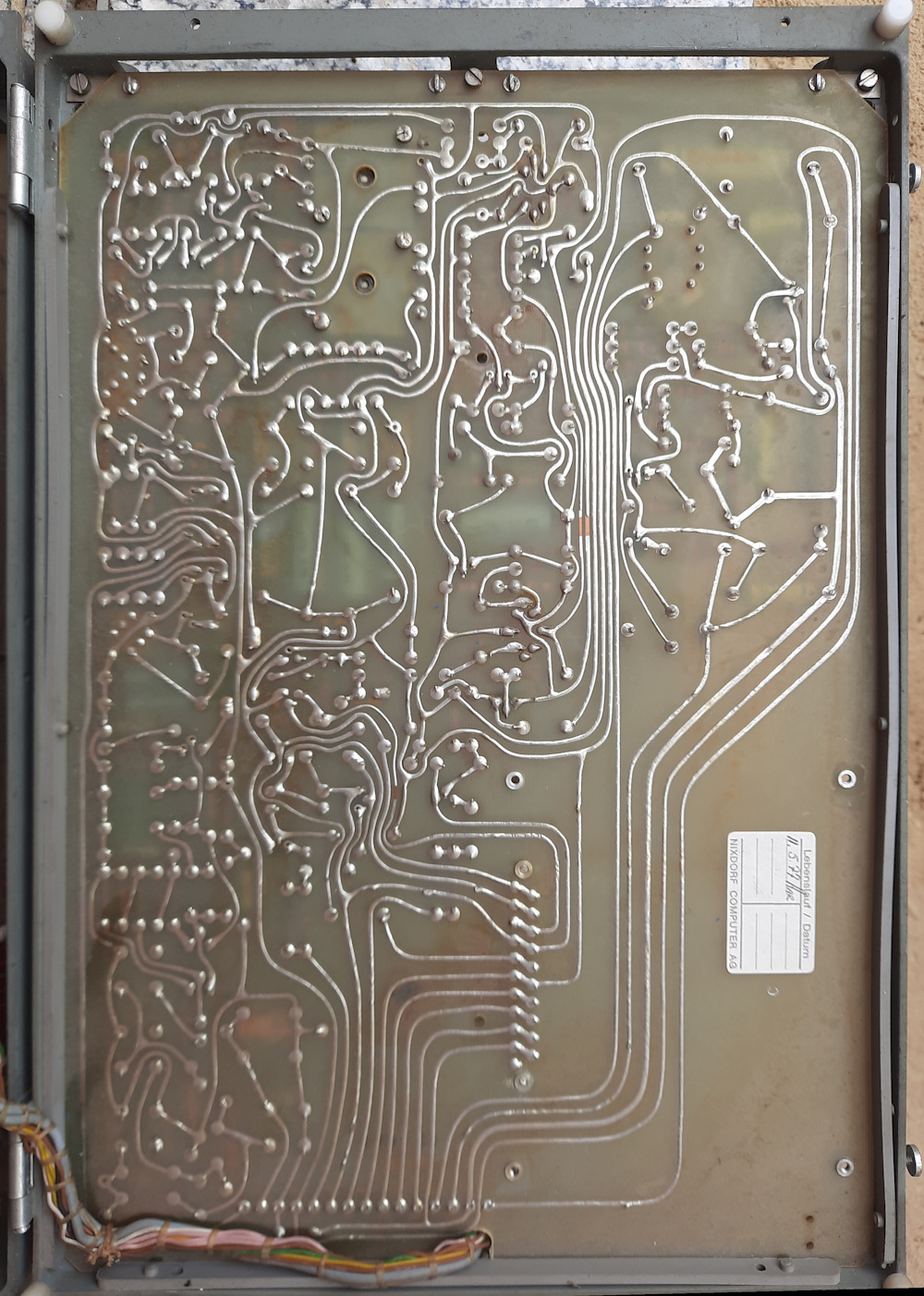

Lötseite Zusatzplatine

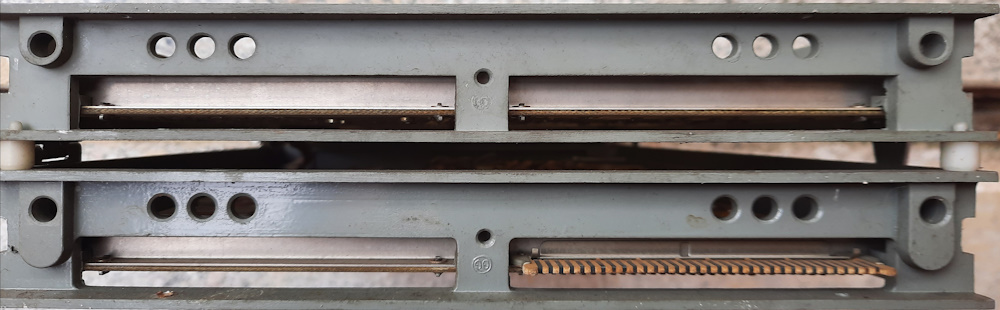

Steckerleiste Systembus
Danke an Herrn Ing. N. Weinmayr für die Überlassung dieser Fotos
--Zur Verbesserung dieser Seite sind Infos, Fotos etc. sehr willkommen--
