Heathkit OS-2

Einfaches 1 Kanal Service Oszilloskop von 1970
7 cm Bildröhre
Röhrenbestückung: ECF80 12AU7 12AU7 12AU7 12AU7 12AX7 EZ80 3RP1
Blechgehäuse Abmessung 12,7 x 18,5 x 30,5 cm Funktioniert im Prinzip, aber es ist Überholung und Abgleich notwendig.
Das Gerät habe ich Dokumentiert und wegen Zeitmangels weiter verschenkt.

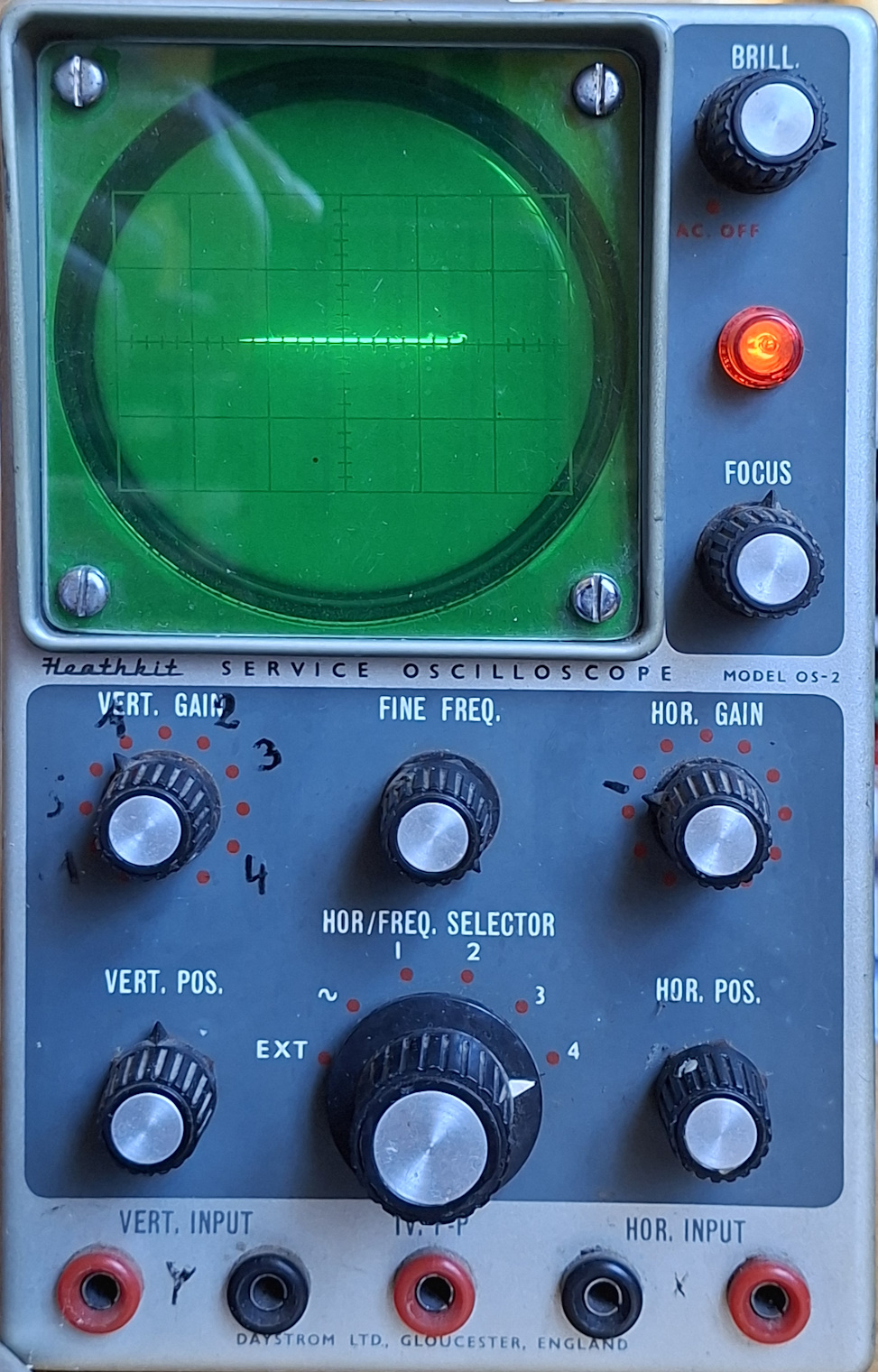

Frontplatte:

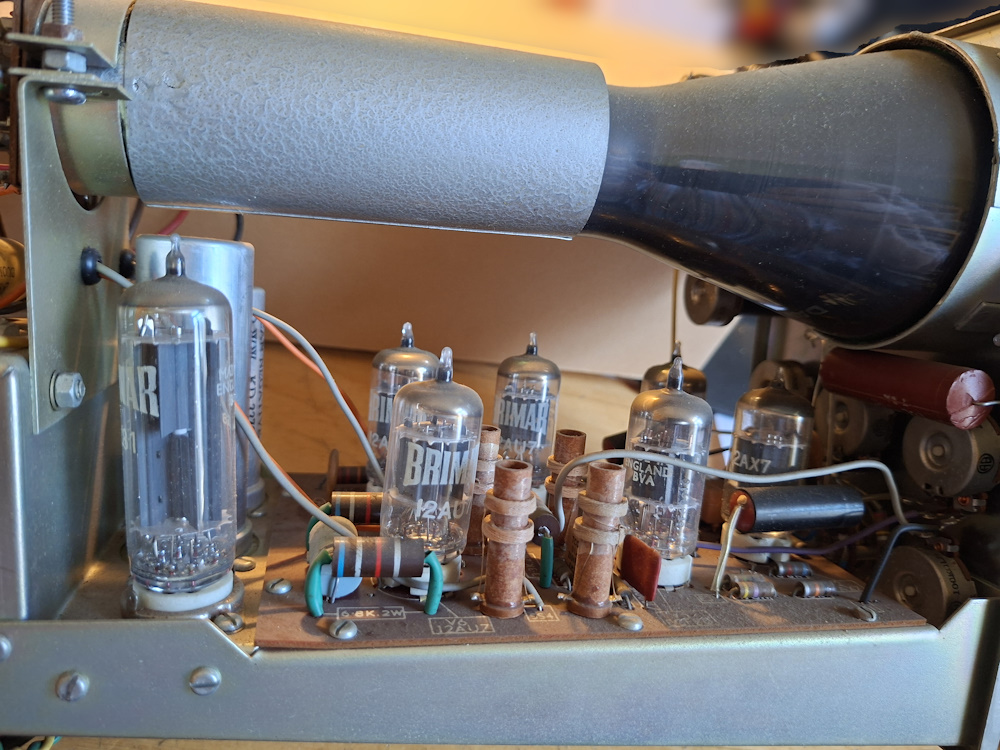

Seite Links

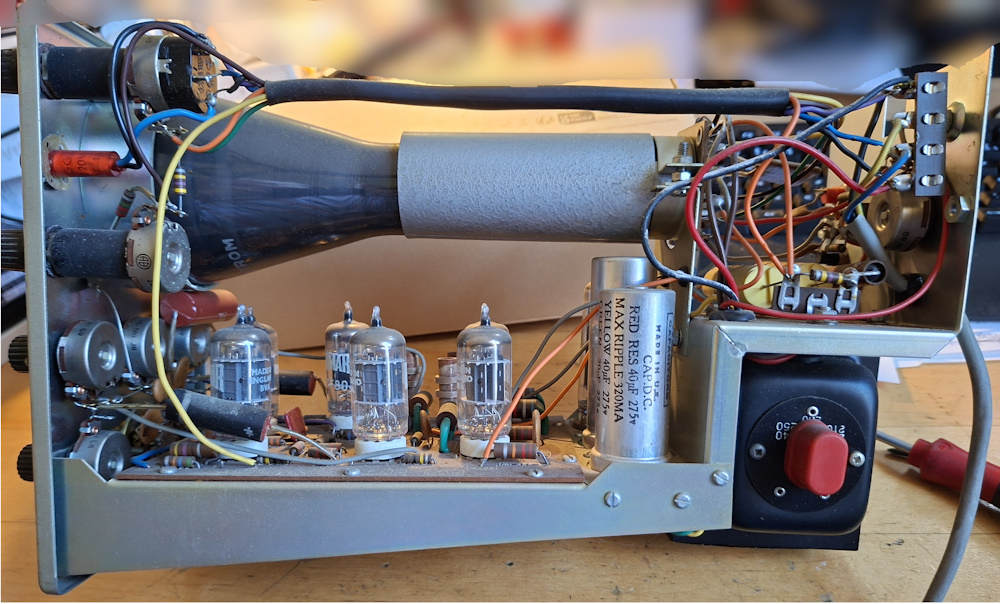

Seite Rechts

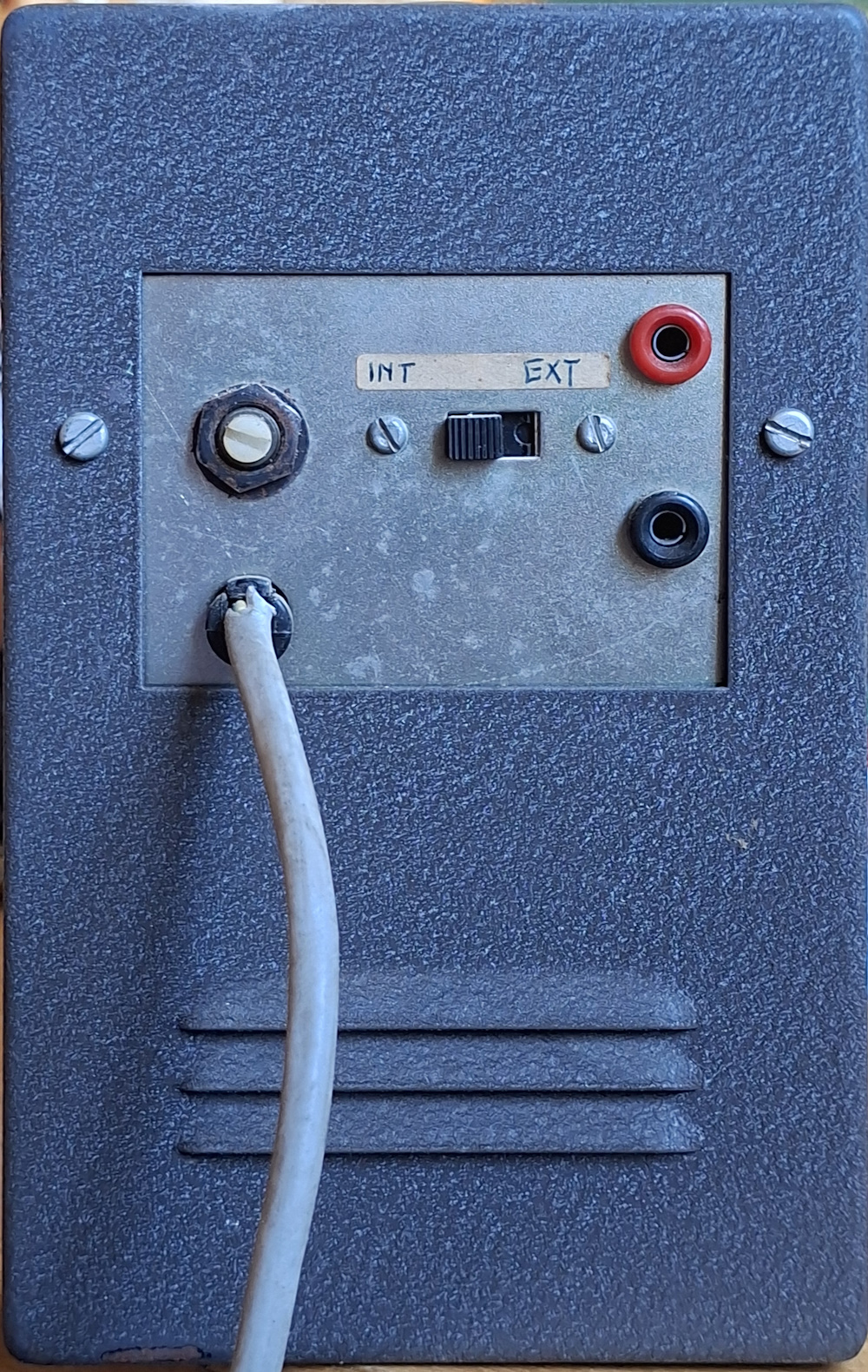

Rückseite

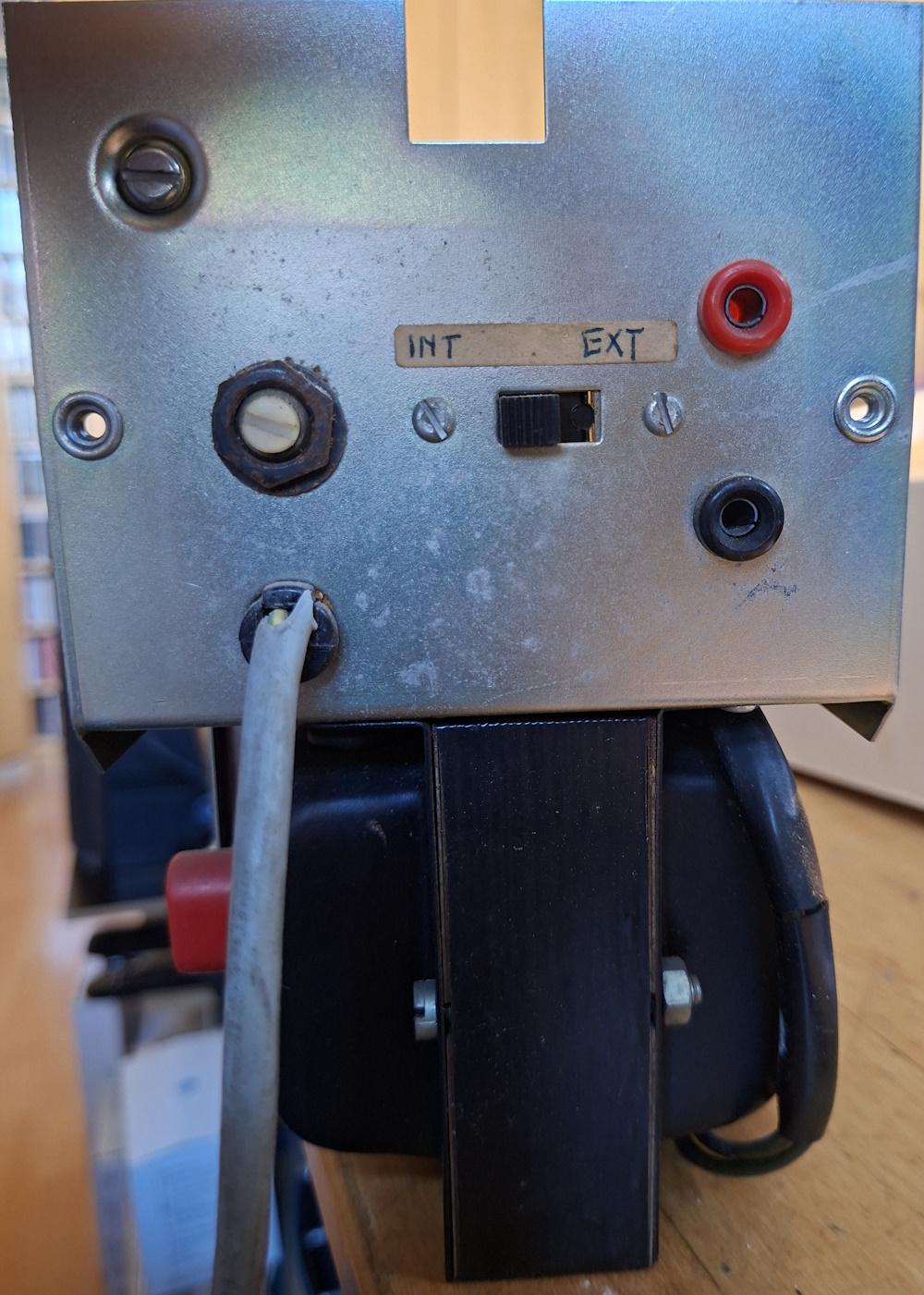

Rückseite offen

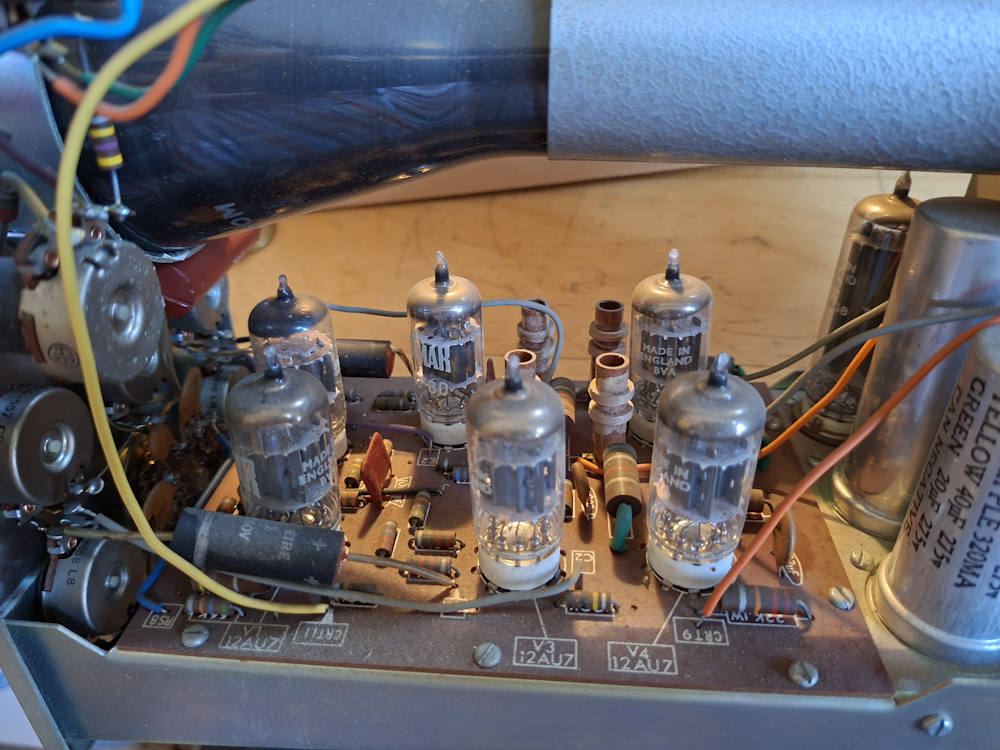

Detail Print Bauteilseite

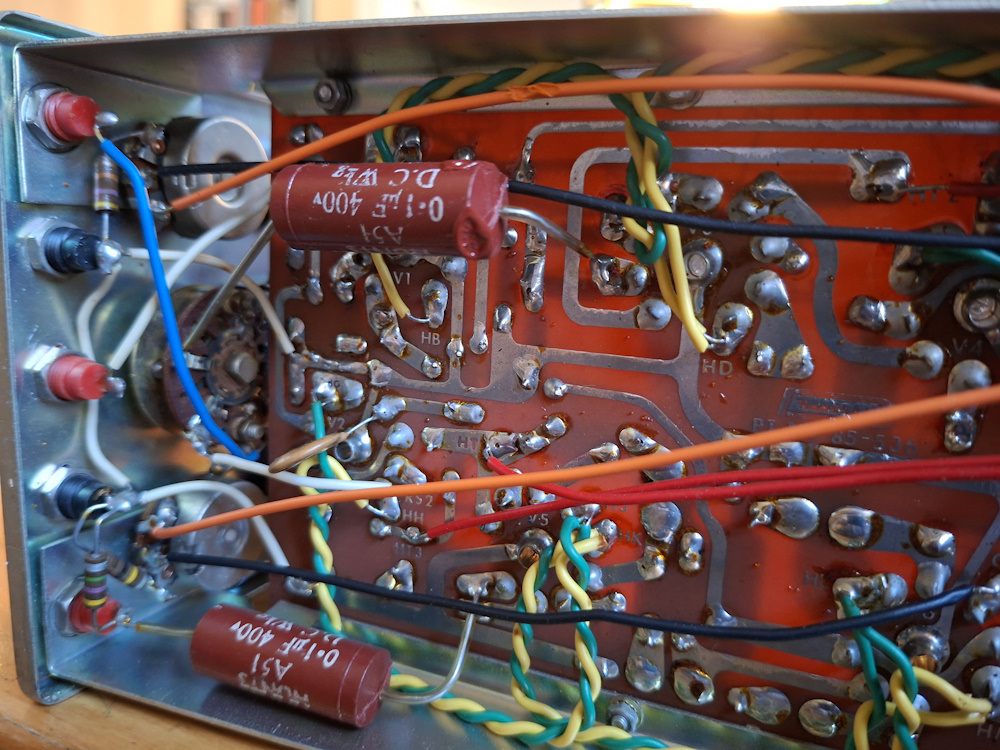

Detail Print Lötseite

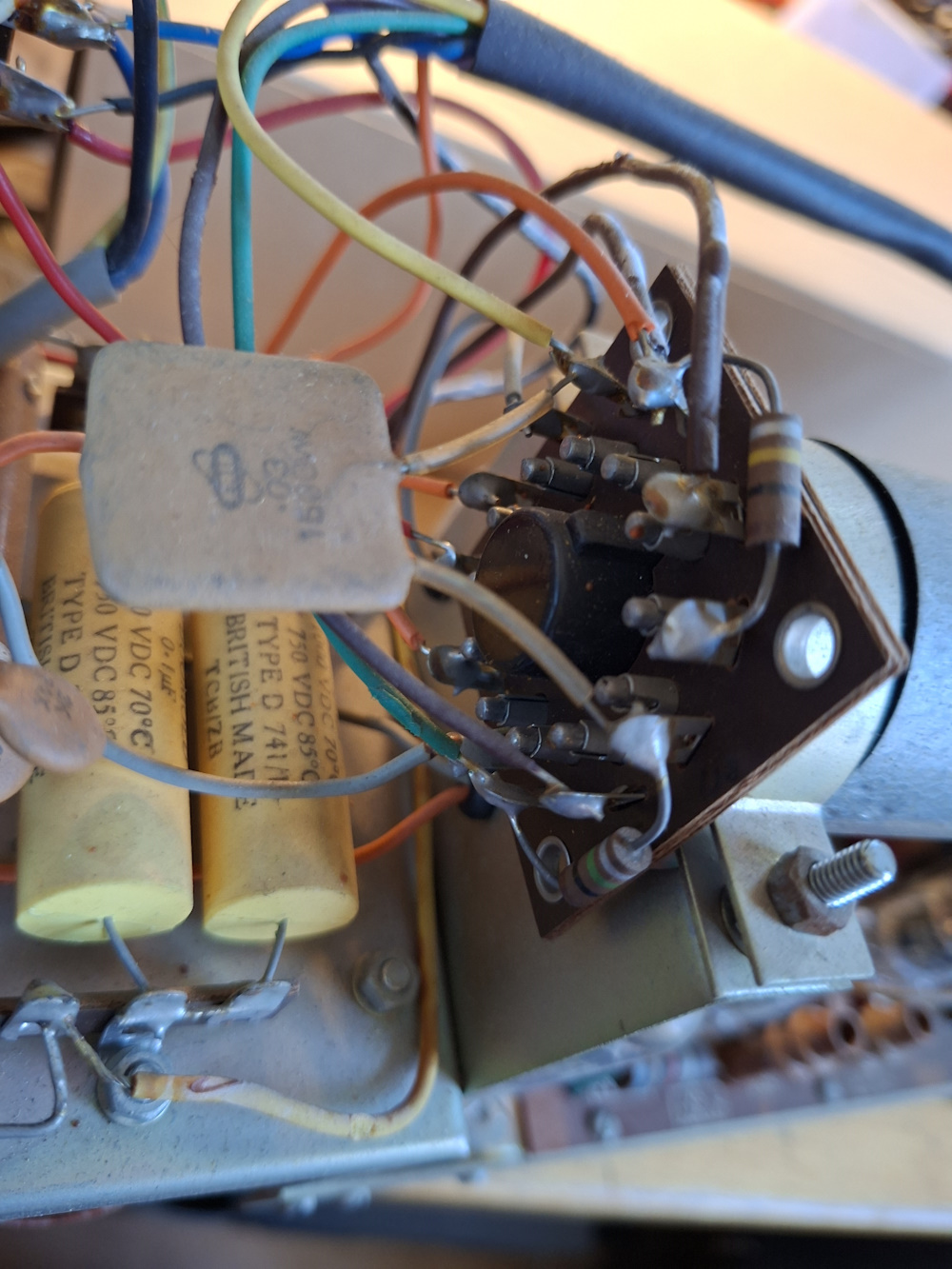

Detail Bildröhren Sockel

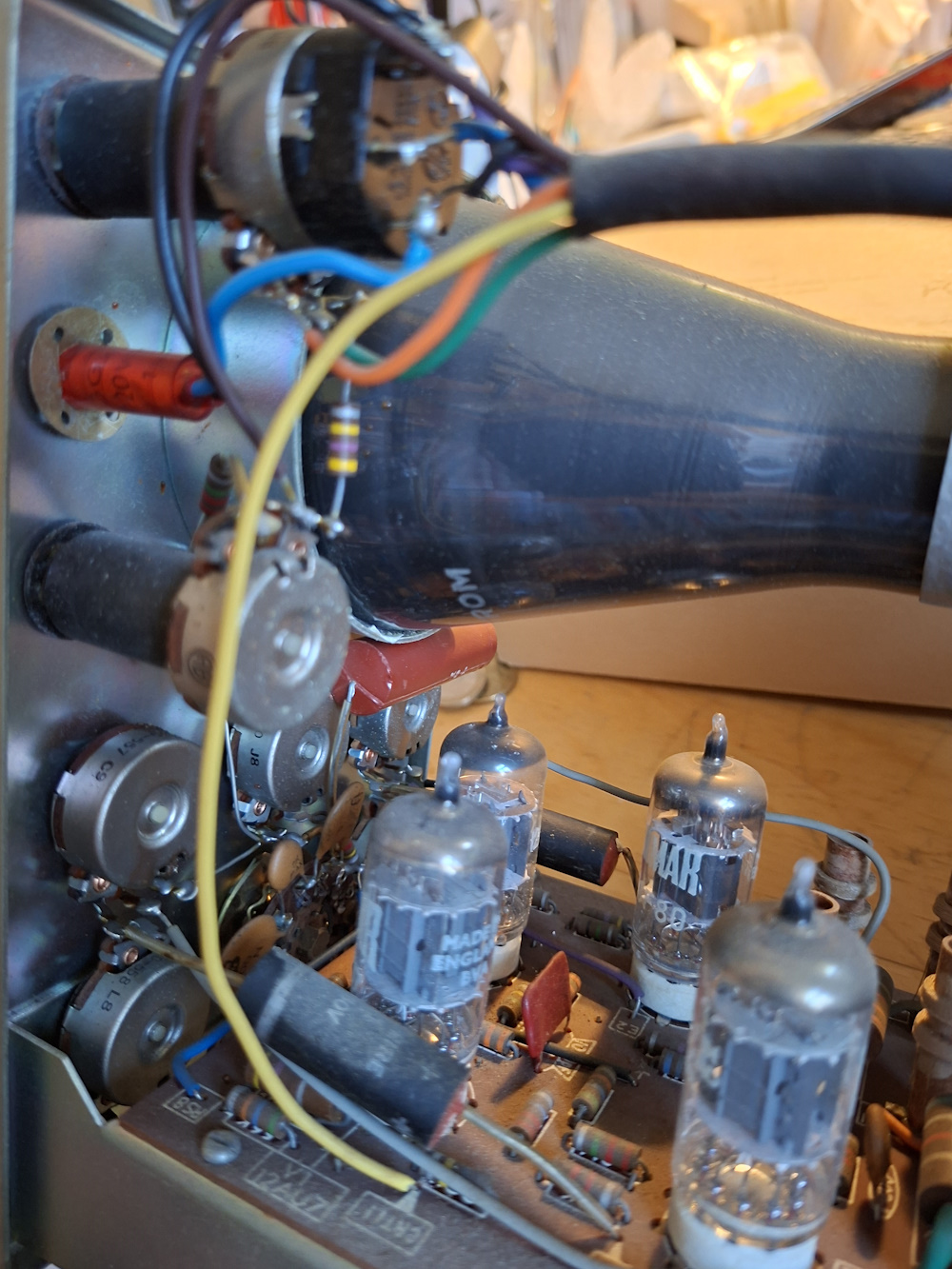

Detail Verdrahtung vorne 1

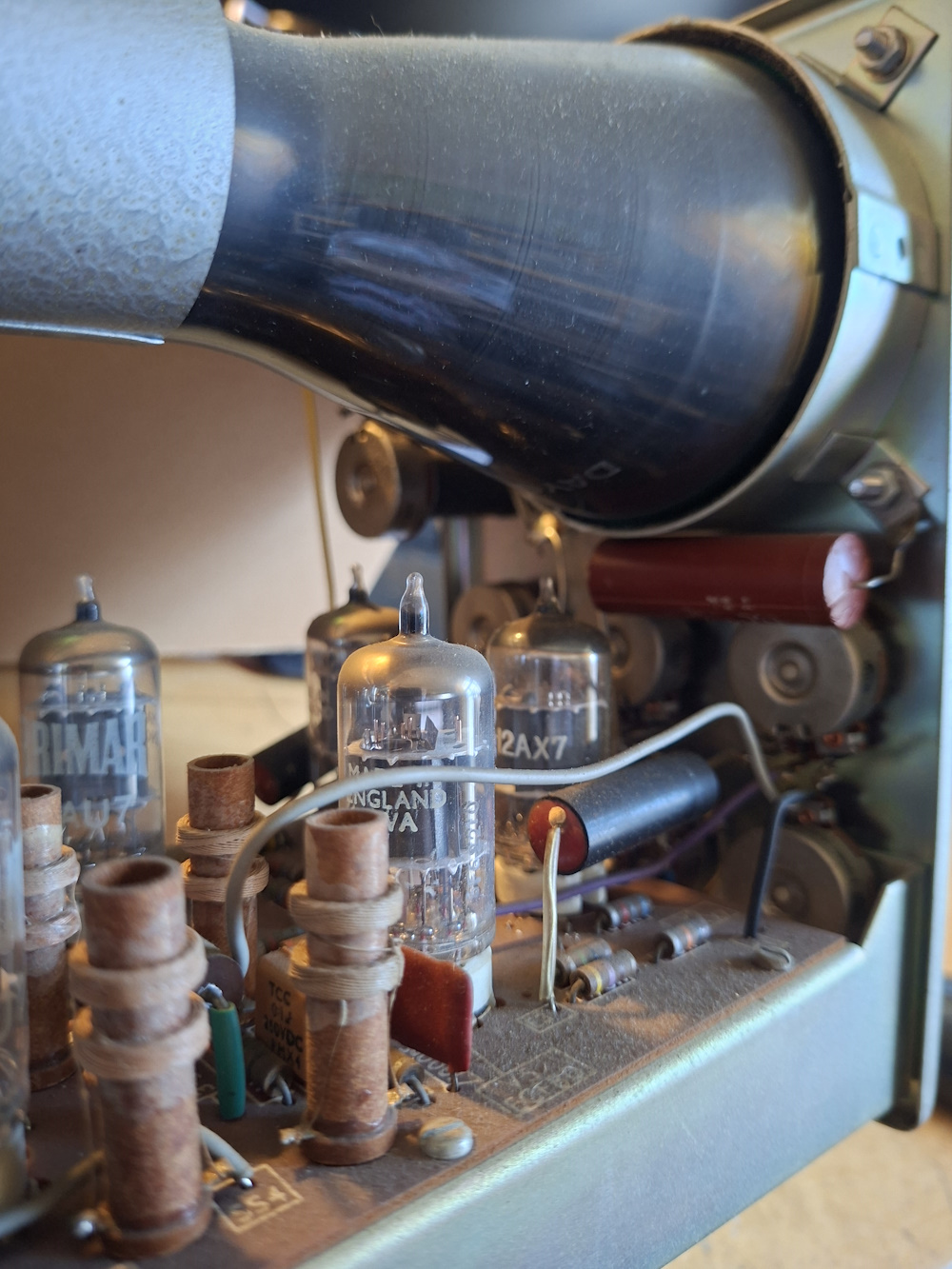

Detail Verdrahtung vorne 2

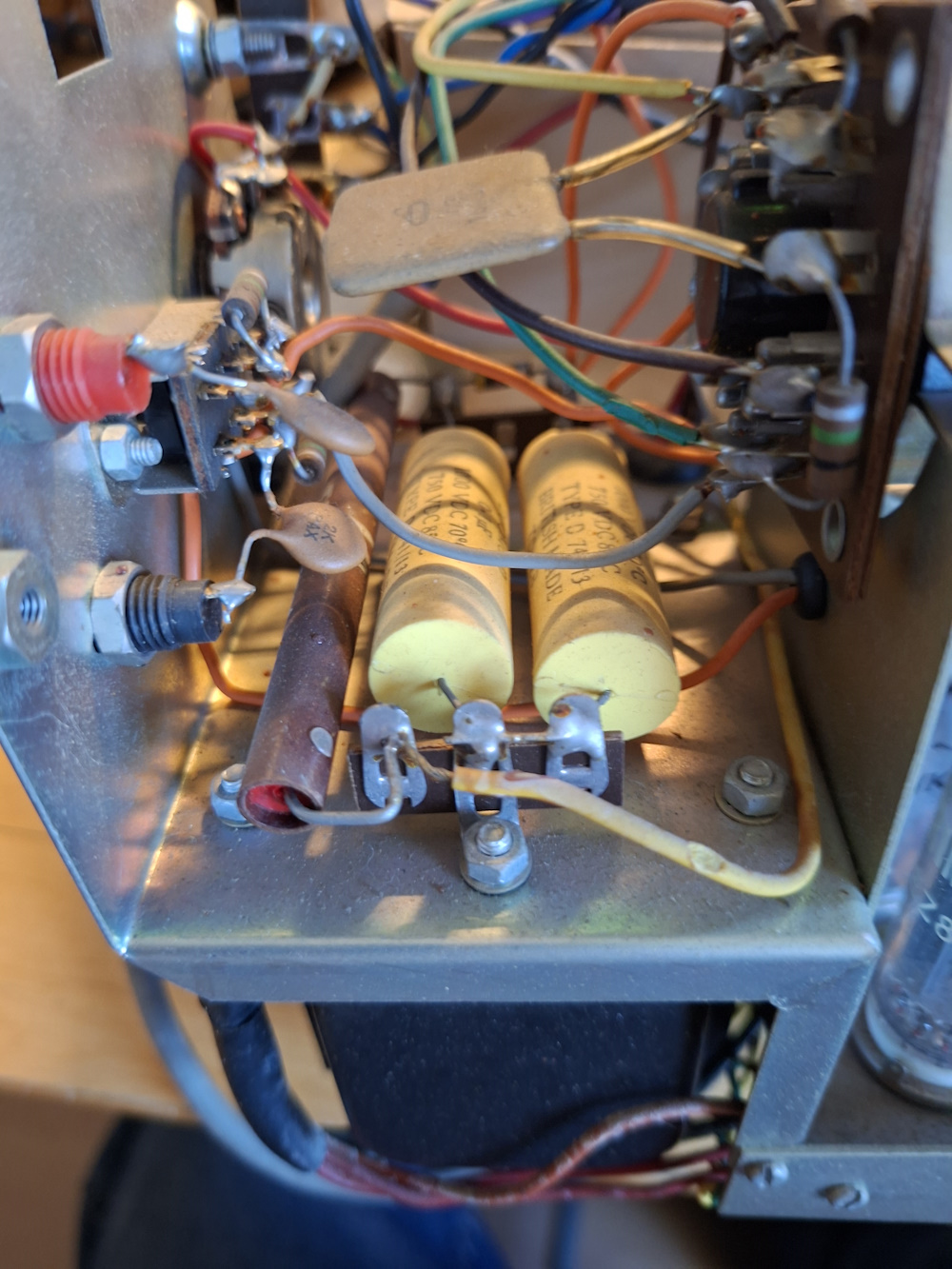

Detail Verdrahtung Rückseite

Weitere Informationen dazu sind hier im Radiomuseum.org für Heathkit OS-2 und Bildröhre 3RP1 zu finden.
