Ingelen TRV1001

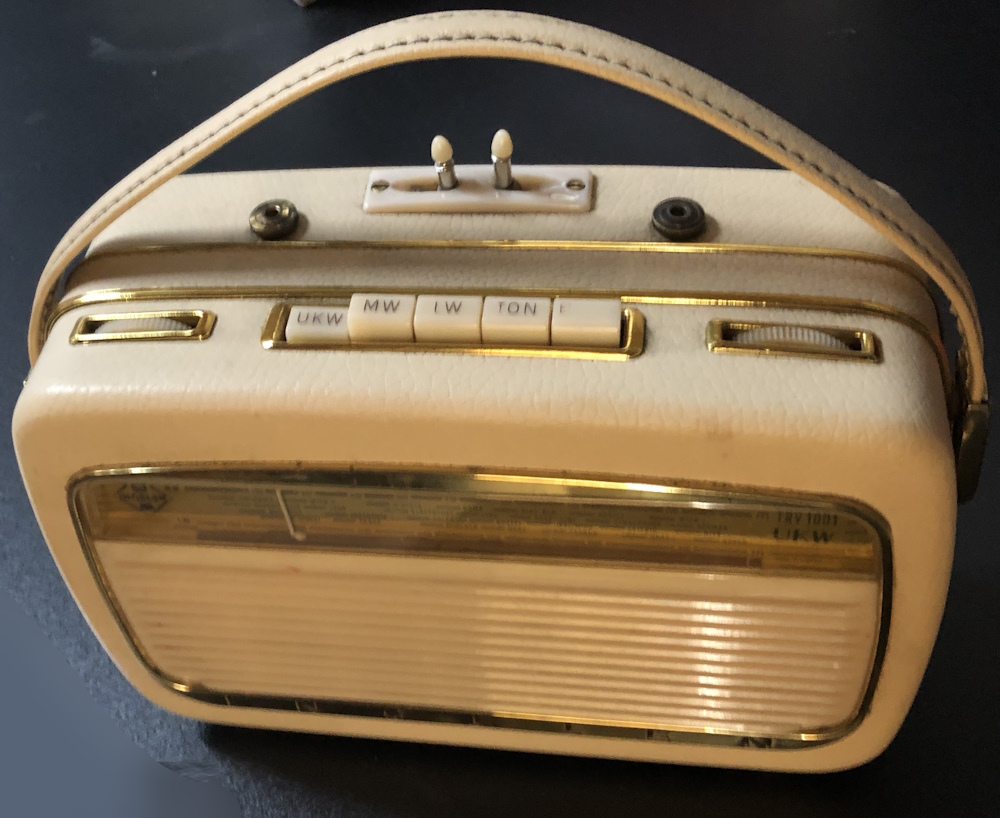

Hatte kurz Gelegenheit, dieses Österreichische Kofferradio eingehend zu photographieren, daher hier nur Gerätevorstellung![Ingelen TRV1001](images/ingelen1001/trv1001-front.jpg)
![Ingelen TRV1001 Tasten](images/ingelen1001/trv1001-oberseite.jpg)
Ein sehr teures Gerät für das damals 1.880.- ATS verlangt wurden, das war 1960 schon sehr viel Geld. Dazu kommen noch die Anschaffung von 6 Stück Monozellen um den Betrieb zu sichern.
Wellenbereiche: LW, MW und UKW bis 100Mhz. Auch Phono Eingang und externe Antenne war vorgesehen.
Wurde in grün oder weiß angeboten, soweit es mir bekannt ist.

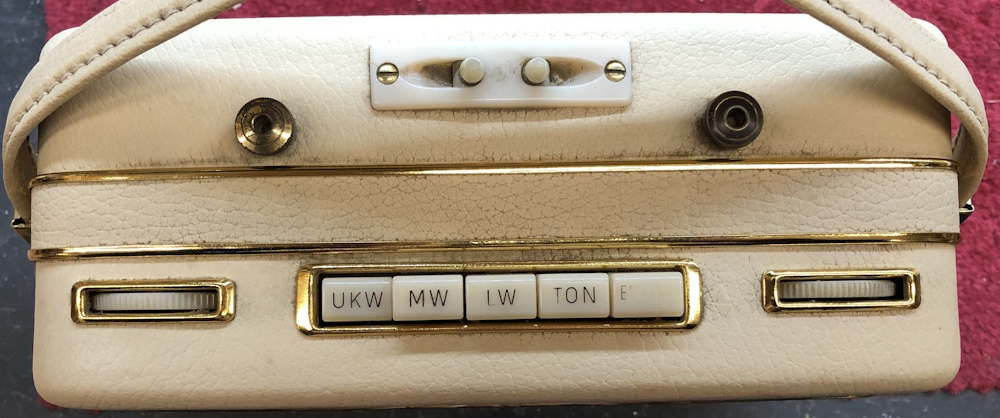

Eine Taste TON als Klangregister (Hell/Dunkel)
11 Transistoren: OC171 OC171 OC170 OC71 OC170 OC170 OC74 OC75 OC71 OC74 OC74 der Zeit entsprechend alles Germanium.
Zwei Teleskopantennen für UKW, welche hier noch OK waren.
![Ingelen TRV1001 vorne oben](images/ingelen1001/trv1001-vorne-oben.jpg)
Rückwand
![Ingelen TRV1001 Rückwand](images/ingelen1001/trv1001-rw.jpg)

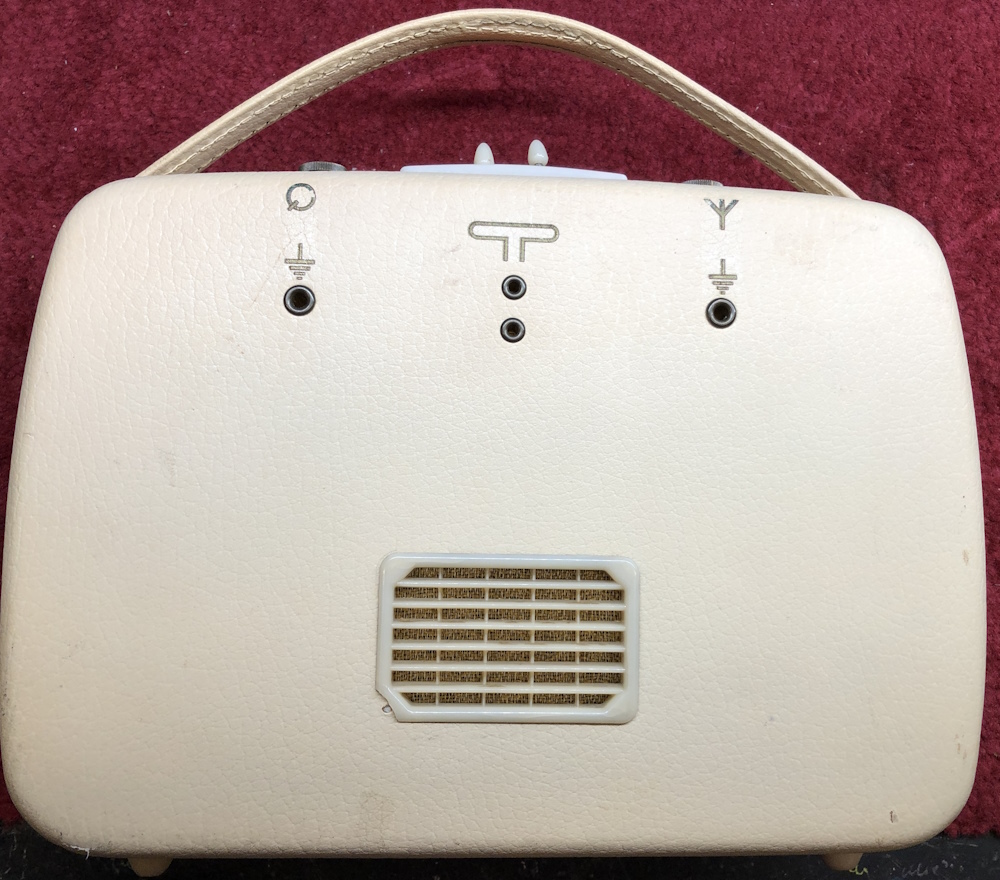

Rechts oben Phono und GND an Rückwand, Mitte UKW Dipol (alternativ zu Teleskopantennen), Links oben AM Antenne und Erde.
Die beiden Messingschrauben, welche oben das Gehäuse schließen sind als Bananenstecker Buchsen ausgeführt.
![Ingelen TRV1001 innen](images/ingelen1001/trv1001-innen.jpg)

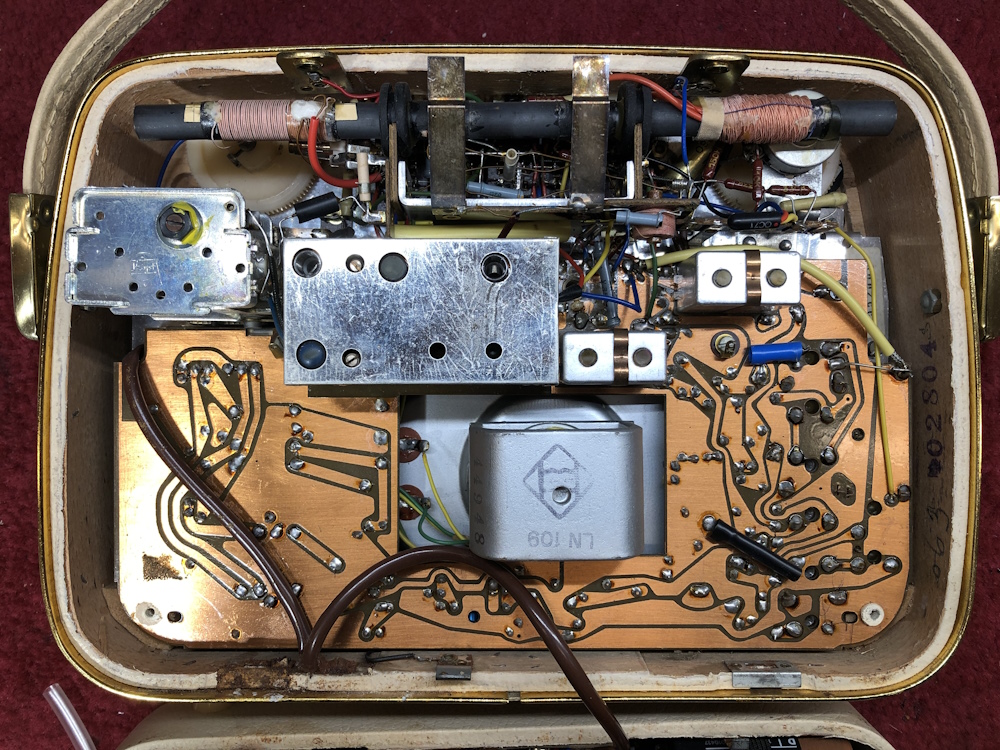

Oben Ferritantenne, Zwei Kontakte für UKW Dipol
Links Drehkondensator, Mitte UKW Teil, Rechts ZF
![Ingelen TRV1001 Deckel](images/ingelen1001/trv1001-deckel.jpg)

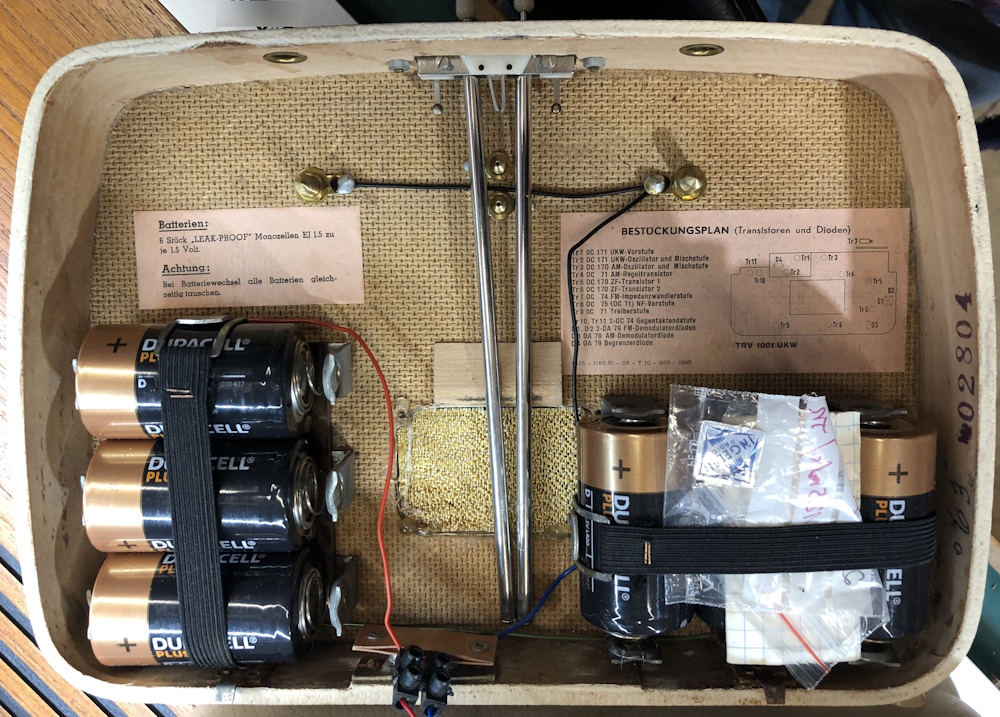

Unten ist die Blocklemme als Notreparatur der kaputten Batterieclips zu sehen.
Im Deckel sind 2x3 Stück Monozellen untergebracht. 2 Teleskopantennen.

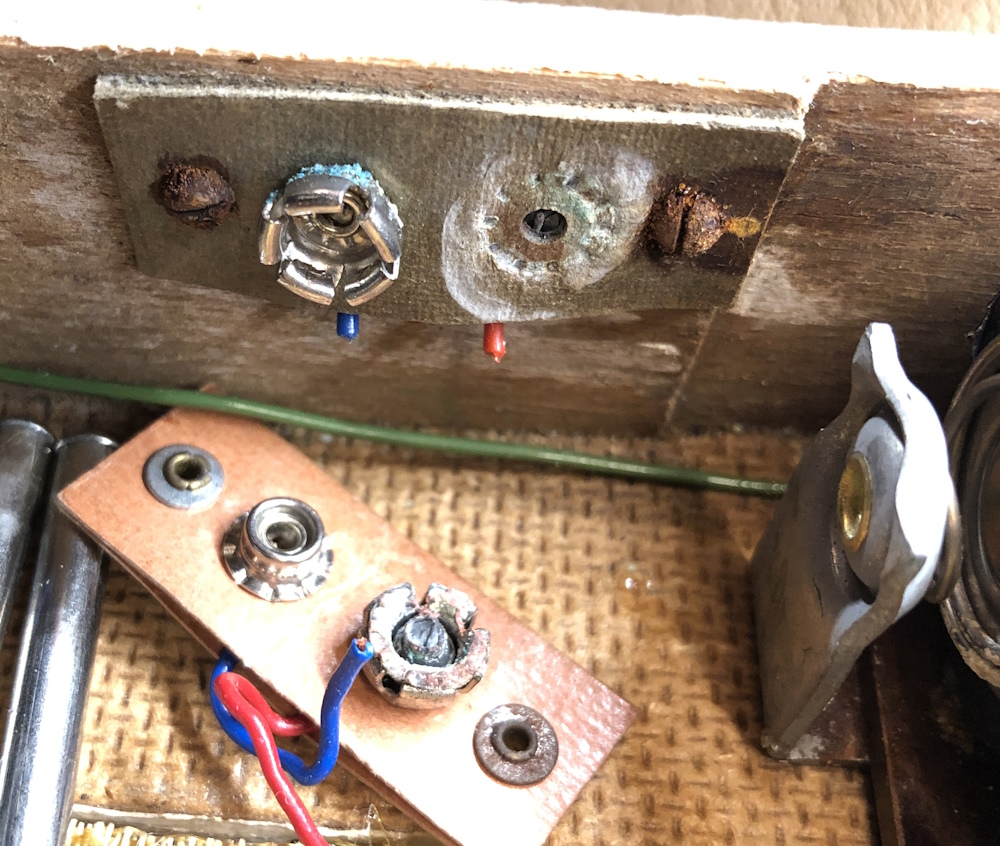

![Ingelen TRV1001 Kontakte](images/ingelen1001/trv1001-kontakte-defekt.jpg)
Saubere Lösung: Deckel und Radio mit Clip Kontakten Laiensicher zu verbinden.
Durch ausgelaufene Batterien ist der Batterie Clips Anschluss zerstört worden.
Die Batterien hatten den Ausdruck "LEAK PROOF" im Deckel ignoriert.
![Ingelen TRV1001 Gehäuse leer](images/ingelen1001/trv1001-lautsprecher.jpg)

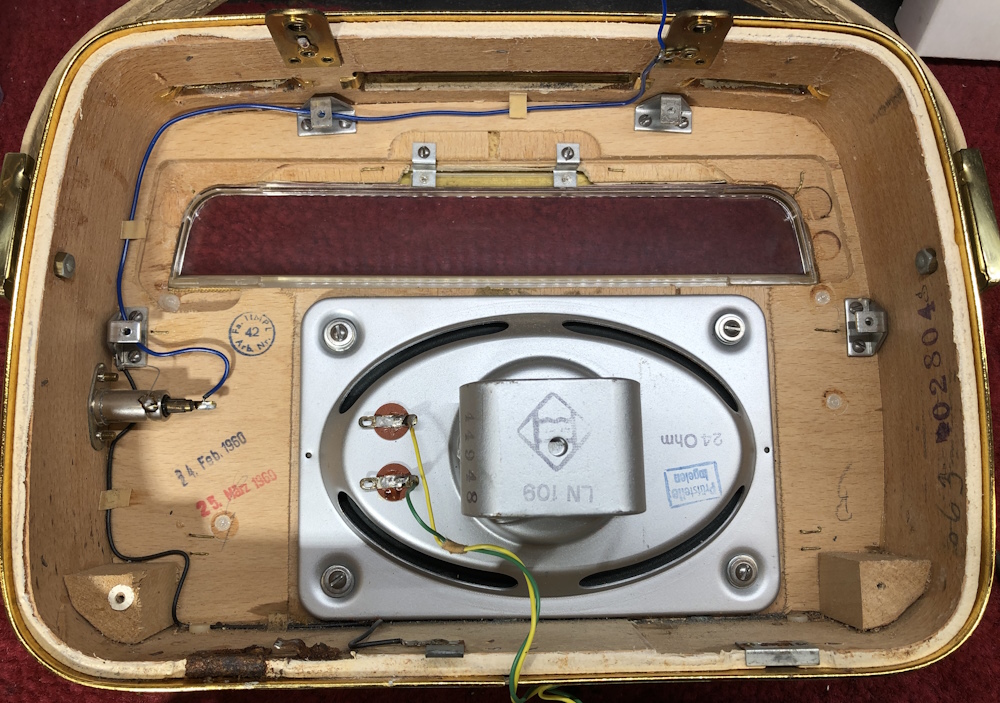

Chassis entnommen - großer Oval Lautsprecher mit 24 Ω Impedanz.
Bemerkenswert ist die Kunst aus dünnem Holzwerkstoff Gehäuse mit runden Ecken herzustellen. Auch der Kunstlederüberzug ist ohne Fehl und Tadel.
Im Gehäuse sind zwei Datumstempel zu sehen. Differenz ca. 1 Monat. Sind hier Trocknungszeiten in der Fertigung zu sehen?
![Ingelen TRV1001 Platine](images/ingelen1001/trv1001-platine-bauteilseite.jpg)

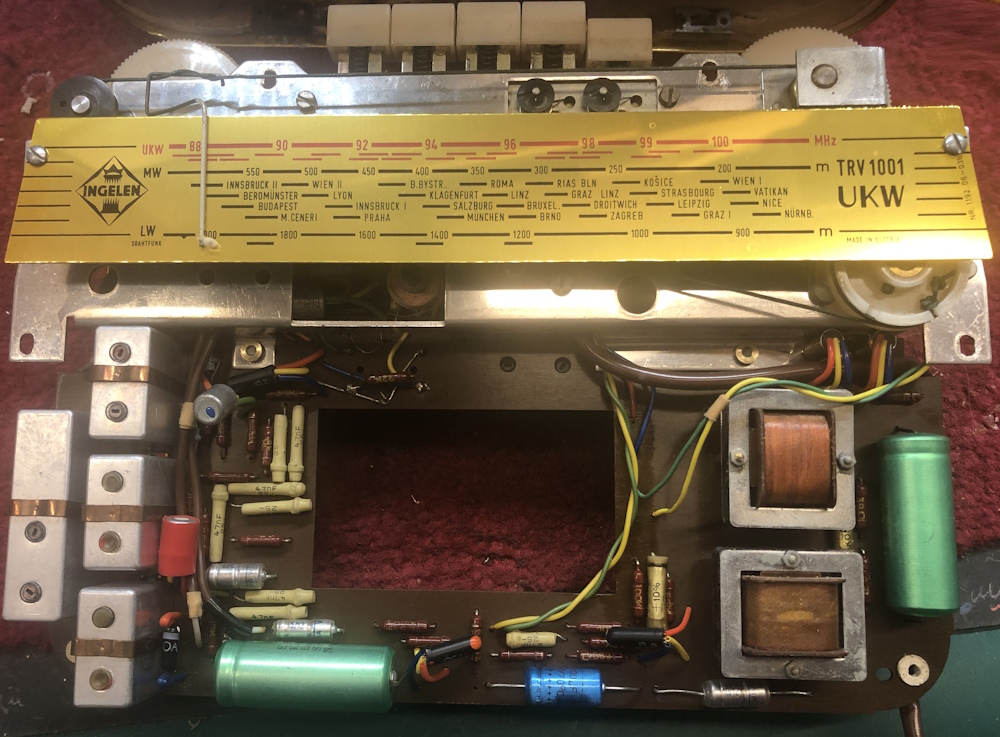

Interessant die beiden Trafos im NF Verstärker. Einmal Treiberstufe TR9 mit OC71 dann ein Trafo für Endstufe TR10 TR11 2x OC74 zu Lautsprecher.
![Ingelen TRV1001 Bestückungsplan](images/ingelen1001/trv1001-plan.jpg)
![Ingelen TRV1001 Batterie Wechsel Logbuch](images/ingelen1001/trv1001-batterie-dok.jpg)
Ein Zeitdokument - Hier ist wurde der Batteriewechsel von 1961 - 1970 akribisch handschriftlich dokumentiert.
Fazit
Das Gerät hat ein schönes Gehäuse, Aufdruck auf der UKW Taste ist etwas berieben. Alle Messing Spezial Schrauben am Gehäuse sind vorhanden.
Der Tragegriff ist noch in einem sehr guten Zustand.
Batterien sind einmal ausgelaufen und haben die Steck Kontakte des Batteriekabel zum Radioteil beschädigt - wurde einmal mit einer Blockklemme repariert.
Radio spielt sehr leise auf UKW. Hier ist einiges an Arbeit zu investieren. Gehäuse müsste etwas gereinigt werden.
Gerät sieht Original aus, Reparaturen aus Vergangenheit (getauschte Bauteile) sind nicht zu sehen.
Weitere Informationen (Seilpläne und Schaltung) dazu hier bei
Ingelen TRV1001 www.radiomuseum.org
zu finden.
Dateidatum: 06.02.2024
