Eumig Phono 3D 386M

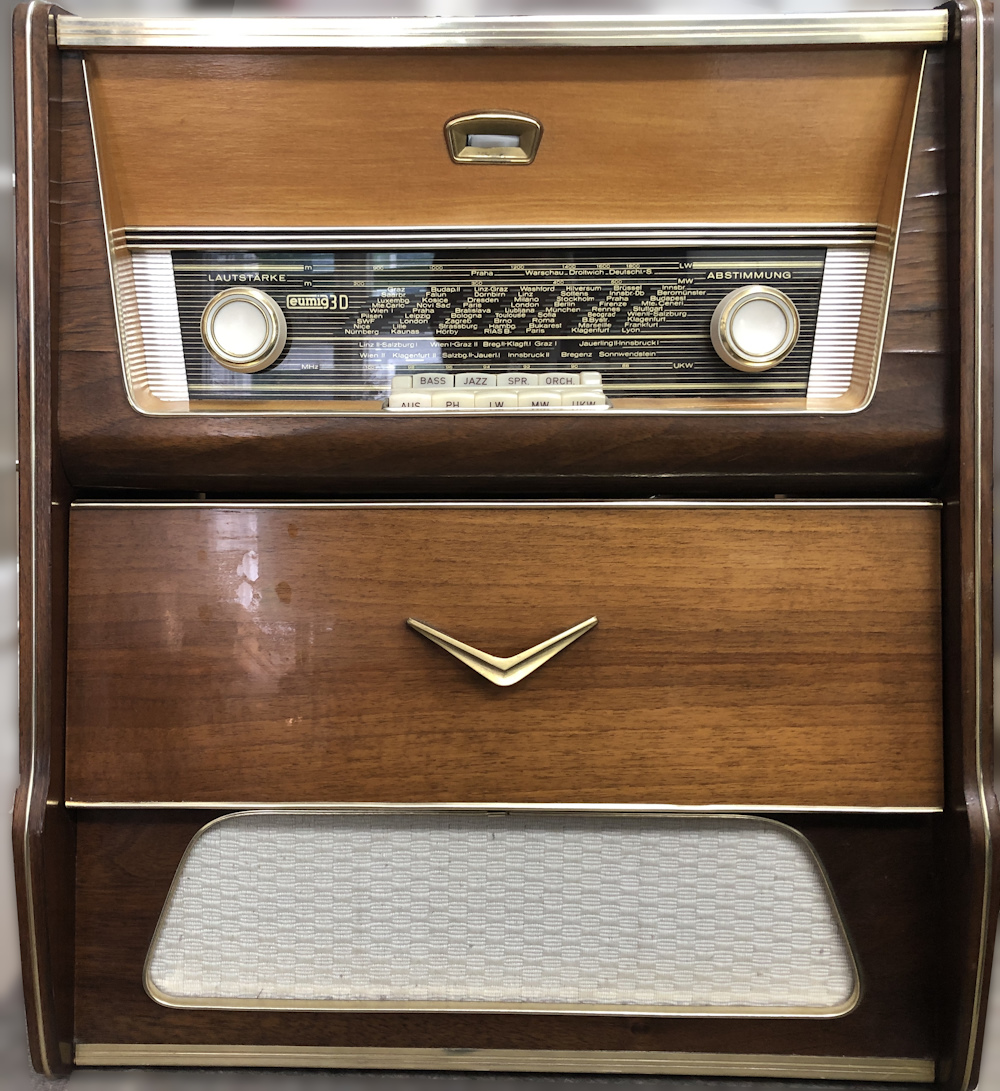

Schöne kompakte Radio Konsole mit Plattenspieler aus dem Jahr 1960
Empfangsbereiche LW, MW und UKW bis 100MHz
Klangtasten BASS, JAZZ, SPRACHE, ORCH.
Drehknöpfe für Lautstärke und Abstimmung
Röhrenbestückung: ECC85 ECH81 EF89 EABC80 EM84 EL84 EZ80
Abmessungen 52 x 81 x 45 cm
Damaliger Preis 3550.- ATS

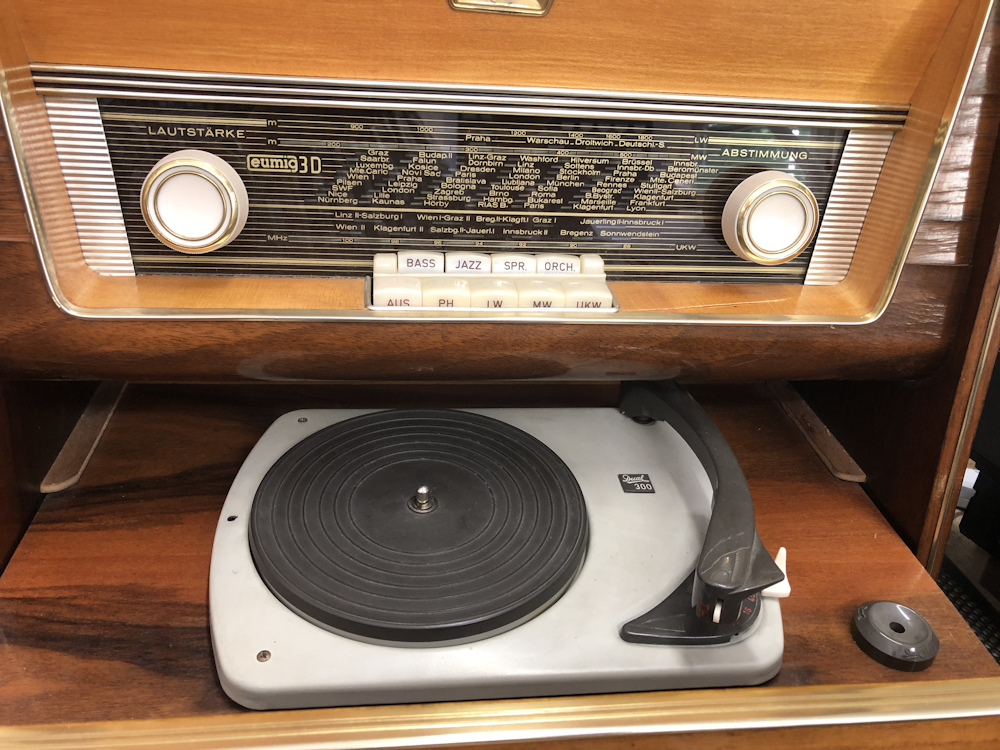

Skala und Tasten

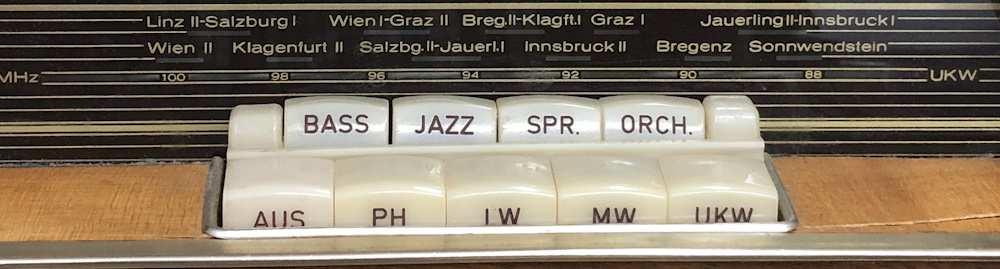

Das Tastenaggregat zweireihig ist sehr exklusiv.
Dual 300 in Lade
Zustand
Gehäuse uns Stoff ist sehr schön.
Plattenspieler Dual 300 in Lade untergebracht.
Radio spielt recht und schlecht, verzerrt.
Hohe Leistungsaufnahme über 57W. Anodenspannung ca.235V.
Keine Funktion der Klangtasten.
UKW Antrieb Seilzug zum Variometer ist fest.
Wurde vor längerer Zeit einmal etwas überarbeitet, einige Widerstände sind erneuert worden.

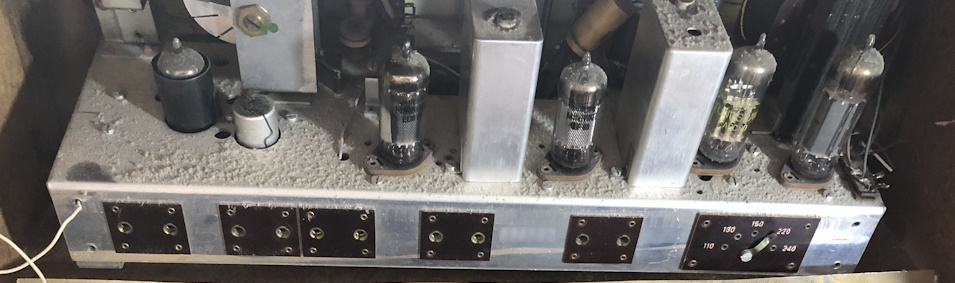

Rückwand

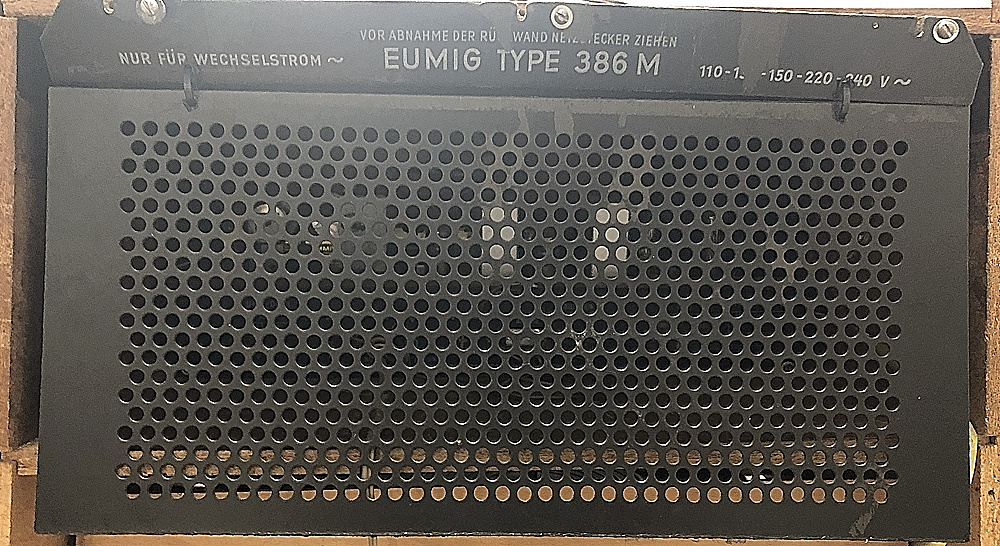

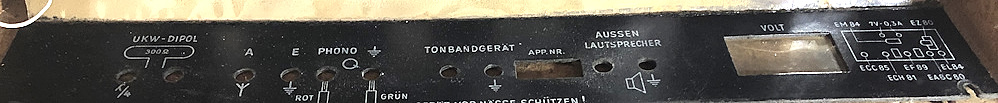

An der Rückwand ist der schmale Streifen mit den Buchsenbezeichnungen abgebrochen.
und war mit KLebestreifen befestigt.
Lautsprecher

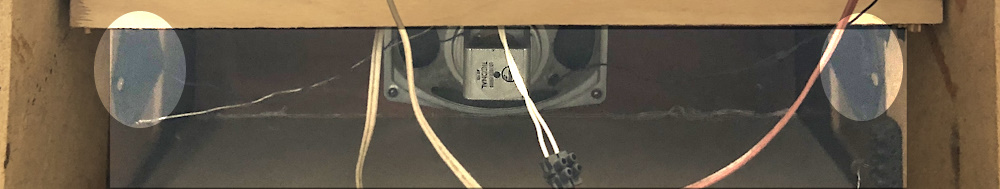

Ein dynamischer Lautsprecher und zwei Elektrostaten sind unter der PLattenspieler Lade eingebaut.
Innenansicht
Chassis Oben vor Reparatur

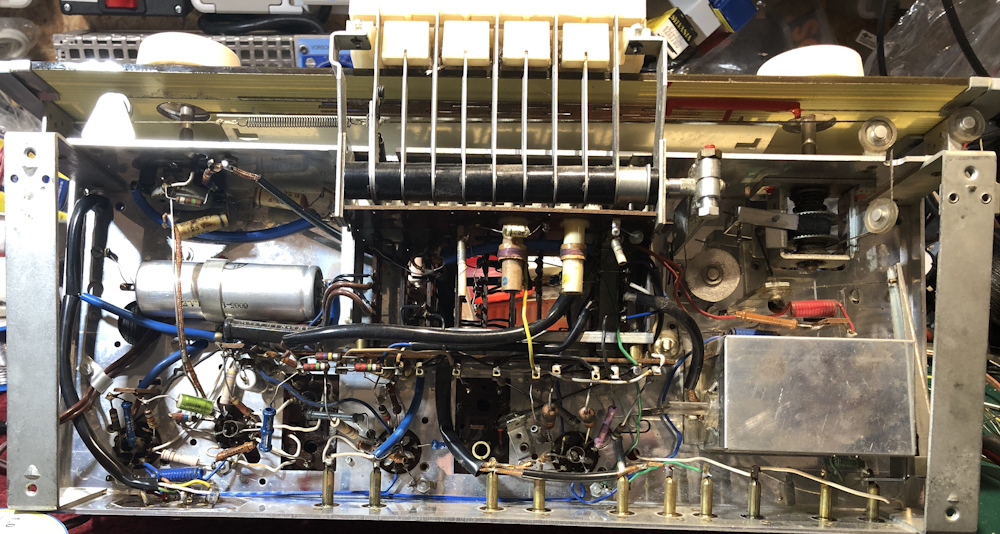

Chassis Unten vor Reparatur

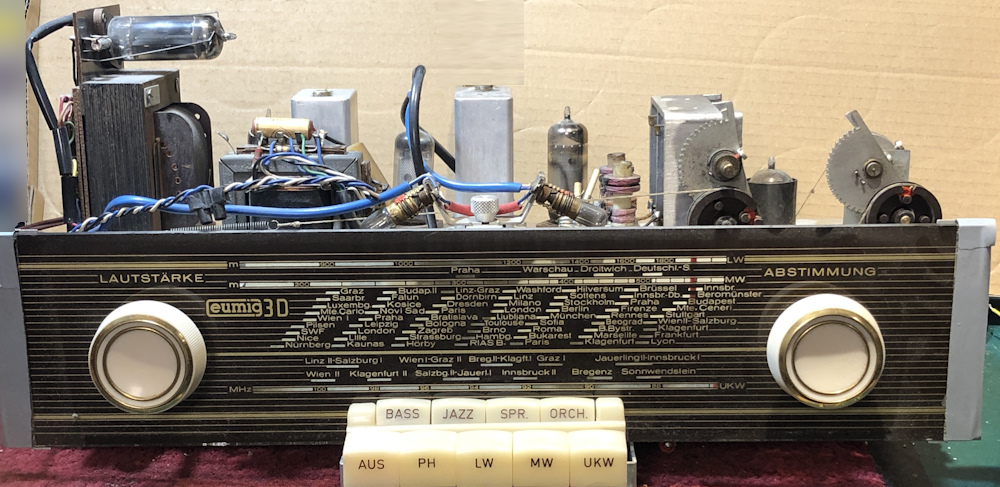

Chassis Vorne vor Reparatur
Über dem Netztrafo ist die EZ80 liegend zu sehen. Die Skala ist mit KLebeband fixiert.
Datumstempel

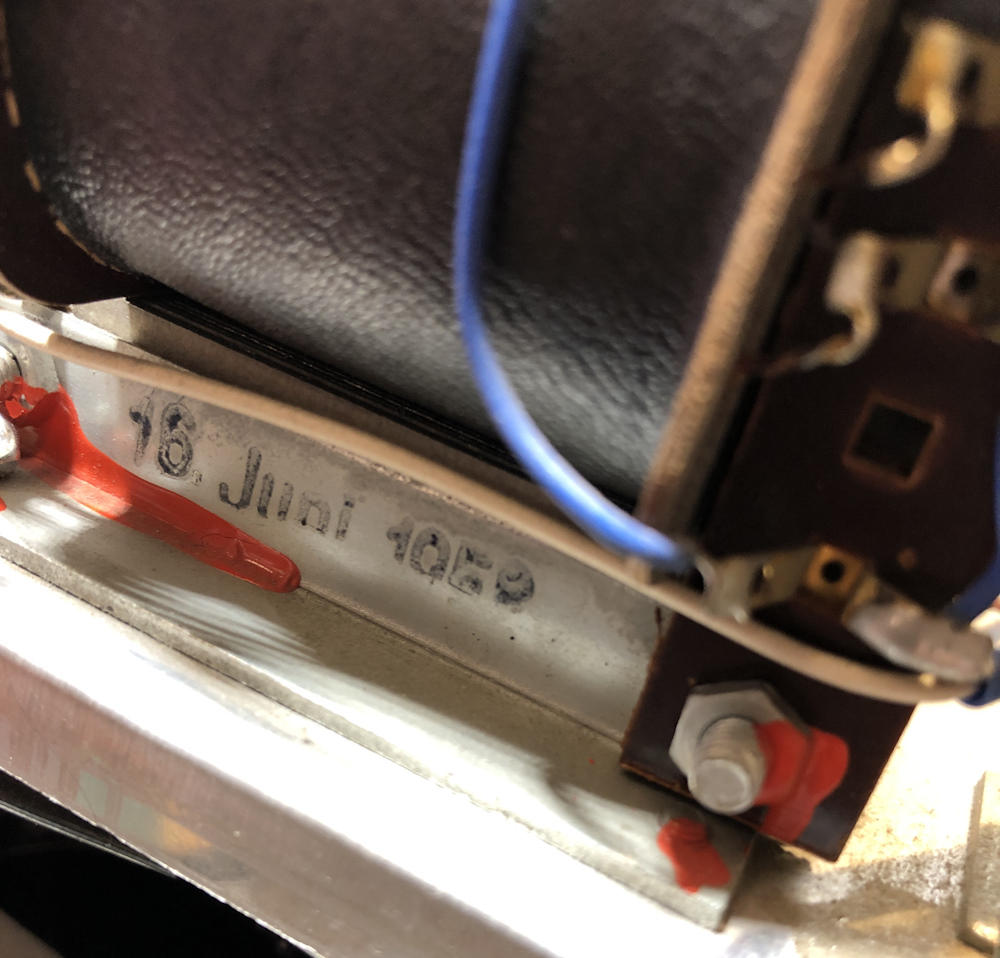

Datum am Trafo zeigt 16. Juni 1959
Ausgangs Trafo Detail
Material

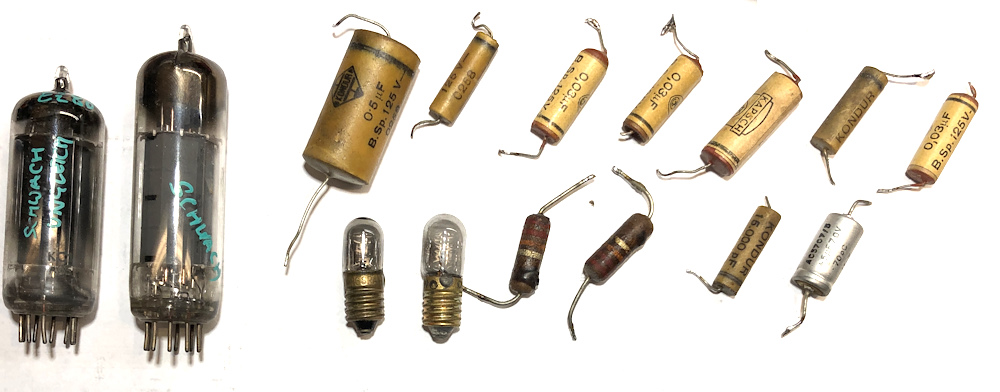

Die EL84 und die EZ80 habe nur mehr ungenügende Emmisionswerte. Beide Röhren wurden erneuert.
Alle Papierkondensatoren defekt. Ratio- und Kathoden Elko wurden erneuert. Netzteil Elkobecher mit Neuware 2x47µF/400V befüllt.

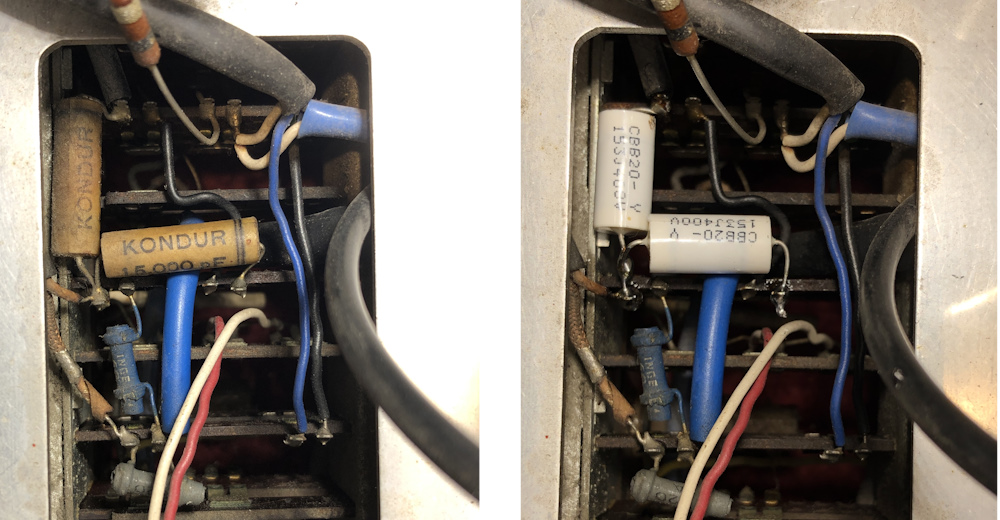

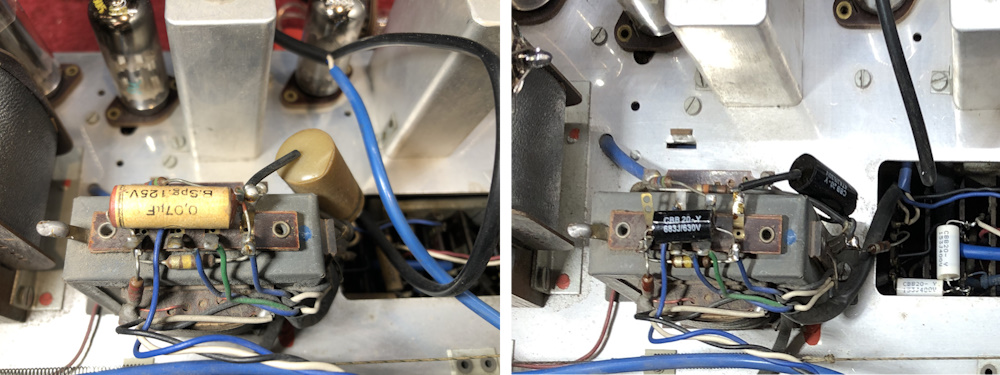

Detail Klangtasten Kondensatoren Tausch.

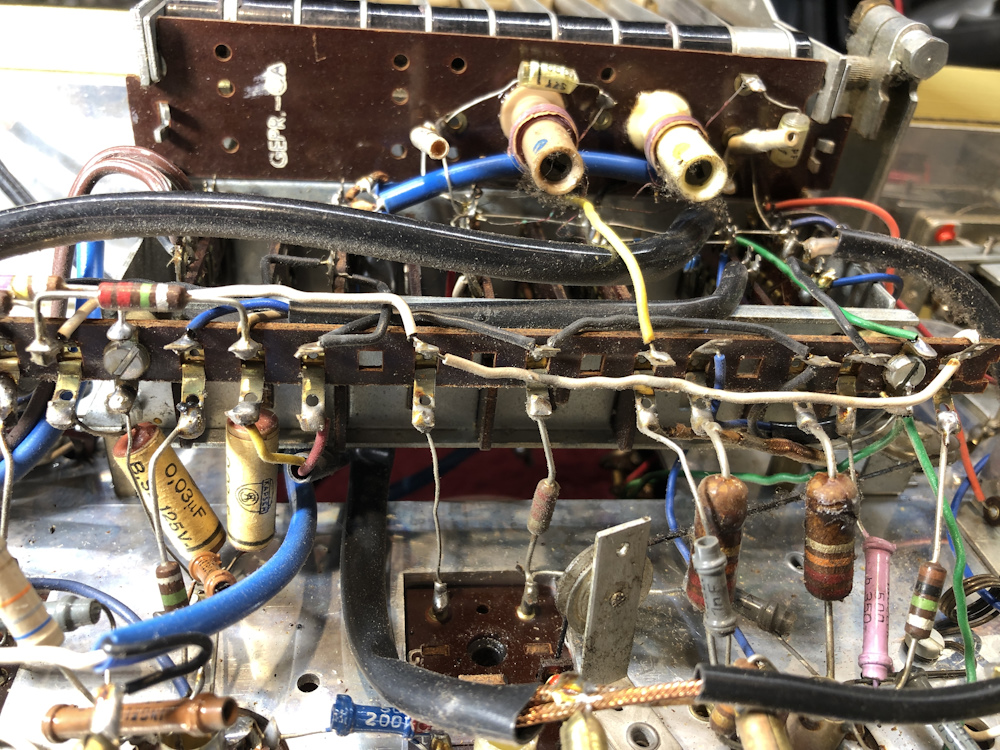

Detailaufnahme der Verdrahtung mit original Bauteilen.
(Linker Rand) Der 68K Widerstand scheint schon etwas neueren Datums zu sein.

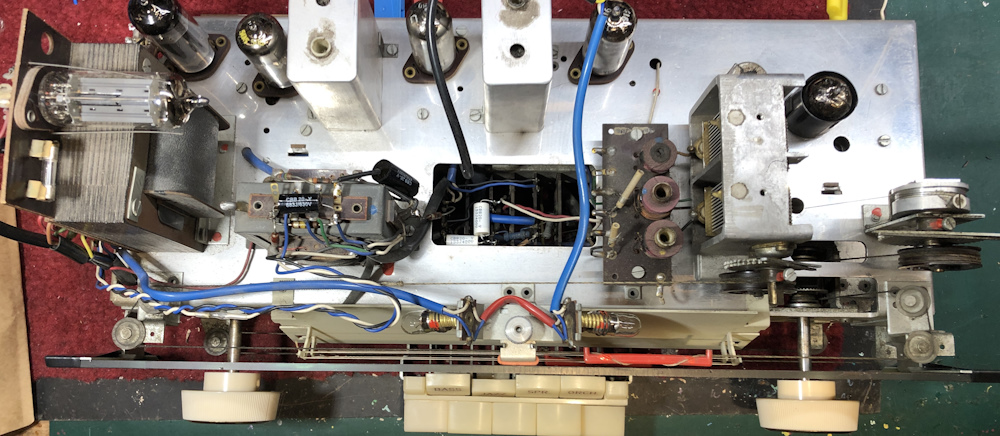

Chassis Oben nach Reparatur
Die Achsen des UKW Antriebs sind festgegangen. Alle Achsen leichtgängig machen - nun wieder OK.

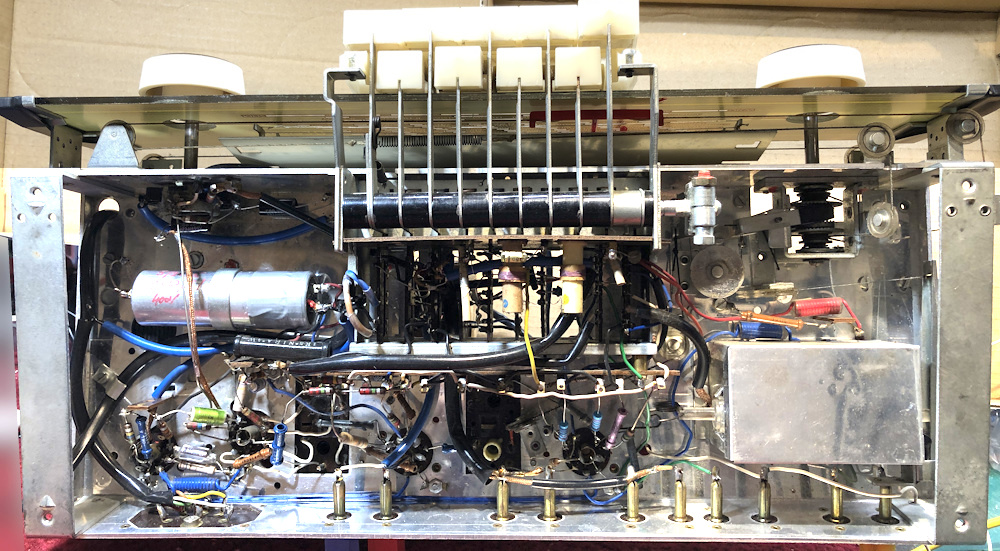

Chassis Unten nach Reparatur
Fazit
Sehr nette kleine Konsole (Truhe) welche heute wieder sehr gut spielt.
Anodenspannung wie im Schaltbild angegeben, Leistungsaufnahme 52W - sehr gut.
Mit den bescheidenen Abmessungen für eine Truhe, findet das Gerät leicht ein gutes Plätzchen im Wohnzimmer. Das Radio ist sehr hochwertig und aufwendig gebaut. Man sieht, dass die Eumig Leute die Mechanik hervorragend umgesetzt haben. Die Empfangsleistung auf UKW ist Eumig typisch sehr gut. Der Dual 300 war damals ein guter Plattenspieler.
Weitere Informationen dazu hier bei
Eumig Phono 3D 386 M www.radiomuseum.org zu finden.
