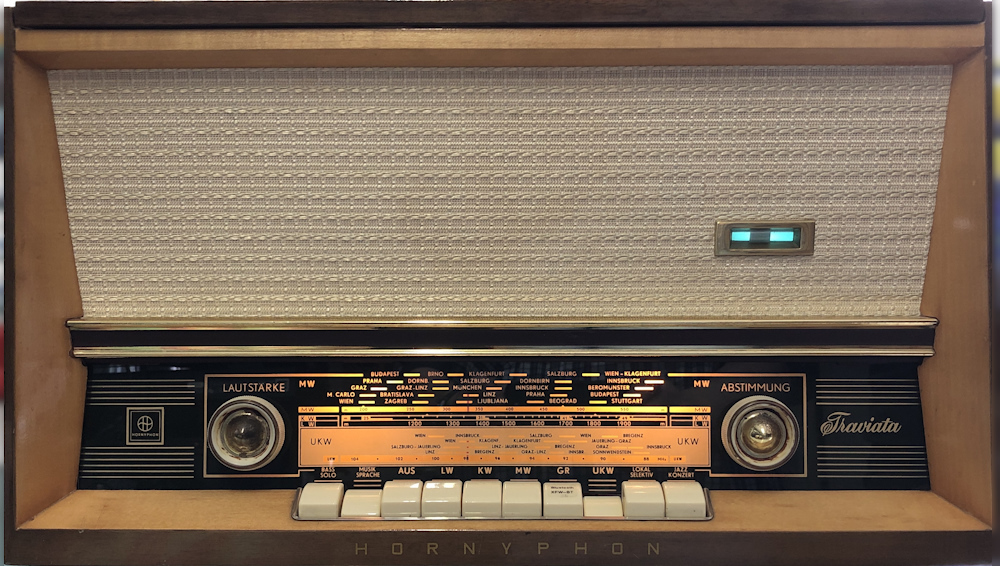

Horny Traviata WH363A
Phono Super 1963 aus Österreich - Hornyphon Wien.
Im Gerät ist ein Philips AG2056 Plattenspieler eingebaut. 16, 33, 45 und 78 1/min.
Röhrenbestückung: ECC85 ECH81 EF89 EABC80 EM84 EL84 EZ80
4 Tasten zur Klangbeeinflussung Bass/Solo, Musik/Sprache, Lokal/Selektiv, Jazz/Konzert
Links - Lautstärke, Rechts - Abstimmung AM und FM
Keine Ferritantenne.
Empfangsbereiche LW, MW, KW und UKW bis 104 Mhz.
Abmessungen 48 x 29 x 33 cm
Zustand
• Schlechte Funkton - brummt - Netzteil Elko def.
• Diverse Kondensatoren erneuern.
• UKW Antriebsseil defekt
• Bluetooth soll eingebaut werden.

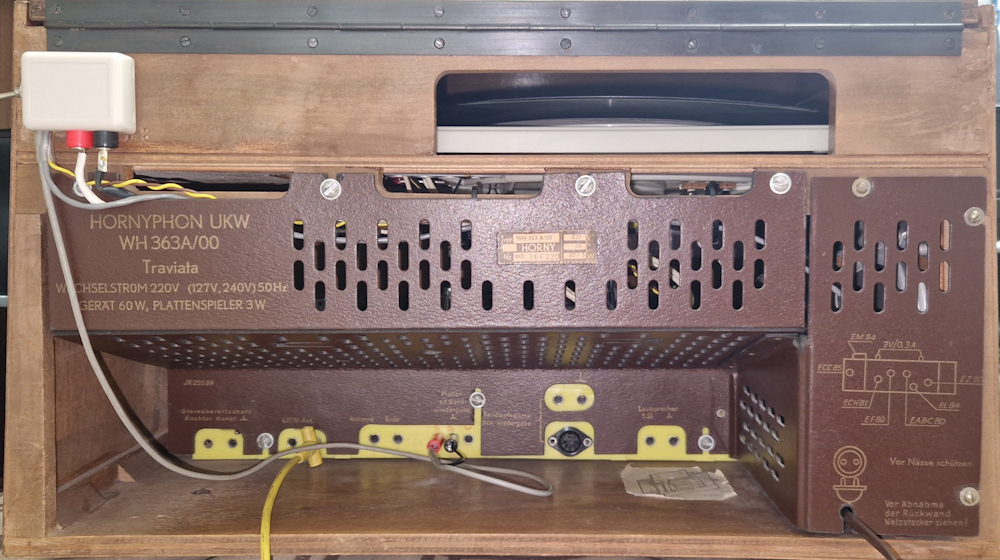

Rückwand
Links oben ist ein Umschalter (Plattenspieler / Bluetooth) angebracht.

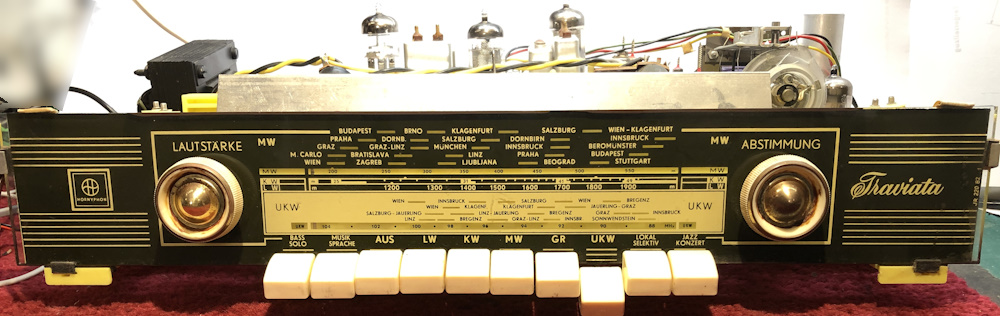

Chassis vorne

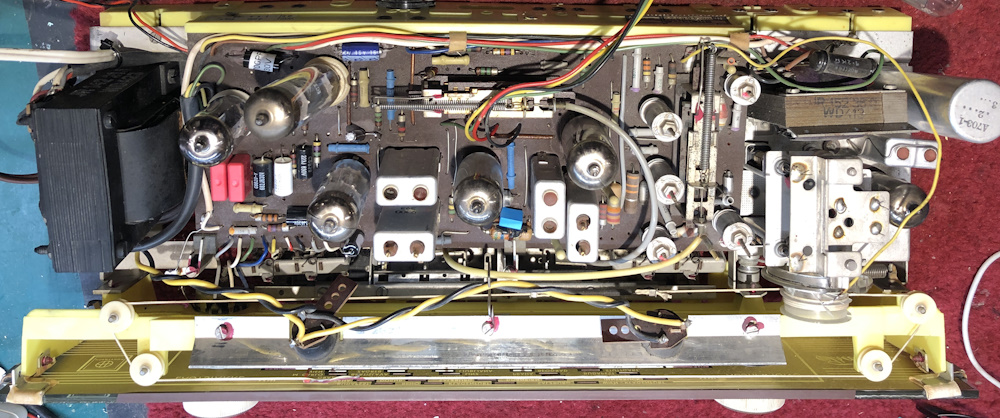

Chassis Oberseite
Am Print sind schon die neuen Bauteile zu sehen.
Chassis Unterseite
Netzteil Elko

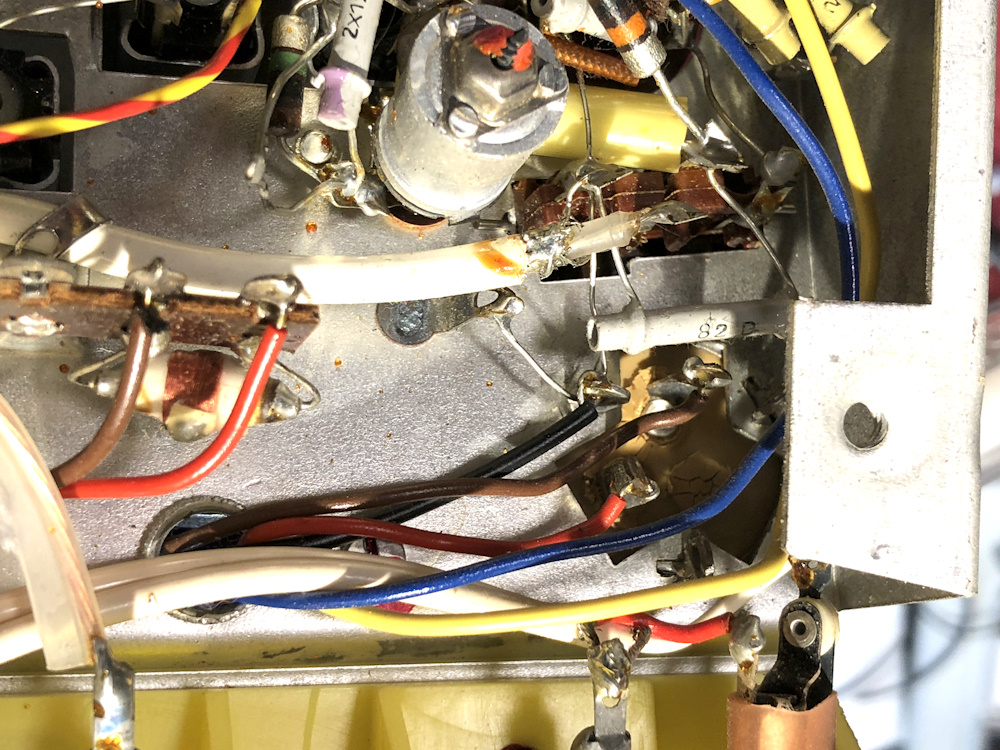

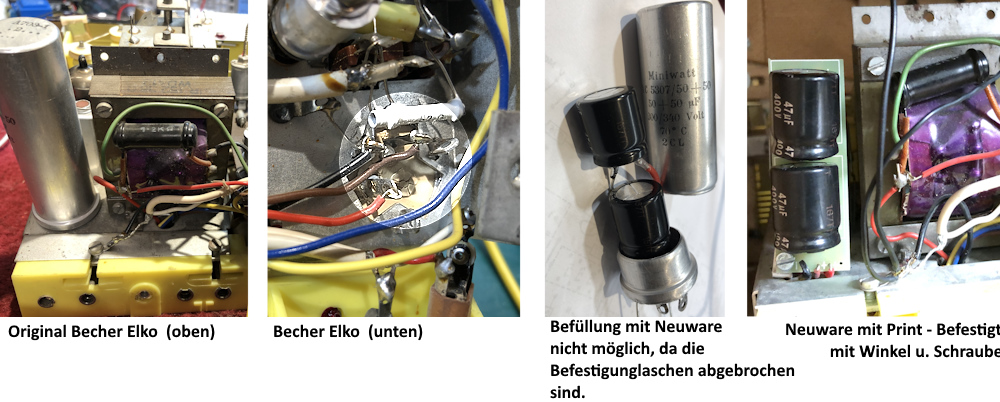

Die Elko Unterseite ist sehr unzugänglich, Der Becher ist mit Blechlaschen befestigt, welche alle beim Ausbau abgebrochen sind. Daher musste auf den Becher verzichtet werden, da sichere Befestigung des Bechers nicht möglich.
Links oben ist ein runder Tauchtrimmer zu sehen, welcher ein einen Kurzschluss gegen Masse gemacht hat. UKW ohne Funktion. Ist etwas labil eingebaut - also Vorsicht hier.
Da die Alubefestigungslaschen des Bechers abgebrochen sind, wurde eine Lösung ohne dem Becher gesucht. Eine Platine mit 2 Elkos wird mit einem Winkel am Chassis verschraubt.
Chassis ohne Skala

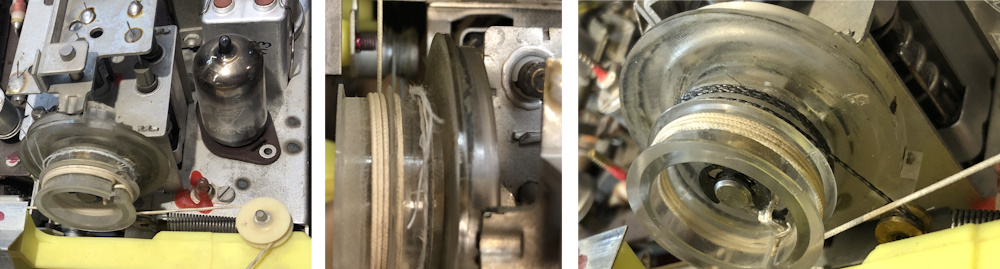

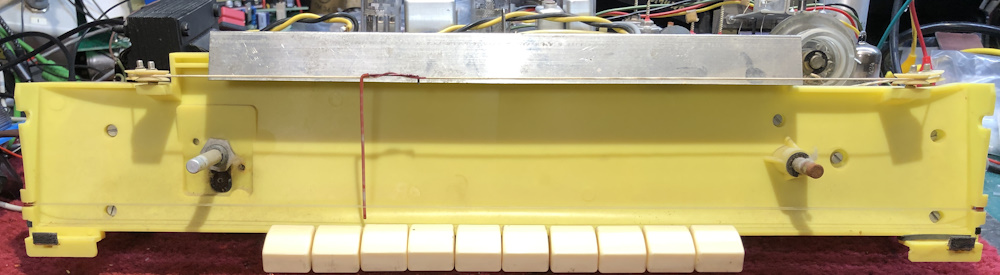

Das kaputte Seil für UKW musste erneuert werden, dazu war es notwendig die Skala zu entfernen, der gelbe Hintergrund musste teilweise abgebaut werden.
Plattenspieler Philips AG2056

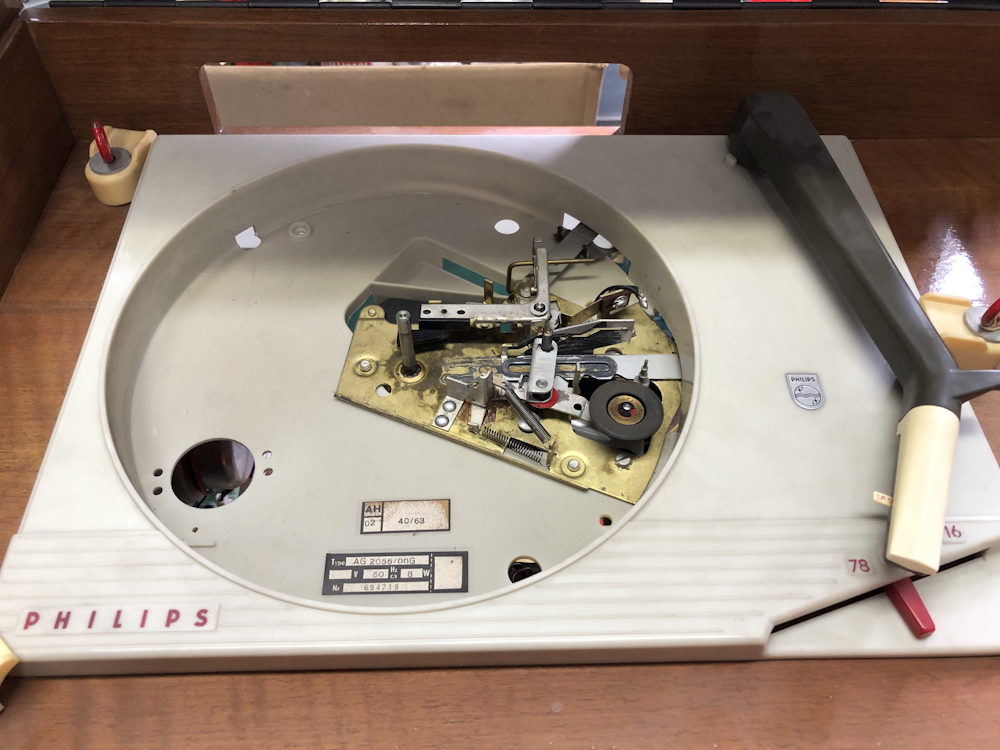

Die Mechanik wurde wieder leichtgängig gemacht.
Plattenteller abgenommen.
Detail Tastenaggregat

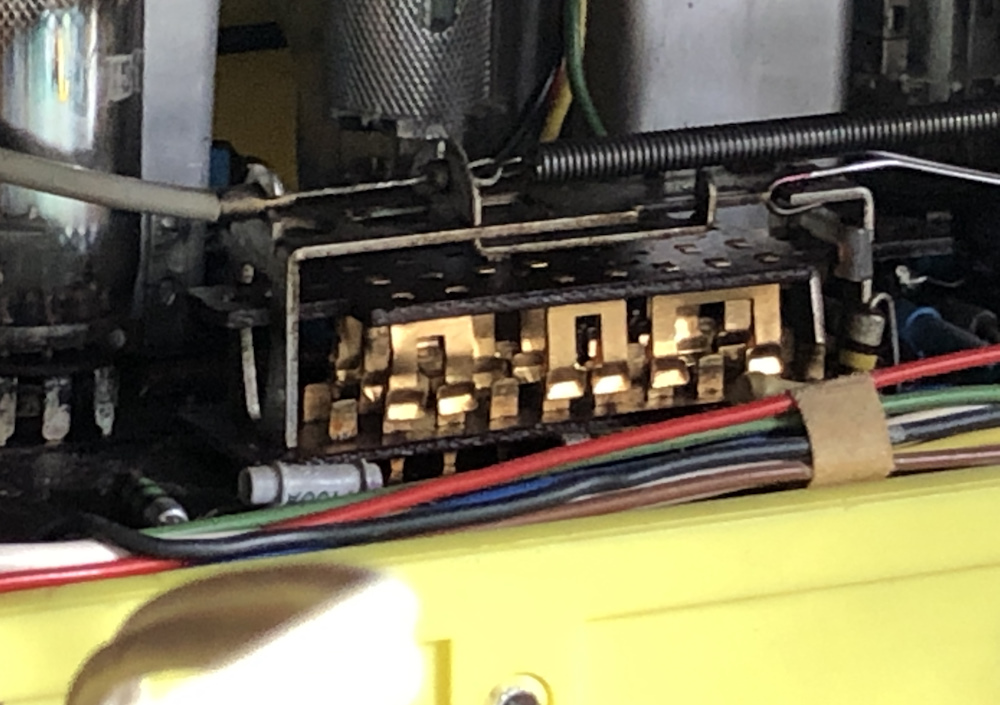

Das Tastenaggregat hatte etwas Kontaktprobleme.
Bluetooth
Da im Radio wenig Platz ist wurde meine Standard Bluetooth Platine ohne Netztrafo eingebaut.
Die Betriebsspannung wird aus der Heizspannung gewonnen. Am Gehäuse hinten kann mit Kippschalter zwischen Bluetooth und dem Plattenspieler umgeschaltet werden. Die BT Platine ist am Gehäuseboden befestigt. Spannung und NF ist Steckbar ausgeführt. Die NF Leitung geht direkt an den Phono Eingang.

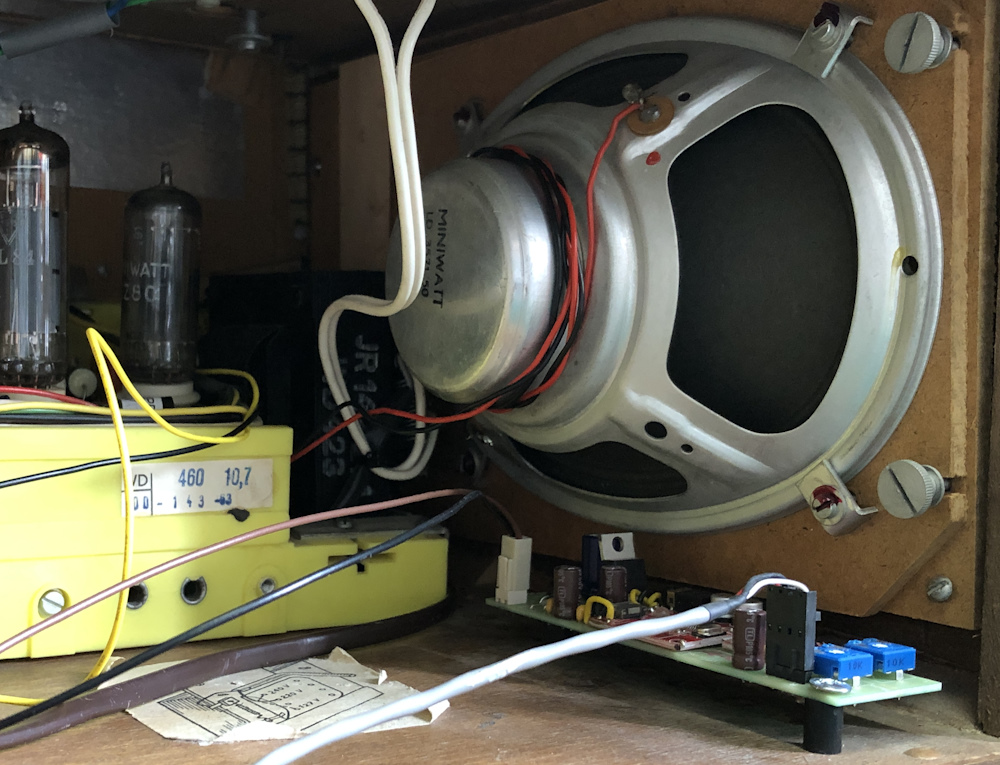

Unter dem Lautsprecher hat die BT Platine Platz gefunden.

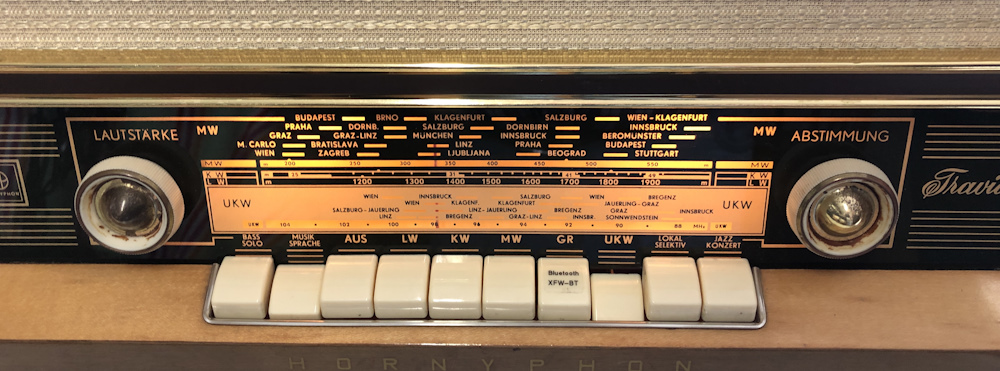

Auf der Phono Taste ist der Bluetooth Name für die Kopplung vermerkt.
Fazit
Sehr schöne Phono Radio Kombination aus den frühen 1960er Jahren. Der Lautsprecher Stoff ist sehr schön und sauber. Der Lautsprecher ist aber hier nicht vorne, sondern seitlich angebracht. Das magische Band leuchtet noch sehr hell. Auf Grund der kompakten Abmessungen ist nicht viel Platz im Gehäuse für Einbauten.
Das Gerät spielt nun wieder sehr gut. Das gepflegte Gerät ist absolut Wohnzimmer tauglich.
Weitere Informationen (Seilpläne und Schaltung) dazu hier bei
Horny Traviata WH363A_00 Phono www.radiomuseum.org zu finden.
