Besuch bei einer 8820 im Jahr 2020

Alle Fotos dieser Anlage, stammen von einer 8820 aus der Steiermark, welche ich im Juli 2020, photographisch dokumentieren durfte.
Danke an Herrn Harald Tomaschitz für diese Gelegenheit die Anlage zu dokumentieren.

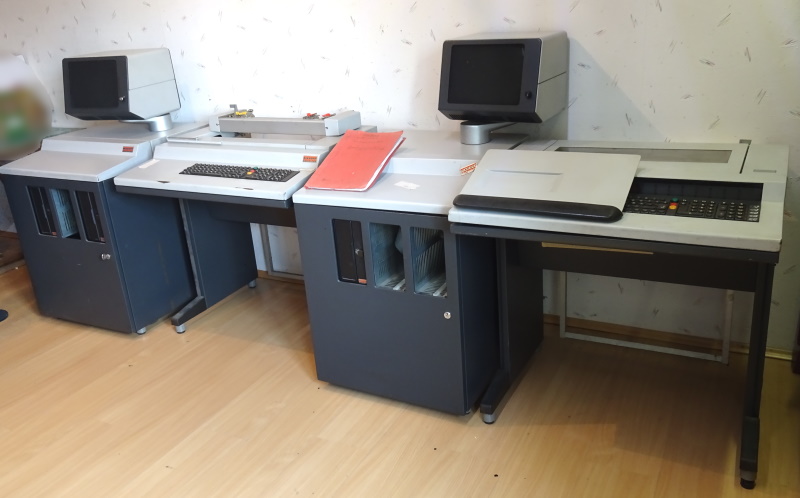

Zwei Anlagen 8820 einmal ohne Bedienführung (links) und einmal mit Bedienführungs Leds über Tastatur(rechts)
Beide 8820 Anlagen aus der Steiermark
Foto: System 8820 von Harald Tomaschitz

LFI Schild Chassis und Typenschild
ZE 8820 Chassis LFI ZE 8820 Typenschild

Foto: System 8820 von Harald Tomaschitz

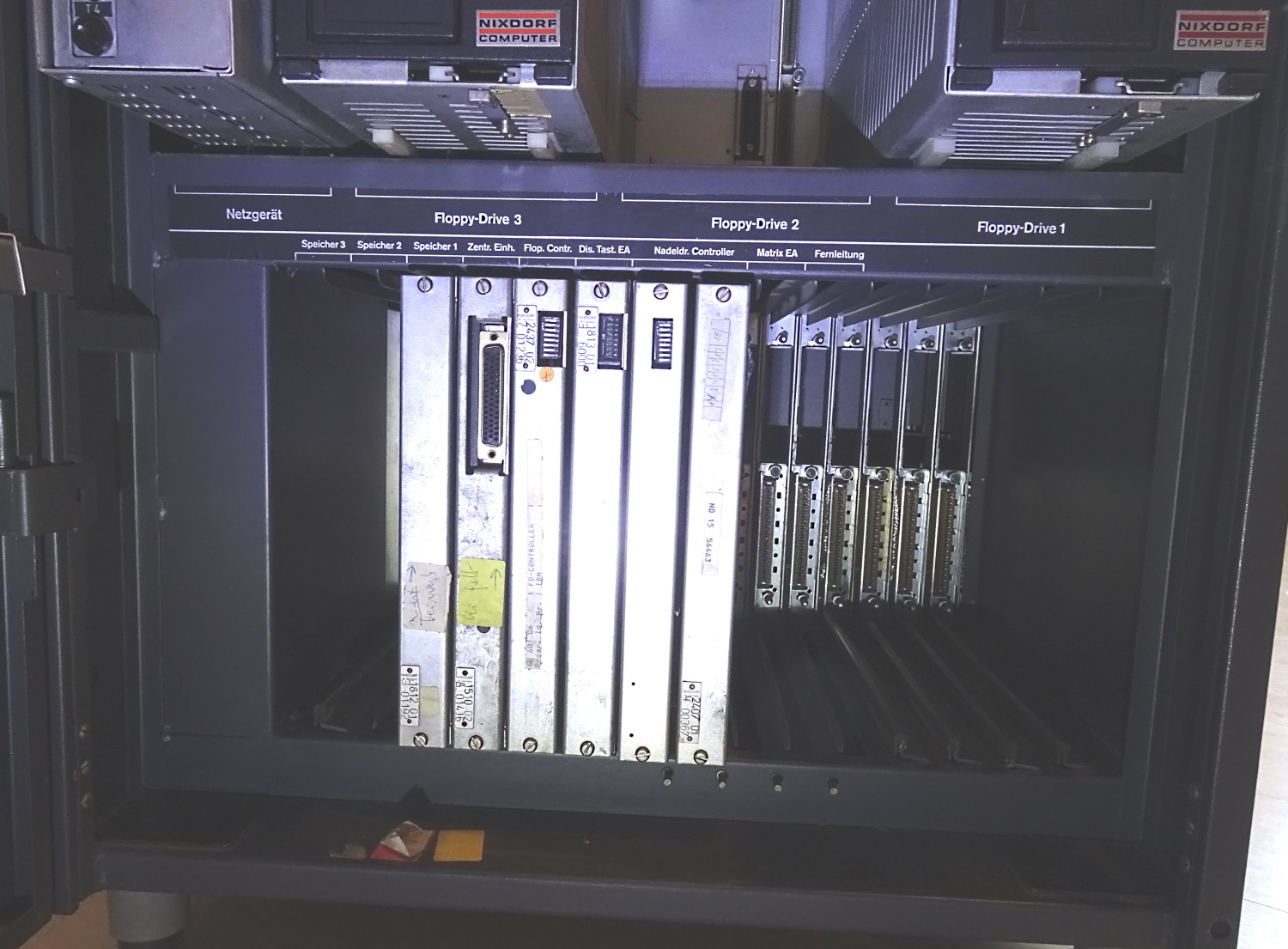

Chassis Obere Etage: Netzteil, 3x 8" Floppy -- Untere Etage: Speicher, ZE, FD-Contr. Display-Tastatur-Controller, Drucker-Controller
ZE 8820 front ZE 8820 front
Foto: System 8820 von Harald Tomaschitz

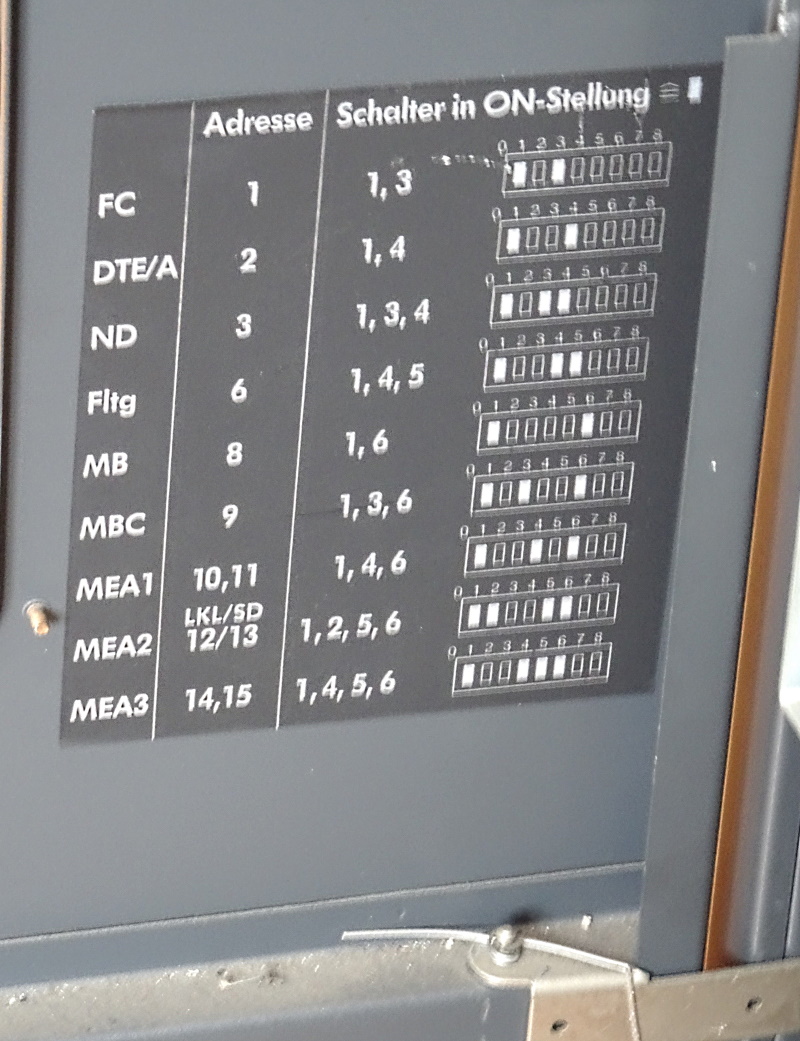

Codierung der Einschübe als Aufkleber innen an der Schranktüre
Einschub Kodierungen
Erklärung der hier verwendeten Abkürzungen

FC    Floppy Controller
DTE/A  Display Tastatur Controller   Displ./Tast. Eingabe / Ausgabe
ND  Nadeldrucker Controller
Fltg  Fernleitung
MB  Magnetband Tape
MBC  Magnetband Kass. Tape Cassette
MEA1  Matrix E/A 1
MEA2  Matrix E/A 2 Lochkarten Leser, SD
MEA3  Matrix E/A 3






Foto: System 8820 von Harald Tomaschitz

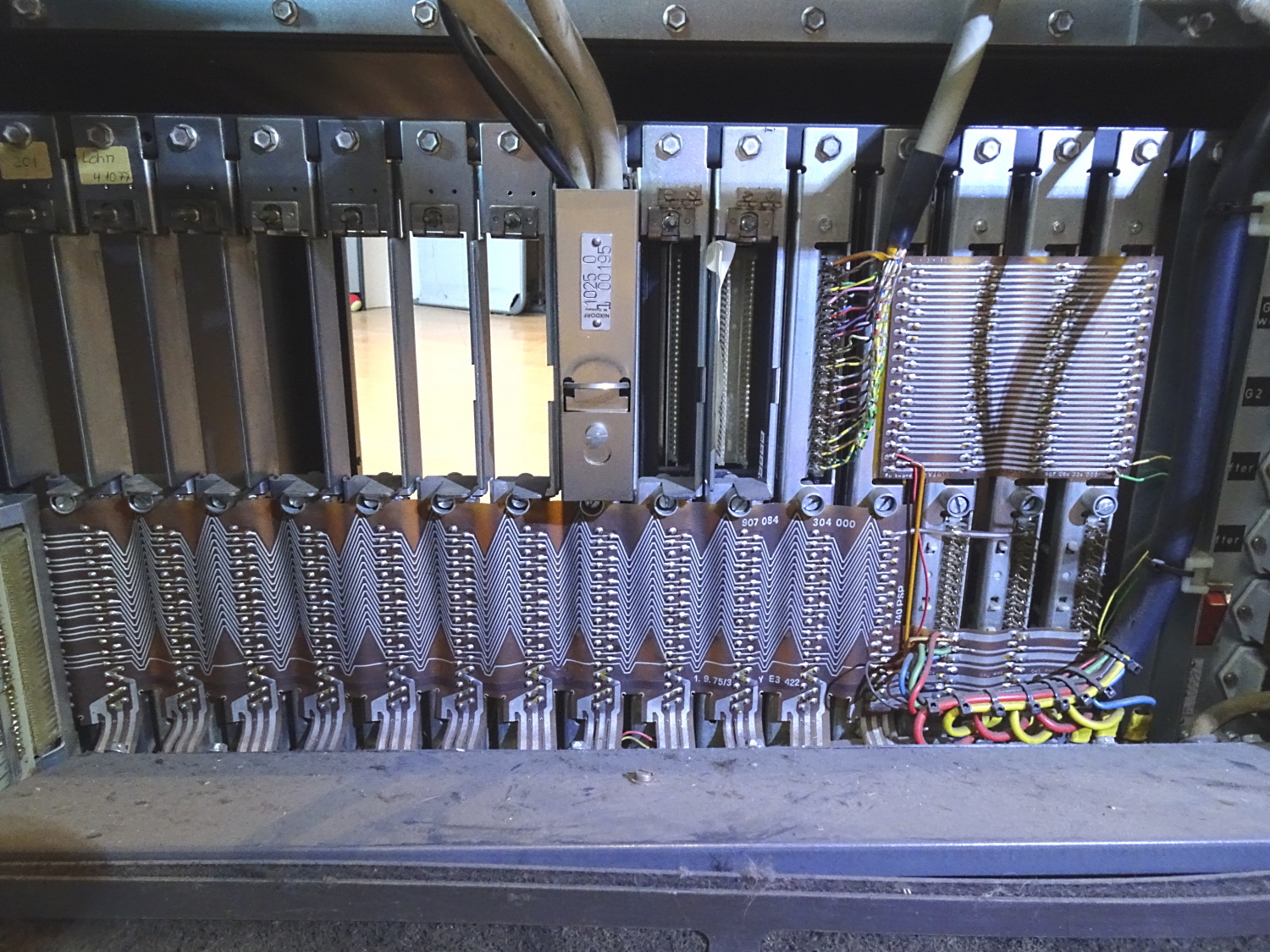

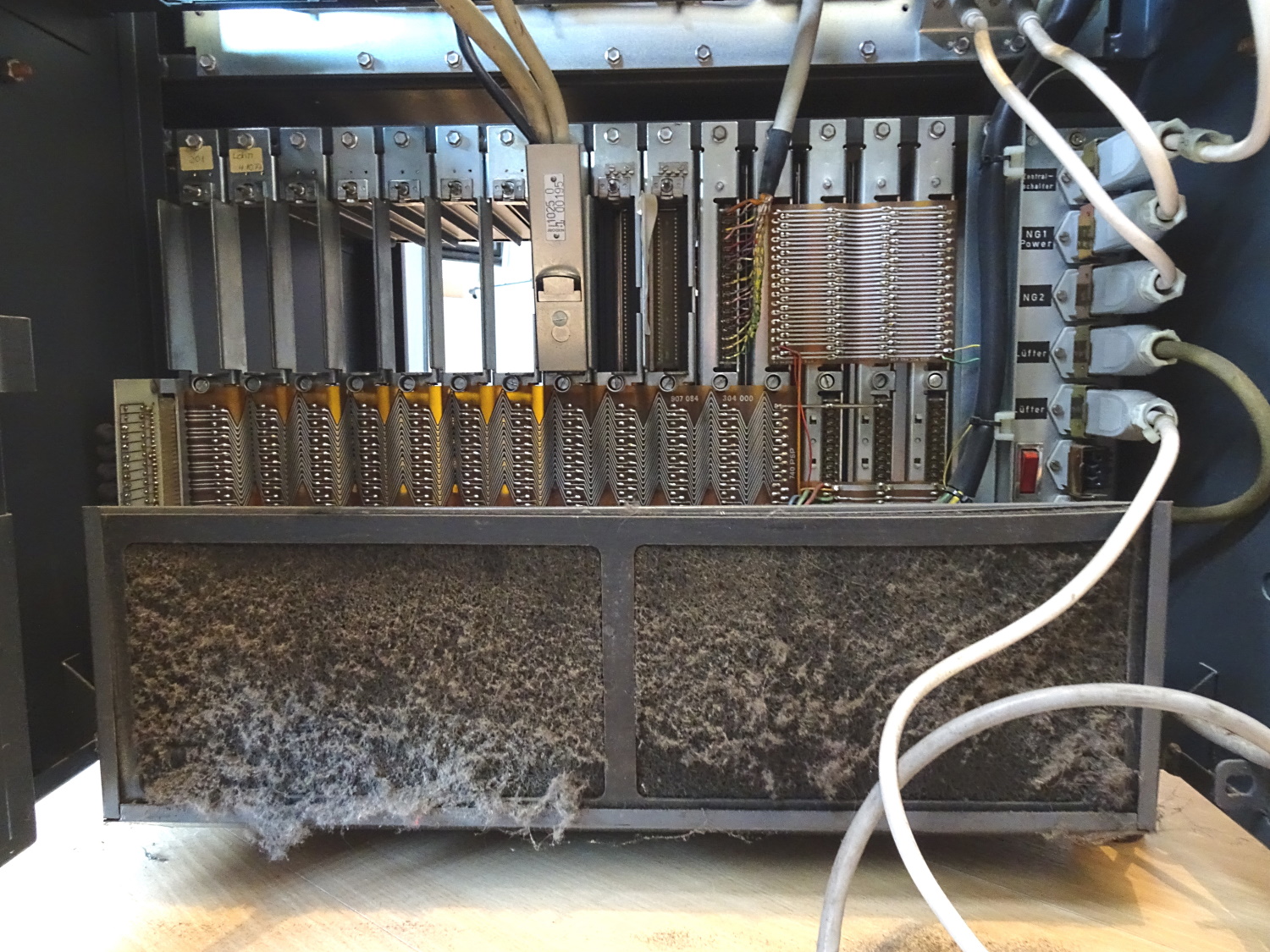

Chassis Rückwand unten: Busverdrahtung per Flexprint. Die Periperie wie Drucker, Tastaur und Display ist mittels mehrpoligen Kabel angeschlossen. Hier nur das Kabel 1025 zu sehen. Rechts Netzverteiler 3026 mit Hirschmannsteckern. Das Luftfilter hat schon einige Betriebstunden erlebt..
8820 Backplane unten 8820 Backplane unten
Foto: System 8820 von Harald Tomaschitz

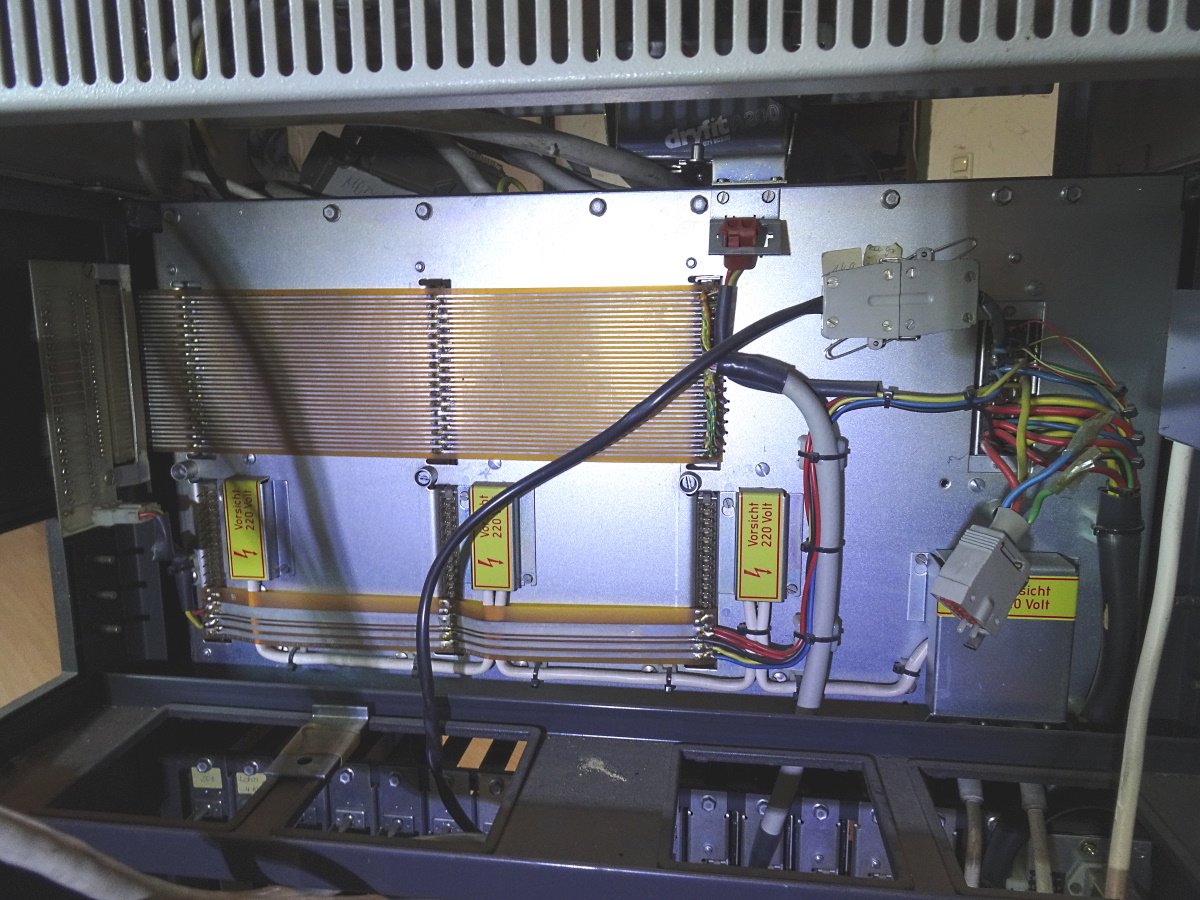

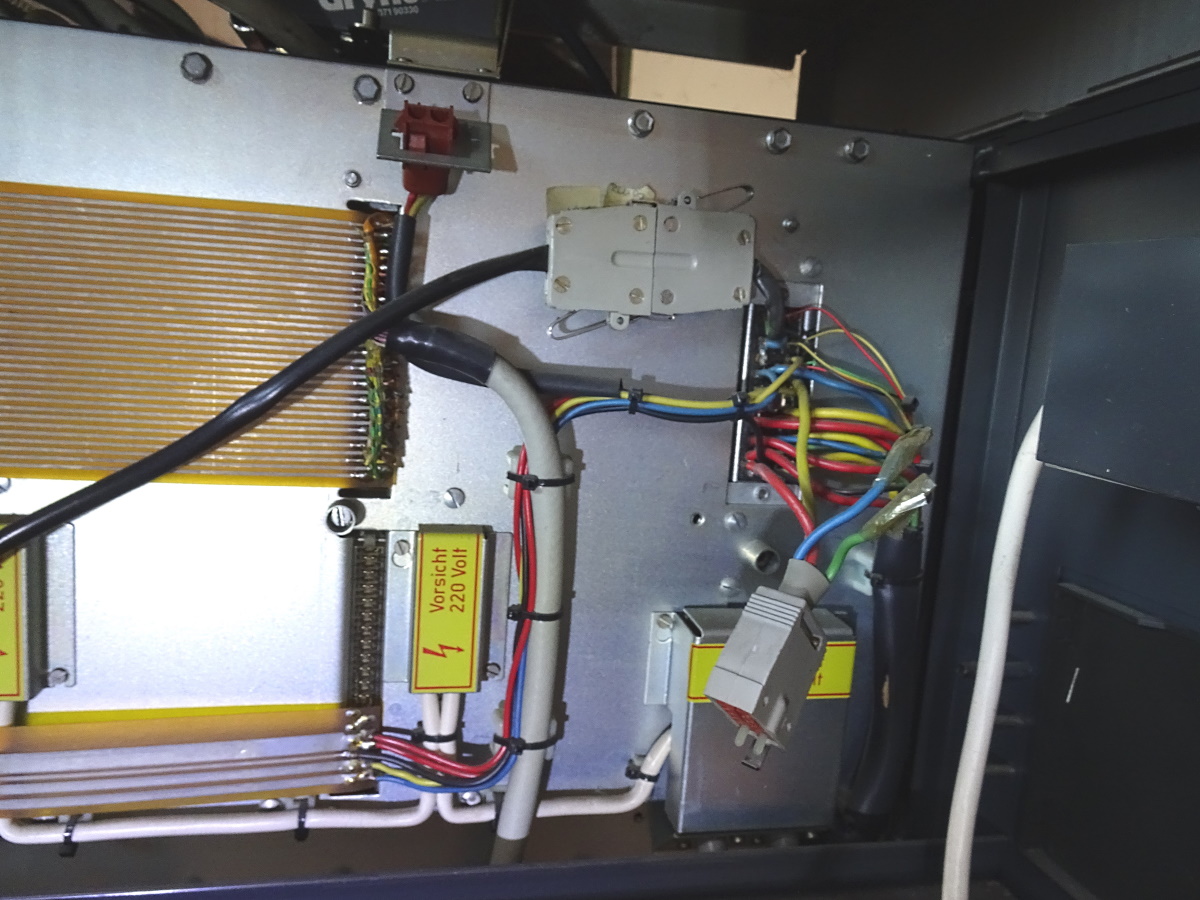

Chassis Rückwand oben: Busverdrahtung zu Floppies per Flexprint. Der Floppy Bus geht per Rundkabel zum FD Controller in die untere Etage. Netzteil Verdrahtung konventionell per Kabel.
8820 Backplane oben 8820 Backplane oben
Foto: System 8820 von Harald Tomaschitz

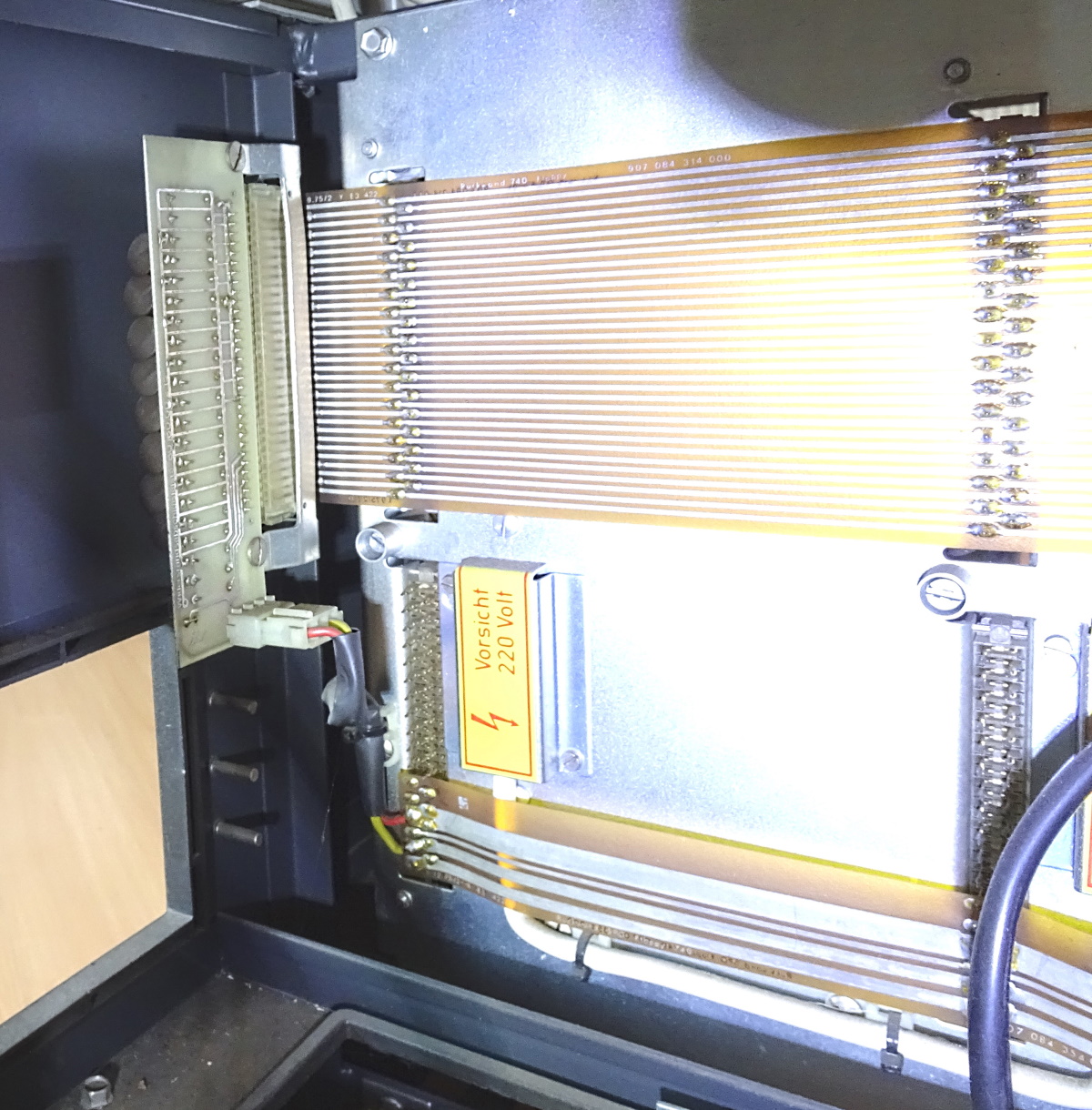

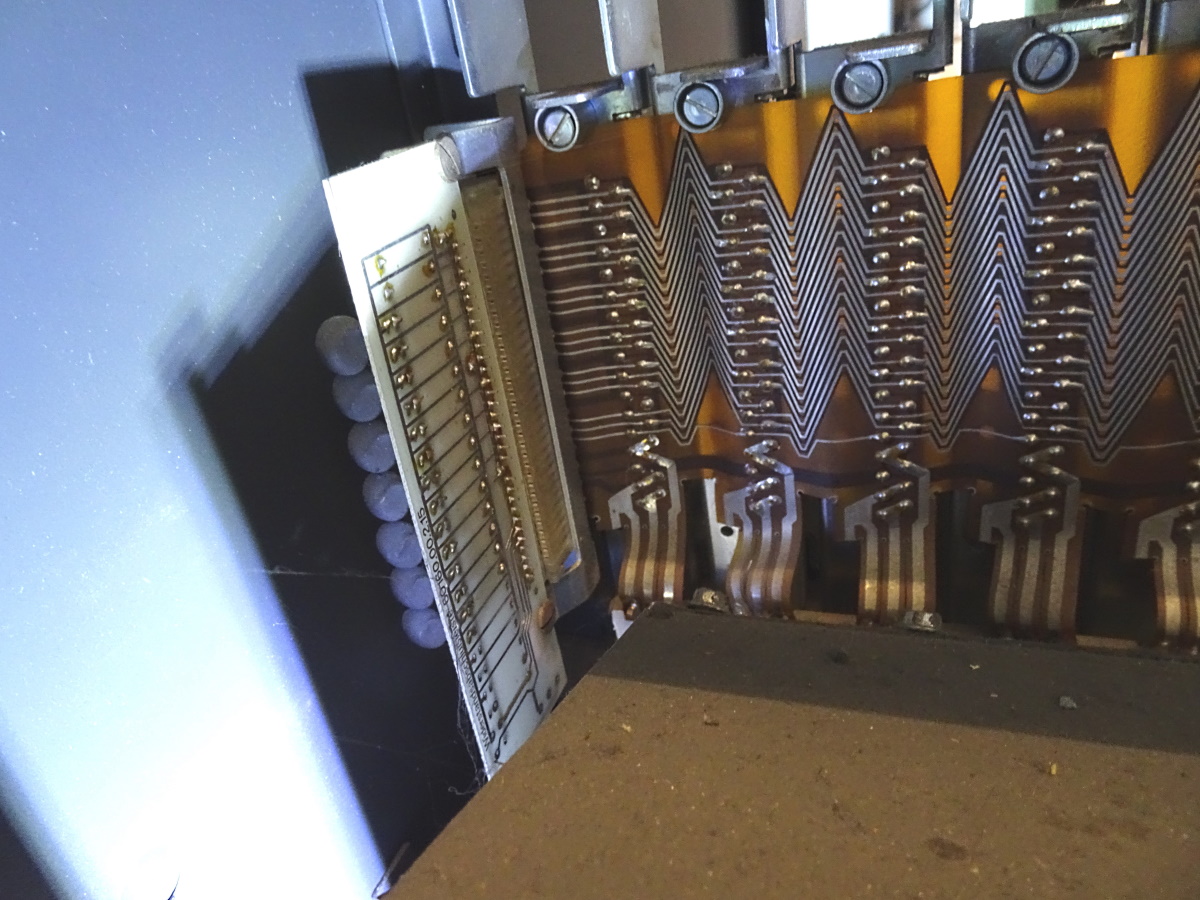

Jeder Bus ist am Ende mit einem Abschlusswiderstand versehen
Alle Einschubmodule sind mit einer Schlitz-Schraube am Chassis gesichert.
Bus Termination Bus Termination
Foto: System 8820 von Harald Tomaschitz

Verdrahtung der Peripherie (Drucker, Tastatur, Display) mittels mehrpoligen Kabel. Das Kabel 1025 an der Rückwand, stellt die Verbindung Nadeldruckercontroller zu Drucker u. Papiertransport her.
Ebenso existiert ein Kabel für Tastatur und Display zum Controller 1813. (Foto des Kabels fehlt leider im Moment.)
Die Busverbindung via Rundkabel zum Floppybus obere Etage ist hier sichtbar. Ganz rechts der eigene Bus für die Speichereinschübe.
Druckerkabel 1025 an der Backplane
Foto: System 8820 von Harald Tomaschitz

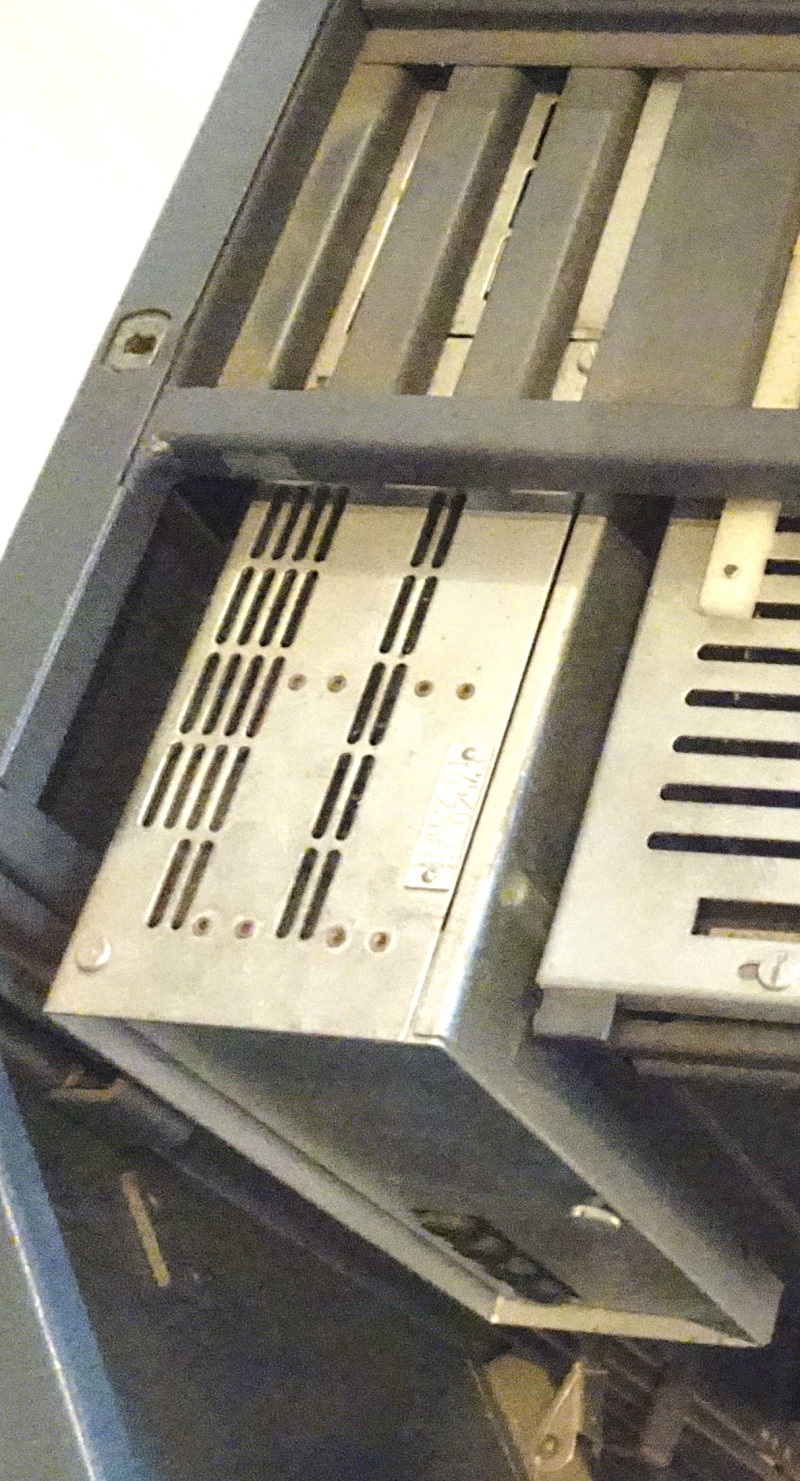

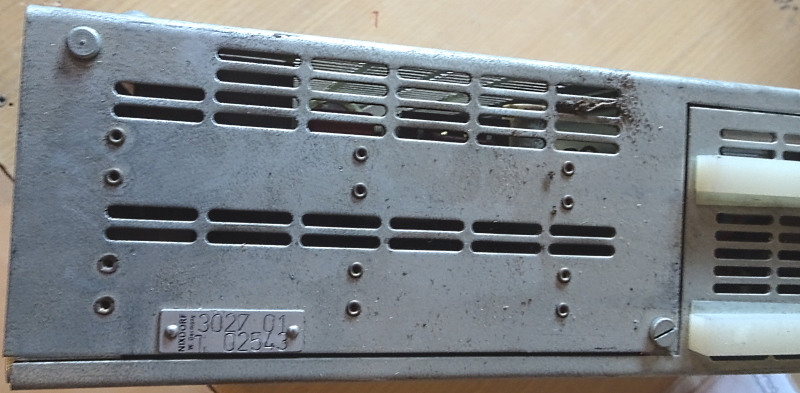

Der Netzteileinschub 3027.01 links neben dem Floppylaufwerk
8820 Netzteil 8820 Netzteil Foto: System 8820 von Harald Tomaschitz

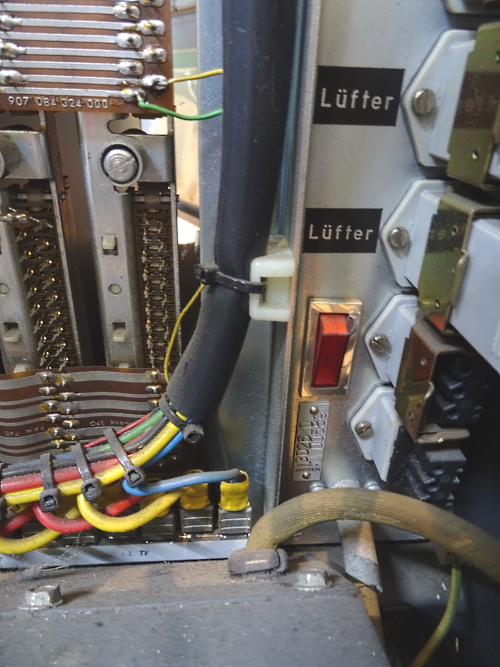

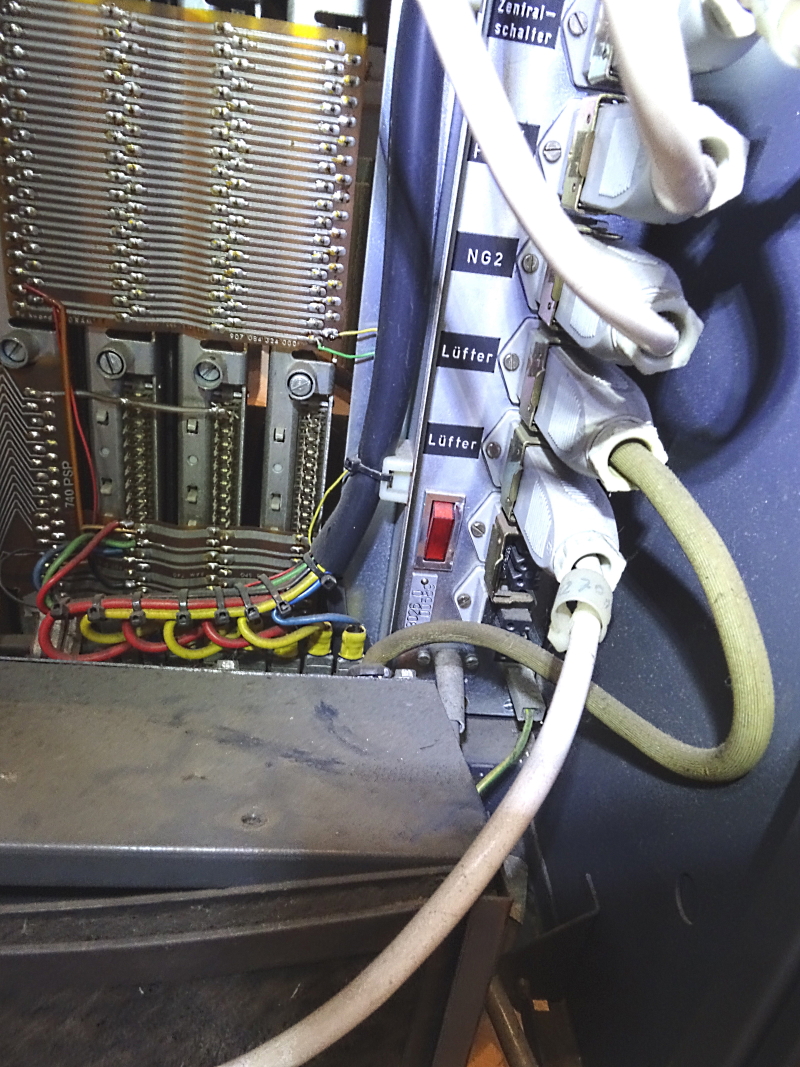

Spannungsverteilung per Netzverteiler 3026.00
Einschalten via Tastatur, Hilfsnetzteil und Relaisschaltung. Verteilung über die Hirschmannstecker zu den Geräten, Lüftern etc.
3026 Netzverteiler 3026 Netzverteiler Foto: System 8820 von Harald Tomaschitz

Die Baugruppen der 8820 im einzelnen werden hier dargestellt.

Alle Bilder hier stammen aus meinem privaten Archiv von eigener Hardware, Prospekten, Fotos ,Service Manuals und Anleitungen der Nixdorf AG,
welche ich als ehemaliger Mitarbeiter von Nixdorf Computer Österreich mit der Zeit gesammelt habe.
Bilder von anderen Quellen werden gesondert gekennzeichnet.

---------------- wird fortgesetzt..----------------
