Bluetoth als second life für Radios
Meine Platine, welche ich mit Abwandlungen (mit / ohne Trafo) aber auch (mit / ohne Einschaltlogik) bei verschiedenen Geräten verwendet habe.

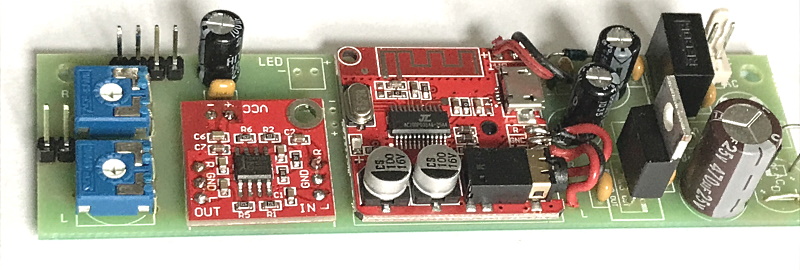

Version ohne Trafo
mit DC/DC Wandler VA0505
Schaltung
Version Extern:
Hier die Platine mit 230V Trafo in einem Kunststoffgehäuse.
Ausführung Mono mit Bananenstecker geeingnet für Anschluß an den Phono Eingang eines Röhrenradios.
Danke an Matthias Zeber bzgl. der Einschaltlogik via Anodenspannung einer EM84 (magisches Auge).
Ein mit der Phono Taste gekoppelter Microschalter kann die 5V Spannung für den Empfänger schalten.
Für die Implementation der BT Platine ist immer auf die Schaltung des Radios Rücksicht zu nehmen. Die Lösung mit Trafo ist sicher am einfachsten, weil
Potentialtrennung und man hat keine Probleme mit Brummspannungen durch zu geringe Eingangspannung am 5V Regler. Auch diverse Kunstschaltungen zur Spannungsversorgung
sehe ich hier nicht als ideal an. Der kleine Trafo ist billig und der Eingriff ins Radio ist minimal. Dadurch ist auch ein DC/DC Wandler nicht mehr notwendig
Einschalten via Anodenspannung ist bei manchen Radios nicht möglich, da hier die EM immer aktiv ist - Daher Einschalten per Microschalter, wenn Phono Eingang aktiv.
Die NF Amplitude ist so Einzustellen, dass keine Verzerrungen entstehen. Smartphone auf 50-75% Lautstärke. Lautstärke am Radio ähnlich wie UKW od. MW Sender. Abgleich mit den
Trimmpotis durchführen, dass die Lautstärke in etwa der Sender Lautstärke entspricht.
Die NF Leitung geht direkt zur Phono Buchse und GND an dieser Buchse. Einzig 230V wird für den Trafo benötigt. Sonst keine Verbindung zum Radio.
Bei Geräten mit Metallgehäuse (Stereoverstärker) soll die Platine Außerhalb montiert werden, da sonst der BT Empfang nicht OK ist. zB: An der Rückwand in einer Kunststoffbox.
Das Verdrahten SMD LED zum LED Stecker ist nicht notwendig. Man sieht am Smartphone die BT Kopplung und das Radio zeigt es akkustisch an.
Die BT Platinen melden sich am Smartphone als VHM-314, XFW-BT oder XY-BT-MINI an. Es wird nur ein kurzer Ton beim Koppeln abgegeben - keine nervige Stimme!
Als NF Vorverstärker wird ein kleine TDA-1308 Platine verwendet, da der NF Pegel sonst manchmal zu gering ist.
Umgebaute Geräte mit BT
1962 Minerva Minola593W
1936 Minerva Tempo
1961 Kapsch Juwel
1962 Kapsch Akkordino
1952 Minerva Minor W524W
1955 Philips Boccaccio BA453A
1957 Ingelen Fidelio Luxus Super 3D
2013 NF Verteiler mit Toslink und Bluetooth für Stereoanlage
1967 Beomaster 900
1975 Philips Compact Stereo 850
